Luogo di origine: | La CINA |
---|---|
Marca: | TOBO |
Certificazione: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numero di modello: | Flangia |
Quantità di ordine minimo: | 1pc |
Prezzo: | USD |
Imballaggi particolari: | caso di legno |
Tempi di consegna: | giorni 10-90work |
Termini di pagamento: | L/C, T/T, Western Union, |
Capacità di alimentazione: | 5000pcs al mese |
Dimensione: | 3" | classe: | 150# |
---|---|---|---|
Affronto: | Secondo il disegno | Tipo: | Flangia del collo della saldatura |
Norma: | ANSI/ASME | Colore: | Argento |
Evidenziare: | Flangia del collo della saldatura di 150# DN80,Flangia del collo della saldatura di ASTM A182 |

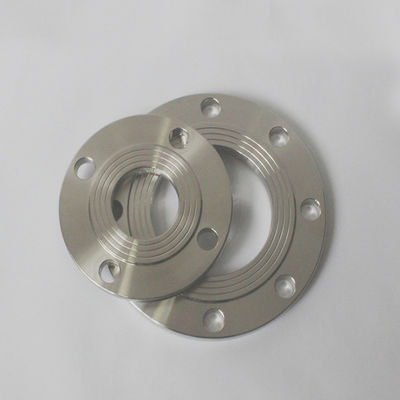

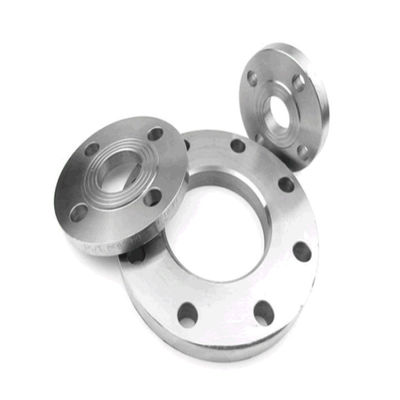

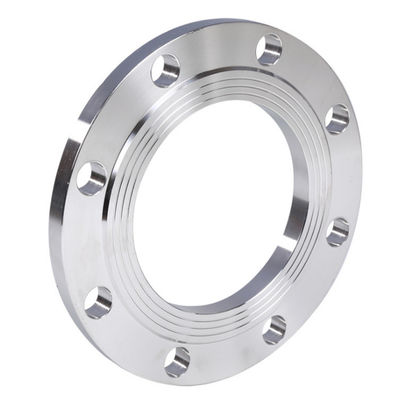

ACCIAIO INOSSIDABILE 150# DN 80 SCH 40S ASTM A182 GR F51 UNS S31803 della FLANGIA rf del COLLO della SALDATURA
Dimensione: 1/2» - 60"
Marca commerciale: TOBO
Classe: 600 LIBBRE
Tipo: Flangia del collo della saldatura, flangia di WN (fronte alzato)
Specializzi: Secondo il disegno
Norma:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BACCANO:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, BACCANO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, ecc
Le flange del collo della saldatura sono perforate con lo spessore della parete della flangia che ha dimensioni uguali al tubo di corrispondenza. Più leggero il tubo è più grande il foro è nella flangia del collo della saldatura. E più pesante il tubo è per contro più piccolo il foro è nella flangia del collo della saldatura. Le flange del collo della saldatura solitamente sono utilizzate nei sistemi ad alta pressione e sono adatte a temperature fredde o calde.
Flange del collo della saldatura di serie B di ASME B16.47
Flange del collo della saldatura della classe 75 di serie B di ASME B16.47
Flange del collo della saldatura della classe 150 di serie B di ASME B16.47
Flange del collo della saldatura della classe 300 di serie B di ASME B16.47
Flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Flange del collo della saldatura della classe 900 di serie B di ASME B16.47
Il collo della saldatura flangia materiale & gradi:
Flange del collo della saldatura di acciaio inossidabile: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Flange del collo della saldatura di acciaio al carbonio: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 SE 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Flange del collo della saldatura dell'acciaio legato: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Flange d'acciaio duplex del collo della saldatura: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flange duplex eccellenti del collo della saldatura: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flange del collo della saldatura della lega di nichel: Il nichel 200 (no. N02200 di UNS), nichela 201 (no. N02201 di UNS), Monel 400 (no. N04400), Monel 500 (no. N05500), Inconel 800 (no. N08800), Inconel 825 (no. N08825), Inconel 600 (no. N06600), Inconel 625 (no. N06625), Inconel 601 (no. N06601), Hastelloy C 276 (no. N10276 di UNS di UNS di UNS di UNS di UNS di UNS di UNS di UNS), unisce in lega 20 (no. N08020 di UNS), ecc
Flange del collo della saldatura della lega di rame: No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, no. C 70600 di UNS di UNS (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
Flange del collo della saldatura del acciaio al carbonio di bassa temperatura: ASTM A350, LF2, LF3
Applicazioni delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'elaborazione chimica e petrochimica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'elettronica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'attrezzatura di elaborazione per la purezza di mantenimento del prodotto nel trattamento degli alimenti, fibre sintetiche.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'ingegneria marina ed offshore.
Caratteristiche delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono altamente resistenti ai vari prodotti chimici riducentesi.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza eccellente agli alcali caustici.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono alta conduttività elettrica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono resistenza della corrosione eccellente alle acque distillate e naturali.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza alle soluzioni saline neutrali ed alcaline.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza eccellente per asciugare il fluoro.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono ampiamente usate trattare la soda caustica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono buone proprietà termiche, elettriche e magnetostrittive.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 offrono una certa resistenza agli acidi cloridrici e solforici alle temperature ed alle concentrazioni modeste.
Dimensioni delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Diam. normale del tubo. | O.D. DI Flangia |
Spesso ness (Thk.) |
Lunghezza Attraverso Hub |
Diam. di Hub alla base |
Hub Diam. Cima |
Alzato Fronte Diam. |
Diam. di Bolt Cerchio |
No. di Bolt Fori |
Diam. di Bolt Fori |
Diam. di Bolt |
Raccordo Raggio Minuto. |
pollice | O | C | Y | X | R | Il BD | BN | Il BH | DB | r1 | |
26" | 889 | 111,3 | 180,8 | 698,5 | 660,4 | 726,9 | 806,5 | 28 | 44,5 | 1 5/8 | 12,7 |
28" | 952,5 | 115,8 | 190,5 | 752,3 | 711,2 | 784,4 | 863,6 | 28 | 47,8 | 1 3/4 | 12,7 |
30" | 1022,4 | 125,5 | 204,7 | 806,5 | 762 | 841,2 | 927,1 | 28 | 50,8 | 1 7/8 | 12,7 |
32" | 1085,9 | 130 | 215,9 | 860,6 | 812,8 | 895,4 | 984,3 | 28 | 53,8 | 2 | 12,7 |
34" | 1162,1 | 141,2 | 233,4 | 914,4 | 863,6 | 952,5 | 1054,1 | 24 | 60,5 | 2 1/4 | 14,2 |
36" | 1212,9 | 146,3 | 242,8 | 968,2 | 914,4 | 1009,7 | 1104,9 | 28 | 60,5 | 2 1/4 | 14,2 |
38" | La dimensione 38" con 60" è identica alla serie a, flange della classe 600. |
Manifestazione del prodotto
