Luogo di origine: | La Cina |
---|---|
Marca: | TOBO |
Certificazione: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numero di modello: | ASME A403 WP 347/347H/316Ti |
Quantità di ordine minimo: | 2PCS |
Prezzo: | USD0.3-200 PER PC |
Imballaggi particolari: | CASO O PALLET DI PLY-WOODEN |
Tempi di consegna: | 15 giorni |
Termini di pagamento: | T / T, L / C, Western Union |
Capacità di alimentazione: | 9990000PCS al mese |
Norma:: | ASTM, JIS, le BS, BACCANO, UNI ecc | Materiale di qualità: | ASME A403 WP 347/347H/316Ti |
---|---|---|---|
Tipo di prodotto: | Riduttore di raggiro/CEE | Spessore:: | Sch5-Sch160, STD, XS, XXS |
Evidenziare: | Riduttore del tubo concentrico,riduttore della saldatura testa a testa |

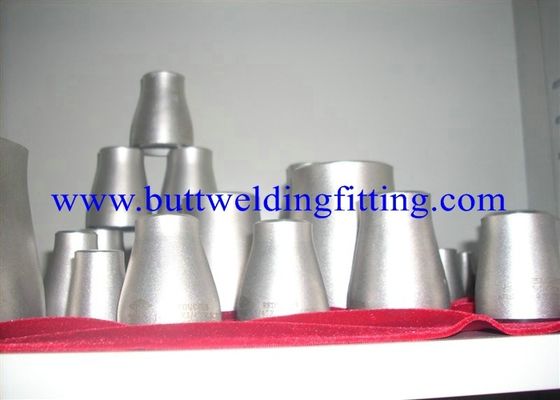

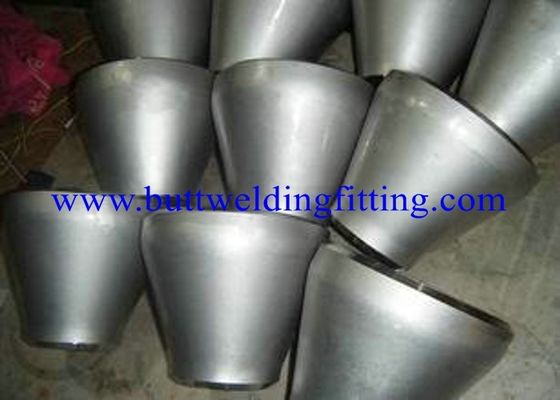

Riduttore eccentrico ASME A403 WP 347/347H/316Ti 8" dell'acciaio inossidabile del riduttore SCH40S 10" SCH80S

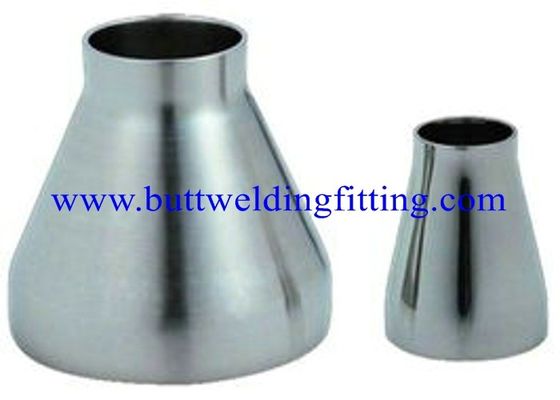

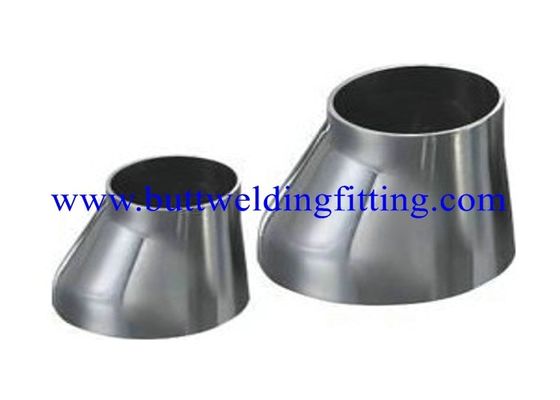

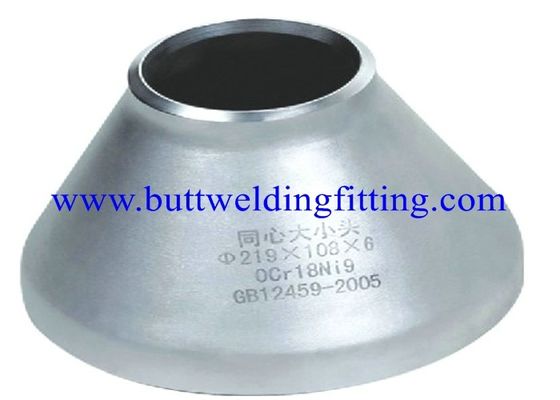

Un riduttore del tubo è un genere di accessori per tubi industriali utilizzati per collegare due tubi (o i tubi) dei diametri differenti. Contiene il riduttore concentrico ed il riduttore dell'eccentrico. Il precedente è usato sui tubi verticali e l'ultimo è usato per i tubi orizzontali.
I riduttori del tubo pricipalmente sono utilizzati nelle seguenti aree:
1. il riduttore del tubo è utile quando c'è un requisito di cambiamento del tasso del flusso di fluido.
2. È usato affinchè l'entrata di pompa impedisca la cavitazione.
3. Misura per i connettori degli strumenti, quali il flussometro e la valvola di regolazione.
Dimensione
Riduttore del tubo senza cuciture: 1/2 " ~32" DN15~DN800
Riduttore del tubo della saldatura: 6" ~60" DN150~DN1500
Spessore della parete
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Spessore massimo: 200mm
Materiali
Acciaio al carbonio: ASTM/ASME A234 WPB-WPC
Acciaio legato: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acciaio inossidabile: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acciaio di bassa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Acciaio di rendimento elevato: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Norme
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
PS 43-2008 DELLO PS 75-2008 MSS DI MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR N-F UN 49-289-1990 AFNOR N-F UN 49-170-1-1999 AFNOR N-F UN 49-170-2-2009 AFNOR N-F UN 49-170-3-2009 AFNOR N-F A 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
Processi industriali
Piegamento, schiacciare, premere, forgiare, lavorare e più
Industrie servite
I nostri riduttori del tubo hanno trovato molte applicazioni in una vasta gamma di industrie, quale l'elettricità, petrolio, il gas naturale, il prodotto chimico, la costruzione navale, il riscaldamento, la fabbricazione della carta, metallurgia ecc.
Specifiche per il raccordo a T
Specifiche per il riduttore del tubo
Riduttore del tubo | Gamma di produzione | |
Riduttore del tubo senza cuciture | Riduttore del tubo della saldatura | |
Diametro esterno | 1/2 " ~32" | 6" ~60" |
Spessore della parete | 4mm~200mm | |
Tipo di prodotto | Riduttore concentrico, riduttore eccentrico |
Descrizione:
Specificazione
Eccentrico Cocentric Reduer di Reduer
Diametro nominale |
Diametro esterno |
Capo a capo |
||
D1*D2 |
||||
DN |
NPS |
Serie A |
Serie B |
H |
20×15 |
3/4×1/2 |
26.9×21.3 |
25×18 |
38 |
20×10 |
3/4×3/8 |
26.9×17.3 |
25×14 |
38 |
25×20 |
1×3/4 |
33.7×26.9 |
32×25 |
51 |
25×15 |
1×1/2 |
33.7×21.3 |
32×18 |
51 |
32×25 |
1.1/4×1 |
42.4×33.7 |
38×32 |
51 |
32×20 |
1.1/4×3/4 |
42.4×26.9 |
38×25 |
51 |
32×15 |
1.1/4×1/2 |
42.4×21.3 |
38×18 |
51 |
40×32 |
1.1/2×1.1/4 |
48.3×42.4 |
45×38 |
64 |
40×25 |
1.1/2×1 |
48.3×33.7 |
45×32 |
64 |
40×20 |
1.1/2×3/4 |
48.3×26.9 |
45×25 |
64 |
40×15 |
1.1/2×1/2 |
48.3×21.3 |
45×18 |
64 |
50×40 |
2×1.1/2 |
60.3×48.3 |
57×45 |
76 |
50×32 |
2×1.1/4 |
60.3×42.4 |
57×38 |
76 |
50×25 |
2×1 |
60.3×33.7 |
57×32 |
76 |
50×20 |
2×3/4 |
60.3×26.9 |
57×25 |
76 |
65×50 |
2.1/2×2 |
73.0×60.3 |
76×57 |
89 |
65×40 |
2.1/2×1.1/2 |
73.0×48.3 |
76×45 |
89 |
65×32 |
2.1/2×1.1/4 |
73.0×42.4 |
76×38 |
89 |
65×25 |
2.1/2×1 |
73.0×33.7 |
76×32 |
89 |
80×65 |
3×2.1/2 |
88.9×73.0 |
89×76 |
89 |
80×50 |
3×2 |
88.9×60.3 |
89×57 |
89 |
80×40 |
3×1.1/2 |
88.9×48.3 |
89×45 |
89 |
80×32 |
3×1.1/4 |
88.9×42.4 |
89×38 |
89 |
90×80 |
3.1/2×3 |
101.6×88.9 |
- |
102 |
90×65 |
3.1/2×2.1/2 |
101.6×73.0 |
- |
102 |
90×50 |
3.1/2×2 |
101.6×60.3 |
- |
102 |
90×40 |
3.1/2×1.1/2 |
101.6×48.3 |
- |
102 |
90×32 |
3.1/2×1.1/4 |
101.6×42.4 |
- |
102 |
100×90 |
4×3.1/2 |
114.3×101.6 |
- |
102 |
100×80 |
4×3 |
114.3×88.9 |
108×89 |
102 |
100×65 |
4×2.1/2 |
114.3×73.0 |
108×76 |
102 |
100×50 |
4×2 |
114.3×60.3 |
108×57 |
102 |
100×40 |
4×1.1/2 |
114.3×48.3 |
108×45 |
102 |
125×100 |
5×4 |
141.3×114.3 |
133×108 |
127 |
125×90 |
5×3.1/2 |
141.3×101.6 |
- |
127 |
125×80 |
5×3 |
141.3×88.9 |
133×89 |
127 |
125×65 |
5×2.1/2 |
141.3×73.0 |
133×76 |
127 |
125×50 |
5×2 |
141.3×60.3 |
133×57 |
127 |
150×125 |
6×5 |
168.3×141.3 |
159×133 |
140 |
150×100 |
6×5 |
168.3×114.3 |
159×108 |
140 |
150×90 |
6×3.1/2 |
168.3×101.6 |
- |
140 |
150×80 |
6×3 |
168.3×88.9 |
159×89 |
140 |
150×65 |
6×2.1/2 |
168.3×73.0 |
159×76 |
140 |
200×150 |
8×6 |
219.1×168.3 |
219×159 |
152 |
200×125 |
8×5 |
219.1×141.3 |
219×133 |
152 |
200×100 |
8×4 |
219.1×114.3 |
219×108 |
152 |
200×90 |
8×3.1/2 |
219.1×101.6 |
- |
152 |
250×200 |
10×8 |
273.0×219.1 |
273×219 |
178 |
250×150 |
10×6 |
273.0×168.3 |
273×159 |
178 |
250×125 |
10×5 |
273.0×141.3 |
273×133 |
178 |
250×100 |
10×4 |
273.0×114.3 |
273×108 |
178 |
300×250 |
12×10 |
323.9×273.1 |
325×273 |
203 |
300×200 |
12×8 |
323.9×219.1 |
325×219 |
203 |
300×150 |
12×6 |
323.9×168.3 |
325×159 |
203 |
300×125 |
12×5 |
323.9×141.3 |
325×133 |
203 |
350×300 |
14×12 |
355.6×323.9 |
377×325 |
330 |
350×250 |
14×10 |
355.6×273.0 |
377×273 |
330 |
350×200 |
14×8 |
355.6×219.1 |
377×219 |
330 |
350×150 |
14×6 |
355.6×168.3 |
377×159 |
330 |
400×350 |
16×14 |
406.4×355.6 |
426×377 |
356 |
400×300 |
16×12 |
406.4×323.9 |
426×325 |
356 |
400×250 |
16×10 |
406.4×273.0 |
426×273 |
356 |
400×200 |
16×8 |
406.4×219.1 |
426×219 |
356 |
450×400 |
18×16 |
457×406.4 |
478×426 |
381 |
450×350 |
18×14 |
457×355.6 |
478×377 |
381 |
450×300 |
18×12 |
457×323.9 |
478×325 |
381 |
450×250 |
18×10 |
457×273.0 |
478×273 |
381 |
500×450 |
20×18 |
508×457 |
529×478 |
508 |
500×400 |
20×16 |
508×406.4 |
529×426 |
508 |
500×350 |
20×14 |
508×355.6 |
529×377 |
508 |
500×300 |
20×12 |
508×323.9 |
529×325 |
508 |
550×500 |
22×20 |
559×508 |
- |
508 |
550×450 |
22×18 |
559×457 |
- |
508 |
550×400 |
22×16 |
559×406.4 |
- |
508 |
550×350 |
22×14 |
559×355.6 |
- |
508 |
600×550 |
24×22 |
610×559 |
- |
508 |
600×500 |
24×20 |
610×508 |
630×529 |
508 |
600×450 |
24×18 |
610×457 |
630×478 |
508 |
600×400 |
24×22 |
610×406.4 |
630×426 |
508 |
650×600 |
26×24 |
660×610 |
- |
610 |
650×550 |
26×22 |
660×559 |
- |
610 |
650×500 |
26×20 |
660×508 |
- |
610 |
650×450 |
26×18 |
660×457 |
- |
610 |
700×650 |
28×26 |
711×660 |
- |
610 |
700×600 |
28×24 |
711×610 |
720×630 |
610 |
700×550 |
28×22 |
711×559 |
- |
610 |
700×500 |
28×20 |
711×508 |
720×530 |
610 |
750×700 |
30×28 |
762×711 |
- |
610 |
750×650 |
30×26 |
762×660 |
- |
610 |
750×600 |
30×24 |
762×610 |
- |
610 |
750×550 |
30×22 |
762×559 |
- |
610 |
800×750 |
32×30 |
813×762 |
- |
610 |
800×700 |
32×28 |
813×711 |
820×720 |
610 |
800×650 |
32×26 |
813×660 |
- |
610 |
800×600 |
32×24 |
813×610 |
820×630 |
610 |
850×800 |
34×32 |
864×813 |
- |
610 |
850×750 |
34×30 |
864×762 |
- |
610 |
850×700 |
34×28 |
864×711 |
- |
610 |
850×650 |
34×26 |
864×660 |
- |
610 |
900×850 |
36×34 |
914×864 |
- |
610 |
900×800 |
36×32 |
914×813 |
920×820 |
610 |
900×750 |
36×30 |
914×762 |
- |
610 |
900×700 |
36×28 |
914×711 |
920×720 |
610 |
950×900 |
38×36 |
965×914 |
- |
610 |
950×850 |
38×34 |
965×864 |
- |
610 |
950×800 |
38×32 |
965×813 |
- |
610 |
950×750 |
38×30 |
965×762 |
- |
610 |
1000×950 |
40×38 |
1016×965 |
- |
610 |
1000×900 |
40×36 |
1016×914 |
1020×920 |
610 |
1000×850 |
40×34 |
1016×864 |
- |
610 |
1000×800 |
40×32 |
1016×813 |
1020×820 |
610 |
1050×1000 |
42×40 |
1067×1016 |
- |
610 |
1050×950 |
42×38 |
1067×965 |
- |
610 |
1050×900 |
42×36 |
1067×914 |
- |
610 |
1050×850 |
42×34 |
1067×864 |
- |
610 |
1100×1050 |
44×42 |
1118×1067 |
- |
610 |
1100×1000 |
44×40 |
1118×1016 |
1120×1020 |
610 |
1100×950 |
44×38 |
1118×965 |
- |
610 |
1100×900 |
44×36 |
1118×914 |
1220×920 |
610 |
1150×1100 |
46×44 |
1168×1118 |
- |
711 |
1150×1050 |
46×42 |
1168×1067 |
- |
711 |
1150×1000 |
46×40 |
1168×1016 |
- |
711 |
1150×950 |
46×38 |
1168×965 |
- |
711 |
1200×1150 |
48×46 |
1220×1168 |
- |
711 |
1200×1100 |
48×44 |
1220×1118 |
1220×1120 |
711 |
1200×1050 |
48×42 |
1220×1067 |
- |
711 |
1200×1000 |
48×40 |
1220×1016 |
1220×1020 |
711 |
Nota: |
