Luogo di origine: | La Cina |
---|---|
Marca: | TOBO |
Certificazione: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numero di modello: | Flangia |
Quantità di ordine minimo: | 1PC |
Prezzo: | USD |
Imballaggi particolari: | Caso di legno |
Tempi di consegna: | giorni 10-90work |
Termini di pagamento: | L/C, T/T, Western Union, |
Capacità di alimentazione: | 5000Pcs al mese |
Dimensioni: | 1/2» - 60" | classe: | 150-2500# |
---|---|---|---|
Affronto: | Come da disegno | Tipo: | Flangia del collo della saldatura, flangia di WN (fronte alzato) |
Finitura: | ANSI/ASME standard: fresco di rivestimento rotolato | standard: | ANSI/ASME |
Evidenziare: | Montaggi e flange forgiati,Flange della saldatura testa a testa |

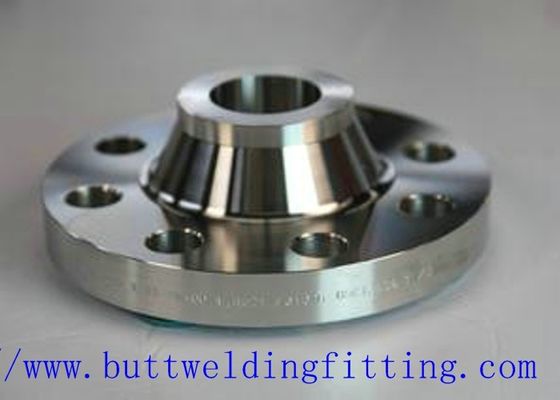

Dimensione forgiata delle flange del collo della saldatura della classe 600 di serie B delle flange ASME B16.47 dell'acciaio: 1/2» - 60"
Specificazione:
Dimensione: 1/2» - 60"
Marca commerciale: TOBO
Classe: 600 LIBBRE
Tipo: Flangia del collo della saldatura, flangia di WN (fronte alzato)
Specializzi: Secondo il disegno
Norma:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BACCANO:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, BACCANO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, ecc
Le flange del collo della saldatura sono perforate con lo spessore della parete della flangia che ha dimensioni uguali al tubo di corrispondenza. L'accendino che il tubo è più grande il foro è nella flangia del collo della saldatura. E più pesante il tubo è per contro più piccolo il foro è nella flangia del collo della saldatura. Le flange del collo della saldatura solitamente sono utilizzate nei sistemi ad alta pressione e sono adatte a temperature fredde o calde.
Flange del collo della saldatura di serie B di ASME B16.47
Flange del collo della saldatura della classe 75 di serie B di ASME B16.47
Flange del collo della saldatura della classe 150 di serie B di ASME B16.47
Flange del collo della saldatura della classe 300 di serie B di ASME B16.47
Flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Flange del collo della saldatura della classe 900 di serie B di ASME B16.47
Materiale & gradi delle flange del collo della saldatura:
Flange del collo della saldatura dell'acciaio inossidabile: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Flange del collo della saldatura del acciaio al carbonio: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Flange del collo della saldatura dell'acciaio legato: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Flange d'acciaio duplex del collo della saldatura: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flange duplex eccellenti del collo della saldatura: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flange del collo della saldatura della lega di nichel: Nichel 200 (UNS no N02200), nichel 201 (UNS no N02201), Monel 400 (UNS no N04400), Monel 500 (UNS no N05500), Inconel 800 (UNS no N08800), Inconel 825 (UNS no N08825), Inconel 600 (UNS no N06600), Inconel 625 (UNS no N06625), Inconel 601 (UNS no N06601), Hastelloy C 276 (UNS no N10276), lega 20 (UNS no N08020), ecc
Flange del collo della saldatura della lega di rame: UNS no C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS no C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
Flange del collo della saldatura del acciaio al carbonio di bassa temperatura: ASTM A350, LF2, LF3
Applicazioni delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'elaborazione chimica e petrochimica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'elettronica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate nell'attrezzatura di elaborazione per la purezza di mantenimento del prodotto nel trattamento degli alimenti, fibre sintetiche.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono utilizzate in marinaio e nell'ingegneria offshore.
Caratteristiche delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono altamente resistenti ai vari prodotti chimici riducentesi.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza eccellente agli alcali caustici.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono conduttività elettrica su.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono resistenza della corrosione eccellente alle acque distillate e naturali.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza alle soluzioni saline neutrali ed alcaline.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono la resistenza eccellente a fluoro asciutto.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono ampiamente usate trattare la soda caustica.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 sono buone proprietà elettriche e magnetostrittive del termale.
Le flange del collo della saldatura della classe 600 di serie B di ASME B16.47 offrono una certa resistenza agli acidi cloridrici e solforici alle temperature ed alle concentrazioni modeste.
Dimensioni delle flange del collo della saldatura della classe 600 di serie B di ASME B16.47
Diam. normale del tubo. | O.D. DI Flangia |
Densamente ness (Thk.) |
Lunghezza Attraverso Hub |
Diam. di Hub alla base |
Hub Diam. Cima |
Alzato Fronte Diam. |
Diam. di Bolt Cerchio |
No di Bolt Fori |
Diam. di Bolt Fori |
Diam. di Bolt |
Raccordo Raggio Min. |
pollice | O | C | Y | X | A | R | Il BD | BN | Il BH | DB | r1 |
26" | 889 | 111,3 | 180,8 | 698,5 | 660,4 | 726,9 | 806,5 | 28 | 44,5 | 1 5/8 | 12,7 |
28" | 952,5 | 115,8 | 190,5 | 752,3 | 711,2 | 784,4 | 863,6 | 28 | 47,8 | 1 3/4 | 12,7 |
30" | 1022,4 | 125,5 | 204,7 | 806,5 | 762 | 841,2 | 927,1 | 28 | 50,8 | 1 7/8 | 12,7 |
32" | 1085,9 | 130 | 215,9 | 860,6 | 812,8 | 895,4 | 984,3 | 28 | 53,8 | 2 | 12,7 |
34" | 1162,1 | 141,2 | 233,4 | 914,4 | 863,6 | 952,5 | 1054,1 | 24 | 60,5 | 2 1/4 | 14,2 |
36" | 1212,9 | 146,3 | 242,8 | 968,2 | 914,4 | 1009,7 | 1104,9 | 28 | 60,5 | 2 1/4 | 14,2 |
38" | La dimensione 38" con 60" è identica alla serie a, flange della classe 600. |
