Luogo di origine: | La Cina |
---|---|
Marca: | TOBO |
Certificazione: | ABS ,CC ,TUV,CC ,GL ,BV ,ISO14001 ,ISO9001 ,OHSMS |
Numero di modello: | TOBO-0054 |
Quantità di ordine minimo: | 1pcs |
Prezzo: | 55 USD per pcs |
Imballaggi particolari: | Casi di legno, pallet, borse di nylon o secondo i requisiti dei clienti |
Tempi di consegna: | 7-15 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1118000 pc al mese |

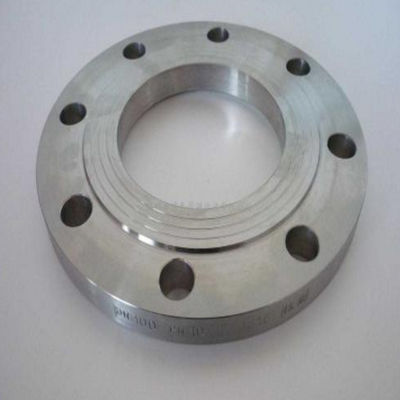

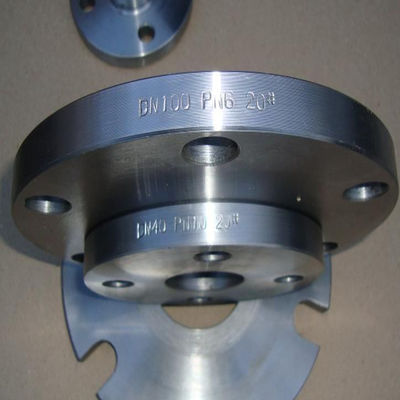

Nome del prodotto: | Flangia adatta della saldatura di testa di TOBO | Materiale: | 90/10 di lega di nichel di rame |
---|---|---|---|
standard: | ASME/ANSI B16.5 | Applicazione: | Petrolio/potere/prodotto chimico |
Dimensioni: | 1/2„ - 12" | Technics: | forgiato |
Luogo d'origine: | La Cina | Tipo: | Flangia |
Evidenziare: | Montaggi e flange forgiati,Flange della saldatura testa a testa |
Caratteristiche della lega di nichel di rame;
Tabella di confronto delle specifiche standard per il tubo Cu-Ni 90/10
BACCANO 17664 2,0872 |
BACCANO 86019 2,1972 |
Le BS 2871 CN 102 |
EEMUA 144-1987 UNS C7060x |
MIL-T-16420K ASTM B 466 C 70600 |
JIS H 3300 C 7060T Cu+Ni+Fe |
|
Cu% Ni% Fe% Mn% C % Pb% S % P% Zn% L'altro diavoletto. |
rimozione. 9.0 - 11,0 1.0 - 2,0 0.5 - 1,0 massimo 0,05 massimo 0,03 massimo 0,02 massimo 0,02 massimo 0,50 massimo 0,30 |
rimozione. 9.0 - 11,0 1.5 - 1,8 0.5 - 1,0 massimo 0,05 massimo 0,01 massimo 0,005 massimo 0,02 massimo 0,05 massimo 0,20 |
rimozione. 10.0 - 11,0 1.0 - 2,0 0.5 - 1,0 massimo 0,05 massimo 0,01 massimo 0,05 - - massimo 0,30 |
rimozione. 10.0 - 11,0 1.5 - 2,0 0.5 - 1,0 massimo 0,05 massimo 0,01 massimo 0,02 massimo 0,02 massimo 0,20 massimo 0,30 |
rimozione. 9.0 - 11,0 1.0 - 1,8 massimo 1,00 massimo 0,05 massimo 0,02 massimo 0,02 massimo 0,02 massimo 0,50 - |
rimozione. 9.0 - 11,0 1.0 - 1,8 0.2 - 1,0 - massimo 0,05 - - massimo 0,50 Cu+Ni+Fe+Mn: min 99,5% |
Tabella di confronto delle specifiche standard per il tubo Cu-Ni 70/30
BACCANO 17664 2,0882 |
Le BS 2871 CN 107 |
MIL-T-16420K ASTM B 466 C 71500 |
JIS H 3300 C 7150T |
|
Cu% Ni% Fe% Mn% C % Pb% S % P% Zn% L'altro diavoletto. |
rimozione. 30.0 - 32,0 0.4 - 1,0 0.5 - 1,5 massimo 0,05 massimo 0,03 massimo 0,02 massimo 0,02 massimo 0,50 massimo 0,30 |
rimozione. 30.0 - 32,0 0.4 - 1,0 0.5 - 1,5 massimo 0,06 massimo 0,01 massimo 0,08 - - - |
rimozione. 29.0 - 33,0 0.4 - 1,0 massimo 1,00 massimo 0,05 massimo 0,02 massimo 0,02 massimo 0,02 massimo 0,50 - |
rimozione. 29.0 - 33,0 0.4 - 1,0 0.2 - 1,0 - massimo 0,05 - - massimo 0,50 Cu+Ni+Fe+Mn: min 99,5% |
Materiale
90/10 di lega di nichel di rame
BACCANO 86013 2,1972, BACCANO 17664 2,0872
BS2871, 2872, 2875 CN102
EEMUA 144
ASTM B466, B467, C70600, MIL-T-16420K C70600
JIS H3300 C7060T
70/30 di lega di nichel di rame
BACCANO 17664 2,0882
BS2871, 2872, 2875 CN107
ASTM B466, B467, C71500, MIL-T-16420K C71500
JIS H3300 C7150T
Dimensione
BACCANO 86011, 86087, 86088, 86089, 86090
BS1640
ANSI B16.9, B16.28
JMS 7354
Dimensione - 10 millimetri OD a 400 millimetri OD
Spessore - 1 millimetro - 10 millimetri
Grado - UNS NO C70600 (CU-NI 90/10), UNS C71500 (CU - Ni 70/30).
Flangia
1. Applicazione:
Per la guarnizione o colleghi delle linee tubo/del tubo
2. Materiale:
90/10 di lega di nichel di rame 304,304L, 316,316L, acciaio al carbonio o l'altro materiale a richiesta
3. Norma:
ANSI, BACCANO, JIS, BS, EN1092-1
4. Dimensione:
DN15 (1/2») a DN5000 (200")
5. Tipo:
Flange infilate, flange della saldatura dell'incavo, flange cieche, altre flange
La specificazione dei tipi

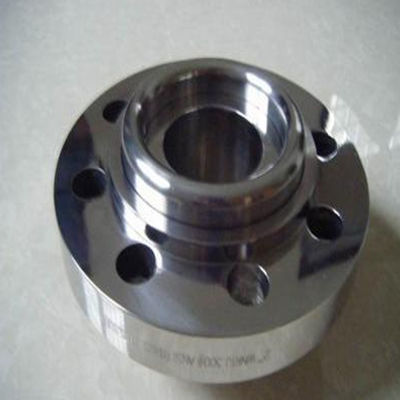

Collo della saldatura
1, preferito per la temperatura ad alta pressione, sotto zero o elevata
2, hub sono affusolati ed alesati per abbinare il tubo dentro il diametro in modo dal flusso non è limitato, impedendo la turbolenza e riducendo l'erosione
3, radiografato facilmente e forniscono la distribuzione eccellente di sforzo

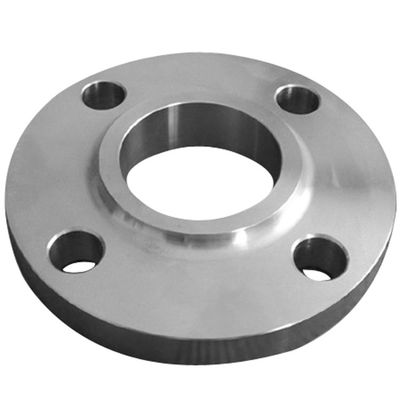

Mocassino
1, utilizzato non normalmente nelle applicazioni di alto-sforzo dovuto il collegamento basso della saldatura e del hub
2, Silps sopra fuori del tubo
3, dentro della flangia saldata al hub ed all'estremità del tubo
Giunto
1, usato dove l'allineamento del bullone o l'accesso per la pulizia è richiesto
2, simile alla flangia del mocassino una volta usato con l'estremità del troncone del giunto
3, raggio all'intersezione del fronte della flangia e foro per abbinare l'estremità del troncone del giunto
Infilato
1, usato dove saldare sarebbe pericoloso
2, progettato per le applicazioni a bassa pressione e non cicliche
3, foro sono infilati per abbinare il filo di tubo
4, affusolato per sigillare tubo e le flange
Saldatura dell'incavo
1, per i processi chimici di diametro basso, distribuzione della corrente ed idraulica allinea
2, simile alla flangia del mocassino
3, contro partite del foro convogliano il foro, permettendo il flusso senza restrizione
4, contro foro dal lato del hub misura il diametro esterno del tubo - può inserire il tubo in incavo con la saldatura di raccordo al hub

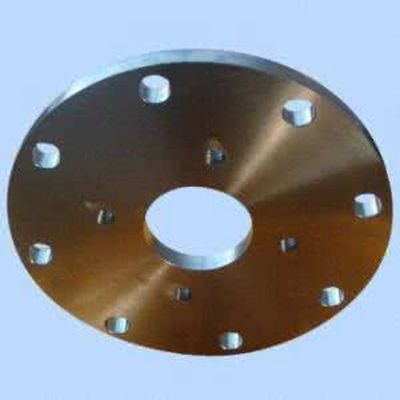

Ciechi
1, usato per chiudere l'estremità di conduttura
2, non hanno foro
3, permessi accedono a alle linee sigillate
Altre flange
Orifizio, estensore, riducentesi, peso leggero, sbocchi di fissaggio, colli lunghi della saldatura, metrici, disegni della marina, disegni del cliente
