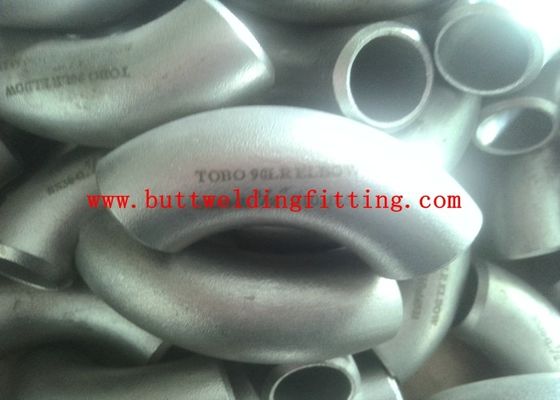

6" SCH40 ASTM A403/ASTM A234/ASTM A420/ASTM A815/RAGGIO LUNGO DEL GOMITO 45°.
Dettagli
| Dimensione | ½» N.B.: 48 a ″ N.B.: | Programmi | Sch.40 a Sch.XXs |
|---|---|---|---|
| Tipo | Senza cuciture/saldato | Prodotto | Gomito 254SMO |
| Norma | ASTM A403 | Specifiche | ANSI/ASME B16.9, B16.28, MSS-SP-43. |
| Evidenziare | Gomito di acciaio inossidabile Sch40,Gomito senza cuciture di acciaio inossidabile di AISI,Gomito saldato di acciaio inossidabile di 90 gradi |
||
Descrizione di prodotto
6" SCH40 ASTM A403/ASTM A234/ASTM A420/ASTM A815/RAGGIO LUNGO DEL GOMITO 45°.
Siamo un gomito di SA403 S31254, 254SMO gomito, gomito di acciaio inossidabile, T, produttore dell'accessorio per tubi della saldatura testa a testa di ASME B16.9, possiamo offrire sia il tipo senza cuciture che saldato montaggi della saldatura testa a testa.
Possiamo produrre il gomito di acciaio inossidabile di alta qualità
180deg gomito di acciaio inossidabile ASTM A403 WPS31254
90deg gomito di acciaio inossidabile ASTM A403 WPS31254
45deg gomito di acciaio inossidabile ASTM A403 WPS31254
| Prodotti | Dimensione | |
| ASTM A403 WPS31254 ss sgomitano – il raggio lungo | ASTM A403 WPS31254 ss Stub Ends | Gradua il ″ secondo la misura di 1/2 – 48 il ″ |
| ASTM A403 WPS31254 ss sgomitano – il breve raggio | ASTM A403 WPS31254 ss attraversano | |
| ASTM A403 WPS31254 ss che riduce gomito | ASTM A403 WPS31254 ss che riduce incrocio | |
| Gomito di ASTM A403 WPS31254 ss 45° | T di ASTM A403 WPS31254 ss | |
| T fabbricato ss di ASTM A403 WPS31254 | Cappuccio protettivo di ASTM A403 WPS31254 ss | |
| Riduttore di ASTM A403 WPS31254 ss | Accoppiamento di ASTM A403 WPS31254 ss | |
| Riduttore concentrico di ASTM A403 WPS31254 ss | Nipplo di ASTM A403 WPS31254 ss | |
| Riduttore eccentrico di ASTM A403 WPS31254 ss | Gomito di ASTM A403 WPS31254 ss 5D | |
| Gomito di ASTM A403 WPS31254 ss 3D | Accessori per tubi saldati ss di ASTM A403 WPS31254 | |
Gradi equivalenti dei montaggi Buttweld di acciaio inossidabile di ASME SA403 WPS31254
| NORMA | WERKSTOFF NR. | UNS | JIS | Le BS | GOST | AFNOR | En |
| SS WP321 | 1,4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18 ‐ 09 | X5CrNi18-10 |
Composizione chimica negli accessori per tubi S31254 1,4547 di acciaio inossidabile
| SMO 254 | Ni | C | Mo | Mn | Si | Fe | Cu | S | P | Cr |
| 17,5 – 18,5 | 0,02 massimo | 6 – 6,5 | 1 massimo | 0,8 massimo | – | 0,5 – 1 | 0,01 massimo | 0,03 massimo | 19,5 – 20,5 |
Proprietà meccaniche Buttweld duplex degli accessori per tubi di SMO 254
| Densità | Punto di fusione | Carico di snervamento (0.2%Offset) | Resistenza alla trazione | Allungamento |
| 8,0 g/cm3 | ℃ 1320-1390 | 300 | 650 | 35% |
Gradi equivalenti per 1,4547 montaggi di acciaio inossidabile
| NORMA | UNS | WERKSTOFF NR. | AFNOR | En | JIS | SIS | GOST |
| SMO 254 | S31254 | 1,4547 | Z1 CNDU 20.18.06Az | X1CrNiMoCuN20-18-7 | – | 2378 |
Dimensione lunga del raggio del gomito 90°
| Dimensioni LUNGHE dell'ANSI B 16,9 dei GOMITI del RAGGIO (R = ND 1,5) | ||||||
| pollici | ND | millimetro | Centro da concentrare | Raggio | Centro da concludersi | Di nuovo al fronte |
| D | O | B | K | |||
| 1/2 | 15 | 21,34 | 76,20 | 38,10 | 15,87 | 47,62 |
| 3/4 | 20 | 26,67 | 57,15 | 28,57 | 11,11 | 42,86 |
| 1 | 25 | 33,40 | 76,20 | 38,10 | 22,22 | 55,56 |
| 1 1/4 | 32 | 42,16 | 95,25 | 47,60 | 25,40 | 69,85 |
| 1 1/2 | 40 | 48,26 | 114,30 | 57,15 | 28,57 | 82,55 |
| 2 | 50 | 60,32 | 152,40 | 76,20 | 34,92 | 106,40 |
| 2 1/2 | 65 | 73,02 | 190,50 | 95,25 | 44,45 | 131,80 |
| 3 | 80 | 88,90 | 228,60 | 114,30 | 50,80 | 158,75 |
| 3 1/2 | 90 | 101,60 | 266,70 | 133,35 | 57,15 | 184,15 |
| 4 | 100 | 114,30 | 304,80 | 152,40 | 63,50 | 209,55 |
| 5 | 125 | 141,30 | 381,00 | 190,50 | 79,38 | 261,90 |
| 6 | 150 | 168,27 | 457,20 | 228,60 | 95,25 | 312,70 |
| 8 | 200 | 219,07 | 609,60 | 304,80 | 127,00 | 414,30 |
| 10 | 250 | 273,05 | 762,00 | 381,00 | 158,75 | 517,50 |
| 12 | 300 | 323,85 | 914,40 | 457,20 | 190,50 | 619,10 |
| 14 | 350 | 355,60 | 1066,80 | 533,40 | 222,25 | 711,20 |
| 16 | 400 | 406,40 | 1219,20 | 609,60 | 254,00 | 812,80 |
| 18 | 450 | 457,20 | 1371,60 | 685,80 | 285,74 | 914,40 |
| 20 | 500 | 508,00 | 1524,00 | 762,00 | 317,50 | 1016,00 |
| 22 | 550 | 558,80 | 1676,40 | 838,20 | 342,90 | 1117,60 |
| 24 | 600 | 609,60 | 1828,80 | 914,40 | 381,00 | 1219,20 |
| 28 | 700 | 711,20 | 2133,60 | 1066,80 | 441,90 | 1422,40 |
| Dimensioni nel millimetro. | ||||||
