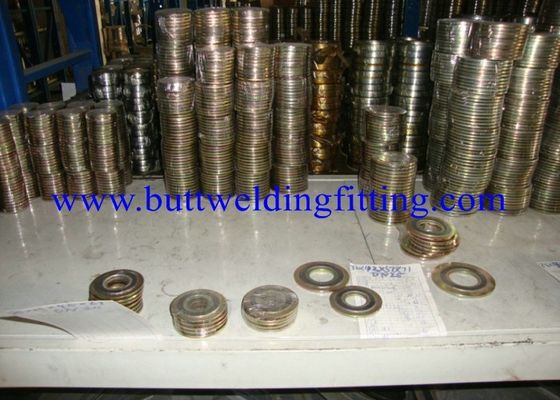

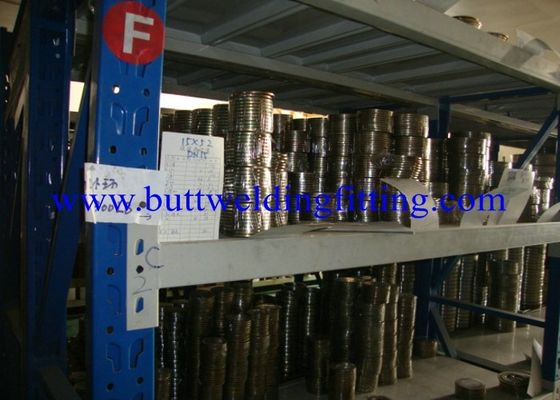

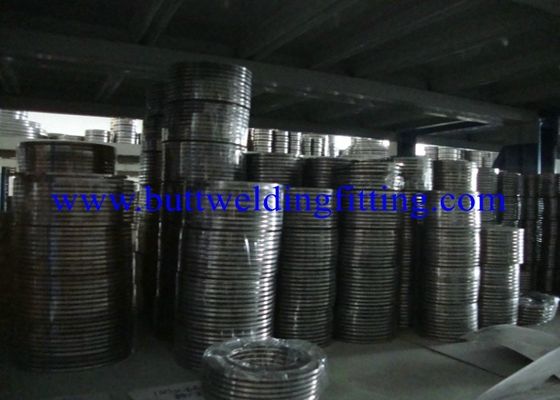

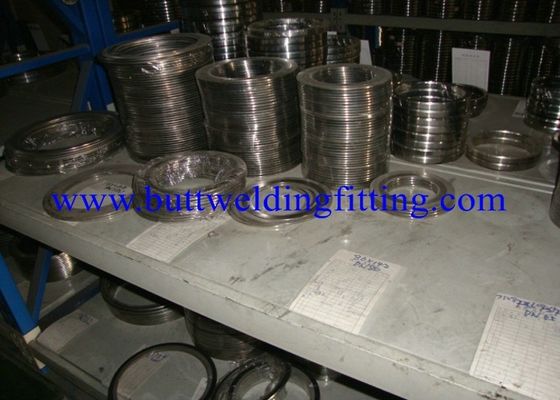

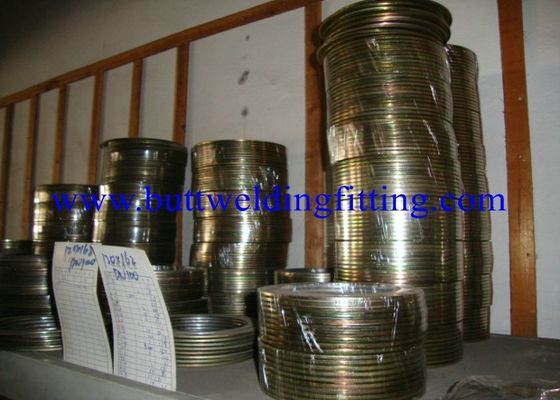

Guarnizione piana dell'anello della guarnizione 1,4541 ondulati del metallo della guarnizione 321 dell'acciaio inossidabile

La guarnizione arrotolata a spirale dell'acciaio inossidabile della guarnizione, 321 ha ondulato la guarnizione piana dell'anello della guarnizione 1,4541 del metallo; Guarnizione piana del metallo

Guarnizione ondulata del metallo

1. Materiale: SS321 SS304, SS316, CS, grafite
2. temperatura di lavoro (massimo): 650degree C
3. pressione di esercizio: 6.4~16.0Mpa

Il metallo ha ondulato la guarnizione riempita di grafite

La guarnizione ondulata è fatta del piatto metallico piano lavorato con superficie ondeggiata o ondulata in un angolo di 90 gradi.

La guarnizione ondulata con gli anelli interni ed esterni o la guarnizione composita allegata con la grafite o lo strato flessibile del teflon è disponibili secondo il luogo di lavoro ed il requisito.

Applicabile a posizione ad alta pressione ed ad alta temperatura. Forte funzione stabile ed affidabile di resistenza della corrosione, di sigillamento.

Temperatura di lavoro (massimo): pressione di esercizio 650°C: 6.4~16.0Mpa

Dimensioni per la guarnizione ondulata (CMG) del metallo per essere adatte alle flange di ASME B16.5

Guarnizioni ondulate del metallo di dimensioni per essere adatta all'en 1514-4 di DlN

Vantaggi:

1- forza meccanica eccezionale e conducibilità termica

2- capace di resistenza delle temperature elevate

3- Là aer quasi nessun limitazioni per quanto riguarda la dimensione

4- la costruzione solida fornisce la stabilità anche per i grandi diametri ed assicura il trattamento e l'installazione senza difficoltà.

Meterials per metallo e le guarnizioni ondulate del metallo:

La guarnizione ondulata del metallo si rivelerà essere sia affidabile che redditizia per l'applicabile sulla flangia e sulle teste in cui il caricamento del bullone è sufficiente. Il loro principio dell'operazione è basato sui gradi differenti di durezza dei materiali adiacenti. L'effetto di sigillamento è prodotto dal carico costante a cui una guarnizione è esposta. Sono utilizzati nelle applicazioni, che richiedono la forza meccanica, la conducibilità termica come pure la resistività di corrosione e di teperature. Possono essere classificati nei tipi piani, seghettati ed ondulati e sono particolarmente utili quando la compressibilità non è un fattore o e dove la forza di pressione sufficiente è avaible. Metal forza mechanial del featuire delle guarnizioni la maggior, migliori trasferimento di calore e resistente alle più alte temperature e pressioni e potuto offrire i vantaggi sopra il tipo placcato guarnizioni in determinate applicazioni.

Le guarnizioni ondulate del metallo con lo strato morbido morbido da entrambi i lati sono utilizzate nelle applicazioni a bassa pressione nelle condotte del gas di combustione del grande diametro alle temperature elevate. L'uso delle guarnizioni ondulate elimina il problema di trattamento difficile con il largen sulle guarnizioni del metallo utilizzate in quelle applicazioni. Sono adatte a tubi ed a coperchi della valvola di gas, o dovunque gli acidi, i petroli ed i prodotti chimici siano trovati. Possono essere usate alle pressioni più basse ed alle più alte temperature.

Meterials per metallo e le guarnizioni ondulate del metallo:

Il metallo ondulato è coperto di strato ceramico o di PTFE della grafite. Uno strato di finitura supplementare è applicato secondo i requisiti del medium essere sigillato. Tali guarnizioni sono utilizzate sulle superfici di tenuta irregolari o distorte, in cui i materiali più elastici con la migliore prestazione di sigillamento sono necessari.

Nota: Il metallo è spesso 0,5 millimetri ed il passo di ondulazione è 3mm, 4mm o 6mm secondo la larghezza delle guarnizioni. Lo spessore di ondulazione è approssimativamente 1mm - 1,5mm, secondo la dimensione della guarnizione. Il metallo ondulato può essere coperto di strati ceramici o di PTFE della grafite, di spessori 0.5mm, 1mm o 1,5mm.
