La flangia dell'anello del piatto dell'ANSI Asme l'asa B16.5 ha sollevato la classe del fronte 150/300/600

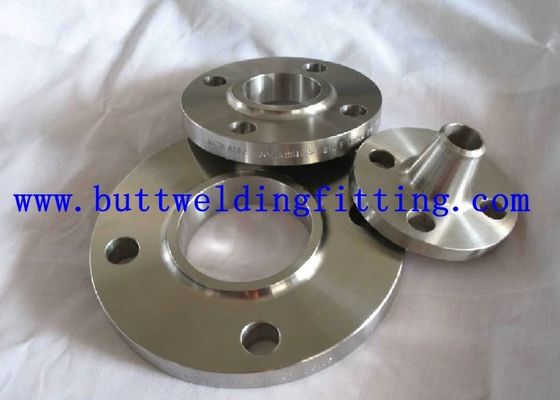

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

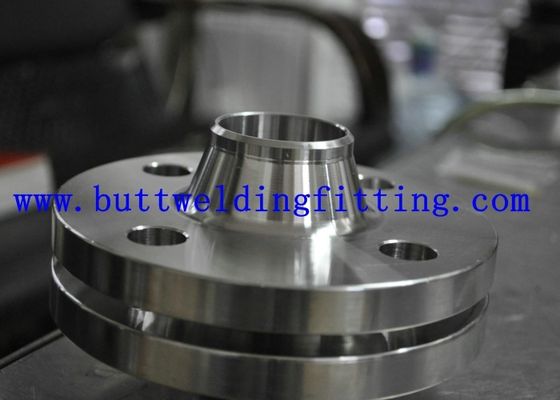

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

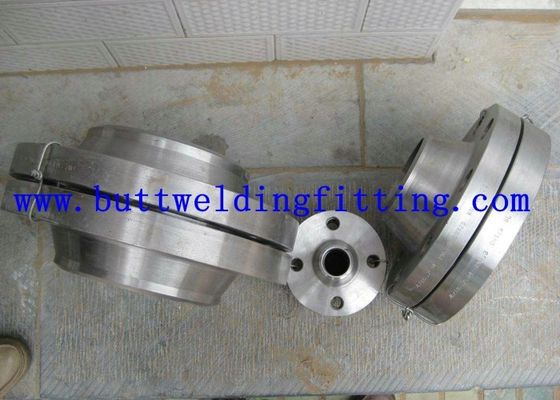

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

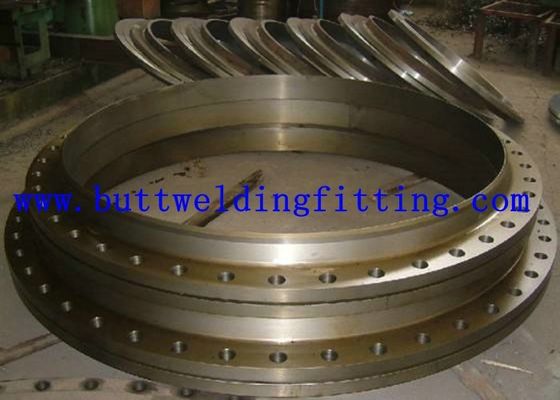

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

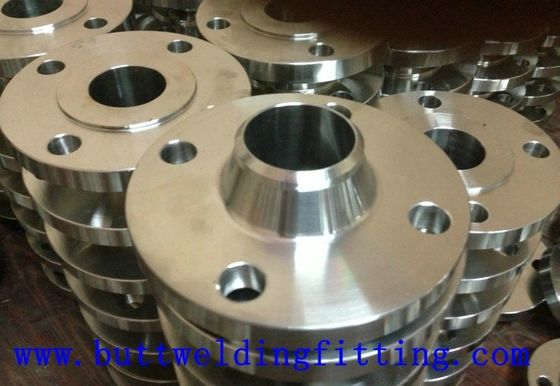

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Luogo di origine La Cina
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello 31254 1,4547 254 SMO
Quantità di ordine minimo 1PC
Prezzo US $ 10 - 100 / Kilogram
Imballaggi particolari Casse di legno in condizione di navigare o pallet legati dalla banda d'acciaio o secondo i requisiti
Tempi di consegna 30 giorni dopo la ricezione del prepagamento di 30% da T/T o da LC
Termini di pagamento L / C, T / T, Western Union
Capacità di alimentazione 50 Metric Ton/tonnellate al mese
Dettagli
Tipo Flangia di piatto OD 9,5 - 219mm
Valutazione di classe 150#~2500# Affronto Rf (fronte alzato); FF (fronte piano); RTJ (tipo giunto dell'anello); RJ (fronte unito) dell'anello
Processo di fabbricazione Spinta, stampa, forgia, colata, ecc. Imballaggio Casi di legno, pallet, borse di nylon o secondo i requisiti dei clienti
MOQ 1pcs Termine di consegna 10-100 giorni secondo la quantità
Termini di pagamento L/C, T/T Spedizione CATENA DELL'OROLOGIO Tientsin/Shanghai, CFR, CIF ecc
Applicazione Collegamento delle valvole e della conduttura Trattamento di superficie Marinato, 2B, No.4, SEDERE, linea sottile, specchio
Evidenziare

flange e montaggi di pezzi fucinati

,

Flange della saldatura testa a testa
Lasciate un messaggio
Descrizione di prodotto

L'ANSI, ASME, ASA, FLANGIA DELL'ANELLO DEL PIATTO B16.5 HA SOLLEVATO LA CLASSE DEL FRONTE 150/300/600

Specifiche

Dimensione:

Programma DN o avete richiesto

Materiale:

Acciaio inossidabile

Norma:

ASTM, ASME, BACCANO, en, le BS, iso, JIS, GB ecc

Luogo d'origine:

Shanghai, Cina (continente)

Numero di modello:

Flangia forgiata

Standard o non standard:

Standard

Nome di prodotto:

ANSI, ASME, ASA, CLASSE DEL FRONTE SOLLEVATA FLANGIA DELL'ANELLO DEL PIATTO B16.5 150/300/600

Tipo:

Flangia forgiata

Trattamento di superficie:

Marinato, 2B, No.4, SEDERE, linea sottile, specchio

Tecnica:

ERW

Applicazione:

Applicazione: motore, costruzione, olio, medicina, alimento…

Termine commerciale:

CATENA DELL'OROLOGIO, CIF, CFR, EXW

Intervallo di grandezza:

OD PESI 0.25mm - 3mm di 219mm - di 9,5

MOQ:

500kg

Campione:

Sì, liberi per i clienti del cliente abituale
Imballaggio & consegna

Dettagli d'imballaggio:

1. Pallet di legno
2. borsa tessuta Anti-bagnata
3. come richiesto

Dettaglio di consegna:

7-10 giorni, secondo la quantità finale

Dimensioni della flangia & masse approssimative
ANSI, ASME, asa, B16.5 150lb/sq.in. Flangia rf dell'anello del piatto
ø D b g m. J K Fori l Chilogrammo.
1/2» 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1" 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4" 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2» 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2" 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2» 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3" 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2» 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5.200
4" 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5.600
5" 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6.300
6" 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7.500
8" 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10" 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12" 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14" 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16" 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18" 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20" 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22" 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24" 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
NOTA:
1. flange della classe 150 a meno che il giunto sia fornito di 0,06 (1.6mm) fronti alzati, che è incluso di “spessore” (C) e “lunghezza tramite il hub” (Y1), (Y3).
2. Per il mocassino, la saldatura dell'incavo e infilata e le flange del giunto, i hub possono essere modellati qualsiasi verticale dalla base da completare o essere affusolati nei limiti di 7 gradi.
3. le flange cieche possono essere fatte con lo stesso hub di quella usata per le flange del mocassino o senza hub.
4. La superficie della guarnizione e la parte (superficie del supporto per serrarsi) sono rese parallela all'interno di 1 grado. Per compire il parallelismo, l'affronto del punto è effettuato secondo MSS SP-9, senza ridurre lo spessore (C).
5. profondità dell'incavo (D) è coperto dall'ANSI la B 16,5 soltanto nelle dimensioni con a 3 pollici, sopra a 3 pollici è all'opzione del produttore.
ANSI, ASME, asa, B16.5 300lb/sq.in. Flangia di piatto rf
ø D b g m. J K Fori l Chilogrammo.
1/2» 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4" 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2» 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2" 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3.400
2 1/2» 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4.400
3" 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6.100
3 1/2» 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7.500
4" 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5" 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12.500
6" 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10" 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12" 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14" 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16" 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18" 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20" 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22" 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24" 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
NOTA:
1. flange della classe 300 a meno che il giunto sia fornito di 0,06 (1.6mm) fronti alzati, che è incluso di “spessore” (C) e “lunghezza tramite il hub” (Y1), (Y3).
2. Per il mocassino, la saldatura dell'incavo e infilata e le flange del giunto, i hub possono essere modellati qualsiasi verticale dalla base da completare o essere affusolati nei limiti di 7 gradi.
3. le flange cieche possono essere fatte con lo stesso hub di quella usata per le flange del mocassino o senza hub.
4. La superficie della guarnizione e la parte (superficie del supporto per serrarsi) sono rese parallela all'interno di 1 grado. Per compire il parallelismo, l'affronto del punto è effettuato secondo MSS SP-9, senza ridurre lo spessore (C).
5. profondità dell'incavo (D) è coperto dall'ANSI la B 16,5 soltanto nelle dimensioni con a 3 pollici, sopra a 3 pollici è all'opzione del produttore.
ANSI, ASME, asa, B16.5 600lb/sq.in. Flangia di piatto rf
ø D b g m. J K Fori l Chilogrammo.
1/2» 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4" 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2» 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2" 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3.700
2 1/2» 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5.400
3" 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7.300
3 1/2» 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8.900
4" 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11.800
5" 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6" 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10" 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12" 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14" 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16" 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18" 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20" 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22" 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24" 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
NOTA:
1. flange della classe 600 a meno che il giunto sia fornito di 0,25 (6.35mm) fronti alzati, che non è incluso di “spessore” (C) e “lunghezza tramite il hub” (Y1), (Y3).
2. Per il mocassino, la saldatura dell'incavo e infilata e le flange del giunto, i hub possono essere modellati qualsiasi verticale dalla base da completare o essere affusolati nei limiti di 7 gradi.
3. le flange cieche possono essere fatte con lo stesso hub di quella usata per le flange del mocassino o senza hub.
4. La superficie della guarnizione e la parte (superficie del supporto per serrarsi) sono rese parallela all'interno di 1 grado. Per compire il parallelismo, l'affronto del punto è effettuato secondo MSS SP-9, senza ridurre lo spessore (C).
5. le dimensioni delle dimensioni da 1/2 a 3 1/2 sono le stesse di per le flange della classe 400.
6. profondità dell'incavo (D) è coperto dall'ANSI la B 16,5 soltanto nelle dimensioni con a 3 pollici, sopra a 3 pollici è all'opzione del produttore.
Dettagli dell'acquisto & di capacità di produzione
1. Dimensione DN15 - DN2000 (1/2» - 80"), flangia forgiata della flangia del rifornimento.
2. Acciaio al carbonio materiale: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn ecc.
3. Acciaio inossidabile materiale: ASTM A182 F304, F304L, F316, F316L, F321 ecc.
4. Anti ruggine delle flange: Anti petrolio della ruggine, pittura nera, laccatura gialla, caldo immersi ecc. galvanizzato e freddo galvanizzato.
5. Uscita mensile: 3000 tonnellate al mese.
6. Termini di consegna: CIF, CFR, CATENA DELL'OROLOGIO, EXW.
7. Termini di pagamento: Trasferimento di cavo (T/T), L/C irrevocabile a vista ecc.
8. Quantità di ordine minimo: 1Ton o 100Pcs.
9. Garanzia di qualità: EN10204 3,1 certificato, certificato del mulino, ispezione dei terzi, servizio sostitutivo libero.

La flangia dell'anello del piatto dell'ANSI Asme l'asa B16.5 ha sollevato la classe del fronte 150/300/600La flangia dell'anello del piatto dell'ANSI Asme l'asa B16.5 ha sollevato la classe del fronte 150/300/600
