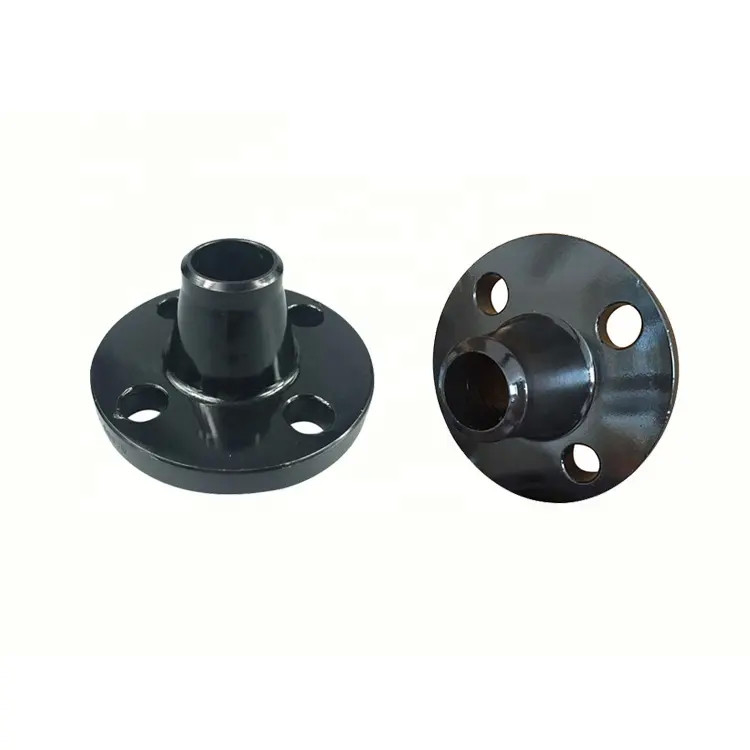

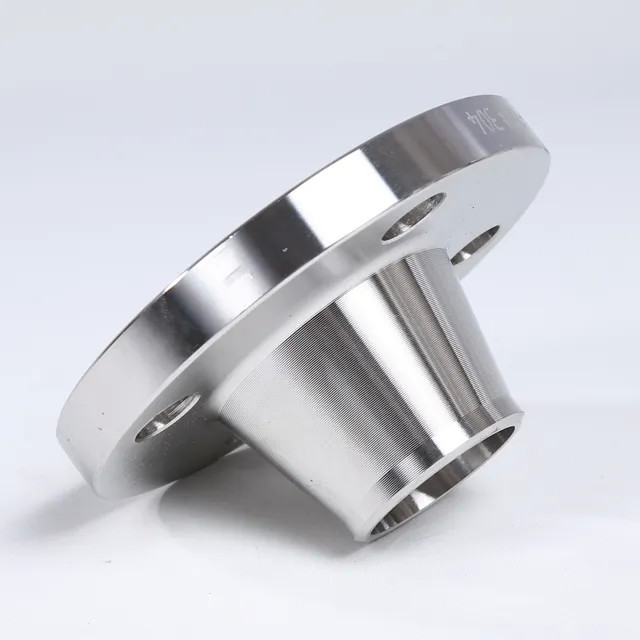

L'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipo

  • Custom Silver ASTM / ASME Ring Type Joint Long Weld Neck Forged Stainless Steel Ss 304 316 Weld Neck Flanges Type
  • Custom Silver ASTM / ASME Ring Type Joint Long Weld Neck Forged Stainless Steel Ss 304 316 Weld Neck Flanges Type
Luogo di origine La Cina,
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello ASME B16.5
Quantità di ordine minimo 100 kg
Prezzo Negoziabile
Imballaggi particolari in sacchetti di plastica poi in fasci
Tempi di consegna 15 giorni->
Termini di pagamento T/T, L/C, Western Union,
Capacità di alimentazione 1500 tonnellate al mese
Dettagli
norma ASME B16.5 Colore Bianco, d'argento
Diametro esterno DN15-DN2500 Tipo Flange lunghe del collo della saldatura
Evidenziare

304 ha forgiato le flange d'acciaio

,

Flange di Ring Type Joint Weld Neck

,

Flange forgiate del collo della saldatura
Lasciate un messaggio
Descrizione di prodotto

il tipo collo lungo dell'anello della saldatura del giunto ha forgiato l'acciaio inossidabile gli ss 304 316 dimensione della flangia 182: 1/2» (DN15) - 100» (DN2500)

Specificazione:
Dimensione: 1/2» (DN15) - 100» (DN2500)
Marca commerciale: TOBO
Classe: Classe 150, classe 300, classe 400, classe 600, classe 900, classe 1500, ecc
Specializzi: Secondo il disegno

Norma:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BACCANO:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, BACCANO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, ecc

Una flangia integrale che inoltre è chiamata flangia del collo della saldatura di Long (flangia di LWN), è usata per le situazioni ad alta pressione, le flange integrali del collo della saldatura del hub sono usate e per il collo lungo della saldatura di casi molto ad alta pressione le flange sono preferite. In questo caso, la saldatura è lontano dall'anello per evitare le sollecitazioni di flessione e lo sforzo della saldatura che si è combinato.
La flangia lunga del collo della saldatura è simile alla flangia di saldatura del collo con l'estesi grandi collo/foro usati per saldare contro altri tubo o montaggi.
La flangia lunga del collo della saldatura è flangia di scopo speciale. A differenza del collo standard della saldatura, è fabbricata con il grande collo dalla forgia delle azione o può direttamente essere lavorata da un tondino forgiato.

La totalità flangia (il collo lungo della saldatura flangia) materiale:
La totalità di acciaio inossidabile flangia (flange lunghe del collo della saldatura): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

La totalità del acciaio al carbonio flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 SE 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

La totalità dell'acciaio legato flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

La totalità d'acciaio duplex flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

La totalità duplex eccellente flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

La totalità della lega di nichel flangia (flange lunghe del collo della saldatura): Il nichel 200 (no. N02200 di UNS), nichela 201 (no. N02201 di UNS), Monel 400 (no. N04400), Monel 500 (no. N05500), Inconel 800 (no. N08800), Inconel 825 (no. N08825), Inconel 600 (no. N06600), Inconel 625 (no. N06625), Inconel 601 (no. N06601), Hastelloy C 276 (no. N10276 di UNS di UNS di UNS di UNS di UNS di UNS di UNS di UNS), unisce in lega 20 (no. N08020 di UNS), titanio (grado io & II)

La totalità della lega di rame flangia (flange lunghe del collo della saldatura): No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, no. C 70600 di UNS di UNS (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)

La totalità del acciaio al carbonio di bassa temperatura flangia (flange lunghe del collo della saldatura): ASTM A350, LF2, LF3

Applicazioni delle flange integrali (flange lunghe del collo della saldatura)
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'elaborazione chimica e petrochimica.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'elettronica.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'attrezzatura di elaborazione per la purezza di mantenimento del prodotto nel trattamento degli alimenti, fibre sintetiche.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'ingegneria marina ed offshore.

Dimensioni delle flange integrali (flange lunghe del collo della saldatura)
L'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipo
Classe 300, ASME B16.5 dell'ANSI

Dimensione del tubo
(NPS)

Esterno
Diametro
di
Flangia

Diametro
di
Alzato
Fronte
B

Spessore
di
Flangia
C

Diametro
di
Foro
D

Diametro
del hub
alla base
J

Lunghezza
di
Hub
K

Nunber
di
Bolt
Fori

Diamete
di
Bolt
Fori

Bolt
Cerchio
Diametro
P

Approssimativamente.
Peso
1/2 3 3/4 1 3/8 9/16 0,50 1 1/2 9 4 5/8 2 5/8 5
3/4 4 5/8 1 11/16 5/8 0,75 1 7/8 9 4 3/4 3 1/4 9
1 4 7/8 2 11/16 1,00 2 1/8 9 4 3/4 3 1/2 10
1 1/4 5 1/4 2 1/2 3/4 1,25 2 1/2 9 4 3/4 3 7/8 14
1 1/2 6 1/8 2 7/8 13/16 1,50 2 3/4 9 4 7/8 4 1/2 17
2 6 1/2 3 5/8 7/8 2,00 3 1/4 9 8 3/4 5 19
2 1/2 7 1/2 4 1/8 1 2,50 3 15/16 9 8 7/8 5 7/8 28
3 8 1/4 5 1 1/8 3,00 4 5/8 9 8 7/8 6 5/8 36
3 1/2 9 5 1/2 1 3/16 3,50 5 1/4 9 8 7/8 7 1/4 45
4 10 6 3/16 1 1/4 4,00 5 3/4 12 8 7/8 7 7/8 54
5 11 7 5/16 1 3/8 5,00 7 12 8 7/8 9 1/4 86
6 12 1/2 8 1/2 1 7/16 6,00 8 1/8 12 12 7/8 10 5/8 108
8 15 10 5/8 1 5/8 8,00 10 1/4 12 12 1 13 150
10 17 1/2 12 3/4 1 7/8 10,00 12 5/8 12 16 1 1/8 15 1/4 218
12 20 1/2 15 2 12,00 14 3/4 12 16 1 1/4 17 3/4 289
14 23 16 1/4 2 1/8 14,00 16 3/4 12 20 1 1/4 20 1/4 342
16 25 1/2 18 1/2 2 1/4 16,00 19 12 20 1 3/8 22 1/2 426
18 28 21 2 3/8 18,00 21 12 24 1 3/8 24 3/4 493
20 30 1/2 23 2 1/2 20,00 23 1/8 12 24 1 3/8 27 575
22 - - - - - - - - - -
24 36 27 1/4 2 3/4 24,00 27 5/8 12 24 1 5/8 32 823

L'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipoL'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipoL'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipoL'argento su ordinazione ASTM/ASME Ring Type Joint Long Weld che il collo ha forgiato un collo di 316 saldature di acciaio inossidabile gli ss 304 flangia tipo
