Luogo di origine: | La CINA |
---|---|
Marca: | TOBO |
Certificazione: | ISO |
Numero di modello: | Uns S31803 |
Quantità di ordine minimo: | pc 1 |
Prezzo: | 1.2USD |
Imballaggi particolari: | Casse di legno del compensato |
Tempi di consegna: | giorni 7work |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 30000pcs |
Nome: | T escluso | Materiale: | Uns S31803 |
---|---|---|---|
Norma: | ASTM A815 | Dimensione: | DN300 (12 DENTRO) X DN300 (12 DENTRO) |
Spessore: | SCH80S | MOQ: | 1pcs |
Evidenziare: | Accessorio per tubi senza cuciture del T di Antivari,Accessorio per tubi del T di SCH80S Antivari,ASTM A815 ha escluso la conduttura del T |

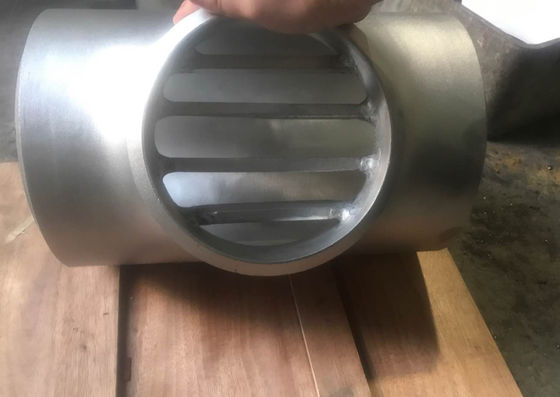

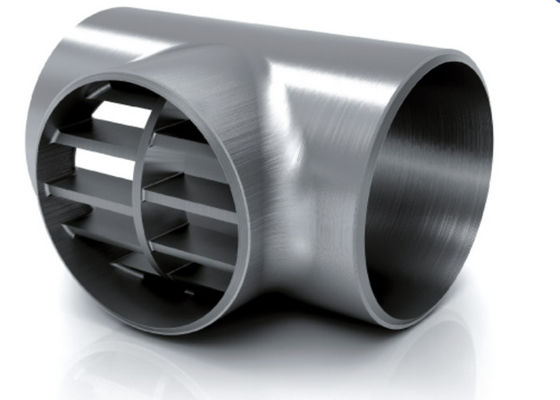

T ESCLUSO ASTM A815 WP UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S
Un T escluso è un T o tutto il montaggio con un ramo utilizzato in condutture che pigged ed ha una barra della restrizione ha saldato internamente impedire al maiale di viaggiare giù un collegamento di ramo.
Considerazioni di progettazione per il T escluso
Il T escluso sarà usato quando c'è un requisito del pigging. Quindi, molte delle sue applicazioni possono essere trovate nella conduttura o nel campo sottomarino.
I piatti della barra che hanno saldato internamente al ramo sono di evitare il maiale dalla direzione cambiante o rimanere incastrati allo sbocco del ramo.
La progettazione dei piatti della barra deve essere nella quantità sufficiente, spessore e spaziato adeguatamente per assicurare la scorrevolezza affinchè il maiale passi il tubo principale ed allo stesso tempo non colpire il flusso che sia stato destinato per attraversare il ramo. La pratica normale è di assicurarsi che l'apertura nella conduttura del ramo dopo le barre guida non sia più di 40% dell'area principale della conduttura.
La dimensione delle barre nel collegamento di ramo deve essere abbastanza piccola non limitare il flusso ma abbastanza grande per sostenere la pressione del flusso.
Per assicurare la scorrevolezza, i piatti della barra devono essere una frantumazione per essere adatta alla curvatura del ramo. Tutti gli spigoli, spruzzi e burs sono richiesti per essere rimossi. Questa scorrevolezza del processo pigging è importante da proteggere il sensore del maiale da danno.
Riferisca a Shell DEP 31.40.10.13 - figura 4 di GEN qui sopra; la quantità dei piatti della barra comincia con due (2) pezzi ed aumento come l'identificazione dell'aumento del ramo.
I piatti della barra saranno idealmente equidistanti.
Per il più grande T (dimensione 14 pollici e sopra), ci sarà un piatto del ponte nel mezzo per sostenere la rigidezza della barra quando ottiene colpito dal maiale.
Il materiale dei piatti della barra comunemente usati lo stessi del materiale del T per saldabilità.
La pratica normale è di evitare la saldatura della guida che le barre direttamente sullo alto-sforzo hanno concentrato le aree del collo dell'estrusione. L'estremità di Antivari deve essere lavorata per misura il ramo.
Le riparazioni della saldatura sul metallo di base è proibita.
Parametro | T | T escluso |
Definizione | Accessorio per tubi standard | Un tipo speciale di componente di conduttura |
Fabbricazione | Generalmente tramite l'estrusione o il pezzo fucinato | Principalmente fabbricato |
Uso | Utilizzato sia nella conduttura che nell'ingegneria della conduttura | utilizzato nell'ingegneria della conduttura vicino al lanciatore/ricevitore del maiale |
Codice/norma di progettazione | PS 75 DI ASME B 16.9/MSS | Shell DEP 31.40.10.13 - GEN o iso 15590-2 |
Quantità di produzione | Larga scala all'ingrosso | Piccole quantità scelte (su ordine) |
Costo | Più economico | T più costoso del normale |
Tipo | T uguale dell'ANSI B16.9 ASTM A403 WP316L |
Dimensione | 1/2 senza cuciture» a 48" saldato a 72" |
Spessore della parete | Sch5S-Sch160, XS, XXS |
Norme | ANSI, ASTM, BACCANO, JIS, le BS, iso, GB, spedicenti e trattanti E HG ecc |
Materiale |
Acciaio inossidabile: ASTM A403 WP304, 304L, 310, 316, 316L, ecc Acciaio al carbonio: ASTM A234 WPB, WPC ASTM A105 WPHY 42, ecc Acciaio legato: Bassa temperatura di ASTM A234 WP1, ecc: ASTM A420 WPL 1, ecc Duplex ed acciaio duplex eccellente: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
Trattamento di superficie | Rotolamento della sabbia, brillamento di sabbia, pulizia acida. |
Imballaggio | Caso di legno, pallet o come requisito dei clienti |
Applicazioni |
Petrolio, prodotto chimico, potere, gas, metallurgia, costruzione navale, costruzione, ecc |
