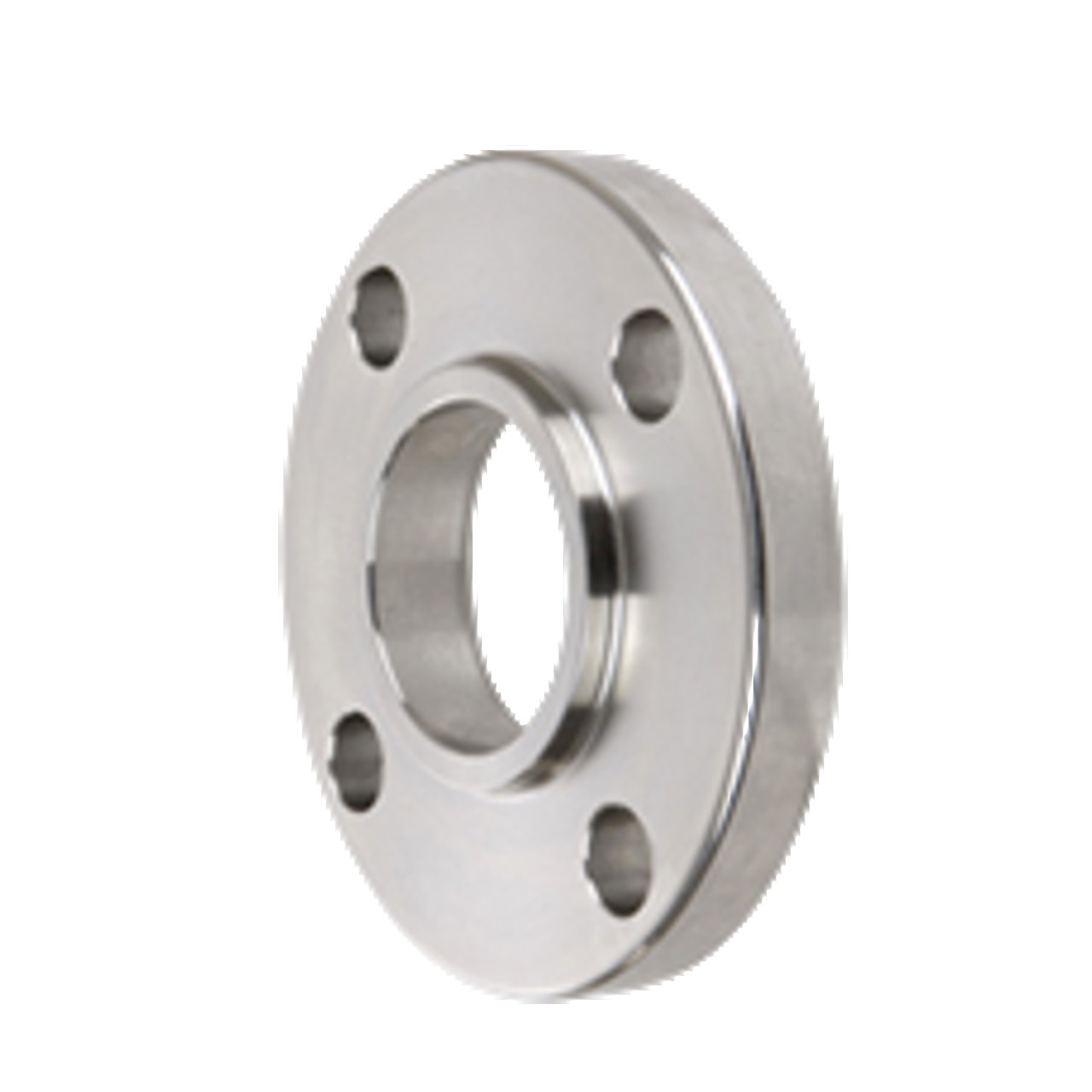

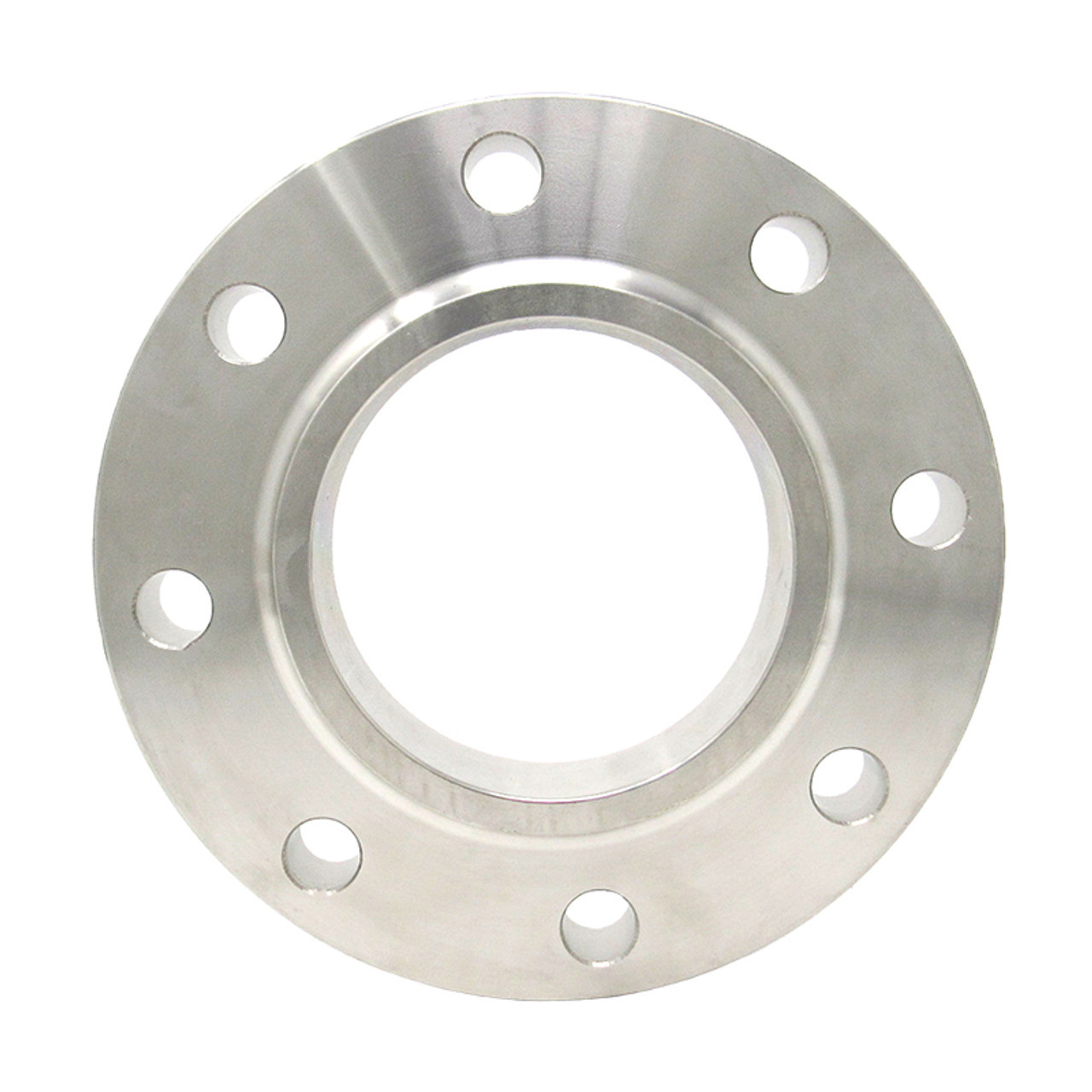

Asme S/B366 Uns N08825 Asme B16.5 600lb Sch160 Flanche di acciaio inossidabile

Flanche

Una flangia è un metodo di connessione di tubi, valvole, pompe e altre attrezzature per formare un sistema di tubazioni.Le flange sono generalmente saldate o avvitateLe giunzioni a flange sono realizzate avvolgendo due flange con una guarnizione tra di loro per fornire una tenuta.

I tipi di flange più utilizzati sono:

Tutti i tipi, ad eccezione della fianchetta della giunzione del fianco, sono dotati diuna faccia di flange sollevata.

Materiali per le flange

Le flange per tubi sono fabbricate in tutti i diversi materiali come acciaio inossidabile, ghisa, alluminio, ottone, bronzo, plastica ecc.ma il materiale più utilizzato è l'acciaio al carbonio forgiato e ha superfici lavorate.

Inoltre, le flange, come i raccordi e i tubi, per scopi specifici talvolta dotate internamente di strati di materiali di qualità completamente diversa da quella delle flange stesse,che sono "flangelli rivestiti".

Il materiale di una flangia, è fondamentalmente impostato durante la scelta del tubo, nella maggior parte dei casi, una flangia è dello stesso materiale del tubo.

Tutte le flange, discusse in questo sito web rientrano nelle norme ASME en ASTM, a meno che non sia indicato diversamente.e ASTM le diverse qualità dei materiali.

Dimensioni delle flange

Se un disegnatore in Giappone o un preparatore di lavori in Canada o un impiantista di tubi in Australia sta parlando di una flangia di collo di saldatura NPS 6, classe 150,Allegato 40 ASME B16.5, poi passa oltre la flangia che nell'immagine qui sotto è mostrata.

Se la flangia viene ordinata, il fornitore vuole conoscere la qualità del materiale.

Quindi, in un ordine corretto per un fornitore due standard devono essere specificati.

Connessioni a flangia avvitata

Una connessione a flangia avvitata è una complessa combinazione di molti fattori (flangia, bulloni, guarnizioni, processo, temperatura, pressione, mezzo).Tutti questi diversi elementi sono interconnessi e dipendono gli uni dagli altri per ottenere un risultato positivo.
L'affidabilità dell'articolazione a fianco dipende in modo critico da un controllo competente del processo di fabbricazione dell'articolazione.

Alcuni altri svantaggi delle connessioni di flange..

• Ogni connessione di flange può perdere (alcune persone sostengono che una connessione di flange non è mai 100% a prova di perdite).
• I sistemi di tubi a flange richiedono molto più spazio (pensate a un portapipe).
• L'isolamento dei tubi a flange è più costoso (cappucci speciali).

Naturalmente, i collegamenti a flange hanno grandi vantaggi; alcuni esempi..

• Una nuova linea può contenere più bobine di tubi e può essere fabbricata in officina.
• Queste bobine di tubi possono essere assemblate in fabbrica senza la necessità di essere saldate.
• Non è necessario effettuare un'ODI (radiografia, test idrotecnici, ecc.) nell'impianto, poiché è stato effettuato in laboratorio.
• Non è necessario farle esplodere e dipingerle in impianto, perché anche questo è stato fatto in officina.
  (solo i danni causati dalla vernice durante l'installazione devono essere riparati).
