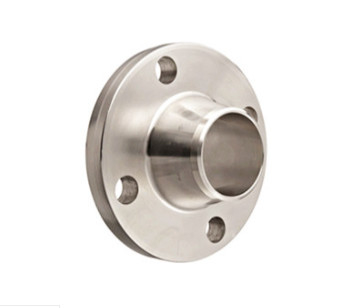

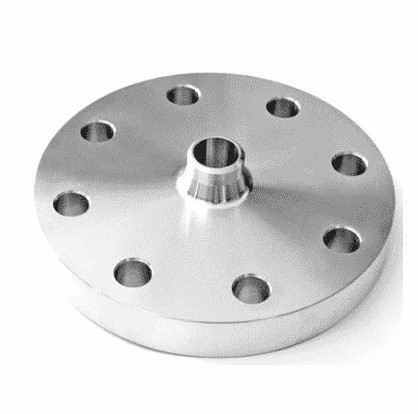

Flange alzate a 2 pollici del collo della saldatura del fronte di acciaio inossidabile Class150 di ASME B16.5 304

Flange alzate a 2 pollici del collo della saldatura del fronte di acciaio inossidabile Class150 di ASME B16.5 304

Dimensioni delle flange

Ogni flangia ASME B16.5 ha una serie di dimensioni standard. Se un disegnatore nel Giappone o un preparatore del lavoro nel Canada o un pipefitter in Australia sta parlando di una flangia di saldatura NPS 6 del collo, classe 150, programma 40 ASME B16.5, quindi supera la flangia che nell'immagine qui sotto è indicata.

Se la flangia è ordinata, il fornitore vuole conoscere la qualità materiale. Per esempio ASTM A105 è una flangia forgiata del acciaio al carbonio, mentre A182 è una flangia forgiata di acciaio inossidabile.

Così, in un ordine corretto ad un fornitore due le norme devono essere specificate.

Materiali per le flange

Le flange del tubo sono fabbricate in tutti i materiali differenti come acciaio inossidabile, il ghisa, l'alluminio, l'ottone, bronzo, ecc. di plastica ma il materiale più usato è il acciaio al carbonio forgiato ed ha lavorato le superfici a macchina.

Inoltre, flange, come i montaggi ed i tubi, per gli scopi specifici a volte internamente forniti degli strati dei materiali di una qualità completamente differente come le flange stessi, che sono «flange allineate».

Il materiale di una flangia, è messo basicamente durante la scelta del tubo, nella maggior parte dei casi, una flangia è dello stesso materiale del tubo.

Tutte le flange, discusse su questa caduta del sito Web nell'ambito delle norme dell'en ASTM di ASME, salvo indicazione contraria. ASME B16.5 descrive le dimensioni, le tolleranze dimensionali ecc. e ASTM le qualità materiali differenti.

I tipi della flangia più usati sono:

Collegamenti serrati della flangia

Un collegamento serrato della flangia è una combinazione complessa di molti fattori (flangi, bulloni, guarnizioni, processo, la temperatura, pressione, medi). Tutti questi vari elementi sono correlati e dipendono da uno un altro per raggiungere un riuscito risultato.
L'affidabilità del giunto flangiato dipende criticamente da controllo competente del processo di fabbricazione unito.

Alcuni altri svantaggi dei collegamenti della flangia.

• Ogni collegamento della flangia può colare (qualche gente sostiene che un collegamento della flangia non è mai 100 per cento della prova della perdita).
• Le reti di tubazioni flangiate hanno bisogno di molto più spazio (pensi appena ad uno scaffale di tubo).
• L'isolamento delle reti di tubazioni flangiate è più costoso (cappucci speciali della flangia).

Naturalmente, i collegamenti della flangia hanno notevoli benefici; alcuni esempi.

• Una nuova linea può contenere le bobine multiple del tubo e può essere fabbricata in un'officina.
• Bobine di questo tubo possono essere montate nella pianta senza la necessità di essere saldato.
• NDO (raggi x, idro prova ecc.) nella pianta non è necessario, perché questo è stato fatto nell'officina.
• Non sta facendo saltare e dipingendo nella pianta, perché anche questo è stato fatto in un'officina
  (dipinga soltanto i danni durante l'installazione dovrebbe essere riparato).
