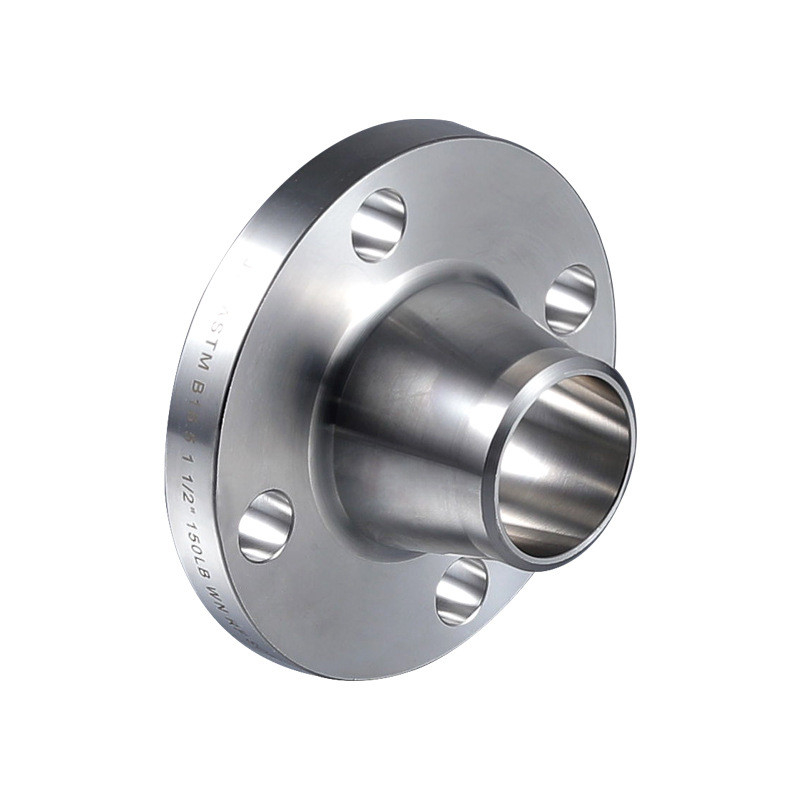

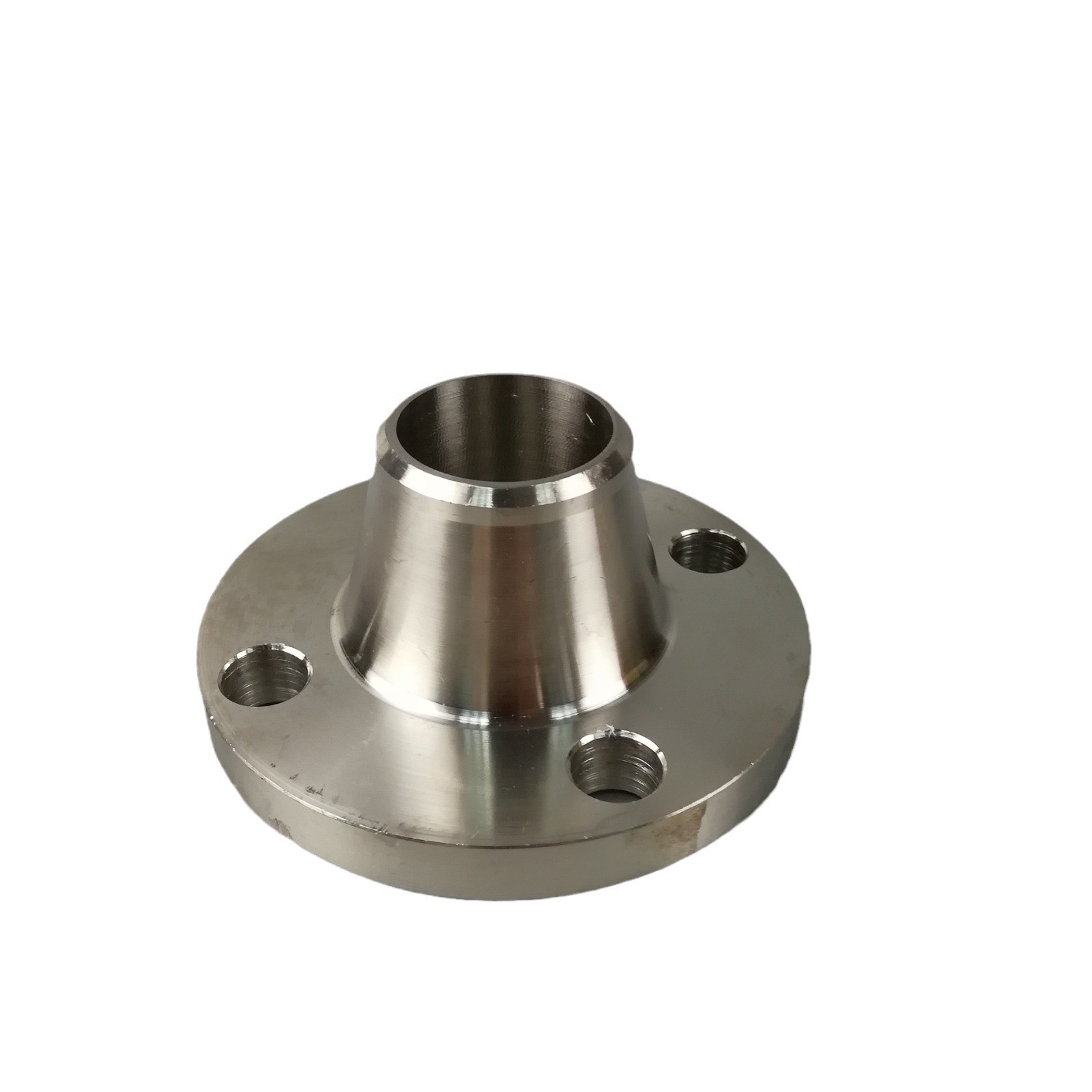

Flangelli di collo di saldatura in acciaio inossidabile SS 304 316

Flangelli di collo di saldatura in acciaio inossidabile SS 304 316

Specificità:
Dimensione:1/2" (DN15) - 100" (DN2500)
Marchio: TOBO
Classe:Classe 150, classe 300, classe 400, classe 600, classe 900, classe 1500 ecc.
Specializzazione:Secondo il disegno

Standard:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S.:
BS4504, BS4504, BS1560, BS10, ecc.

Una flangia integrale, chiamata anche flangia a collo di saldatura lungo (flangia LWN), è utilizzata per situazioni ad alta pressione,vengono utilizzati flanghi per collo di saldatura a mozzo integrato e per casi di pressione molto elevata sono preferiti flanghi per collo di saldatura lungoIn questo caso, le saldature sono lontane dall'anello per evitare che le sollecitazioni di piegatura e quelle di saldatura si combinino.
La flangia a collo di saldatura lunga è simile alla flangia a collo di saldatura con un esteso collo/foro grande utilizzato per saldare contro altri tubi o accessori.
A differenza del collo di saldatura standard, è fabbricato con un collo grande da materiale di forgiatura o può essere lavorato direttamente da una barra rotonda forgiata.

Flanche integrali(Flangelli di collo a saldatura lunga)Materiale:
Flanghe integrali in acciaio inossidabile (flanghe a collo a saldatura lunga): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Flanghe integrali in acciaio al carbonio (flanghe a collo a saldatura lunga): ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Flanghe integrali in acciaio legato (flanghe a collo a saldatura lunga): ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Flancelle integrali in acciaio duplex (flancelle a collo a saldatura lunga): ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Flancelle integrali super duplex (flancelle a collo di saldatura lunga): ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Flanghe integrali in lega di nichel (flanghe a collo di saldatura lunga): nichel 200 (UNS N02200), nichel 201 (UNS N02201), monel 400 (UNS N04400), monel 500 (UNS N05500), inconel 800 (UNS N08800),Inconel 825 (numero UNS). N08825), Inconel 600 (UNS N06600), Inconel 625 (UNS N06625), Inconel 601 (UNS N06601), Hastelloy C 276 (UNS N10276), Lega 20 (UNS N08020), Titanio (classe I e II)

Flanghe integrali in lega di rame (flanghe a collo di saldatura lunga): UNS n. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS n. C 70600 (Cu-Ni- 90/10), C 71500 (Cu-Ni-70/30)

Flanghe integrali in acciaio al carbonio a bassa temperatura (flanghe a collo di saldatura lunga): ASTM A350, LF2, LF3

Applicazioni di flange integrali (flange a collo a saldatura lunga)
Le flange integrali (flange a collo a saldatura lunga) sono utilizzate nella lavorazione chimica e petrolchimica.
Le frangie integrali (flangie a collo a saldatura lunga) sono utilizzate in elettronica.
Flanges integrali (Long Weld Neck Flanges) sono utilizzati in attrezzature di lavorazione per mantenere la purezza del prodotto nella manipolazione di alimenti, fibre sintetiche.
Flanges integrali (Long Weld Neck Flanges) sono utilizzati in ingegneria marina e offshore.

Dimensioni delle flange integrali (flange a collo di saldatura lunga)

Classe ANSI 300, ASME B16.5
