| Luogo di origine: | La Cina/Giappone/Germania |
|---|---|
| Marca: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certificazione: | ISO/PED/TUV/SGS/LR/BV |
| Numero di modello: | guarnizione piana; guarnizione piana dell'anello; guarnizione piana del metallo; guarnizione bianca |
| Quantità di ordine minimo: | 1PC |
| Prezzo: | 0.1USD |
| Imballaggi particolari: | CASO DI PLY-WOODEN |
| Tempi di consegna: | 3-15WORKDAYS |
| Termini di pagamento: | Western Union, MoneyGram |
| Capacità di alimentazione: | 3000000pcs/year |
| Nome del prodotto: | guarnizione dell'acciaio inossidabile | Numero di modello: | Guarnizione duplex dell'acciaio inossidabile 311803 |
|---|---|---|---|
| Standard o non standard: | standard | standard: | En 1514-4 di DlN |
| Evidenziare: | Guarnizione piana dell'anello,Guarnizione ondulata del metallo |
||

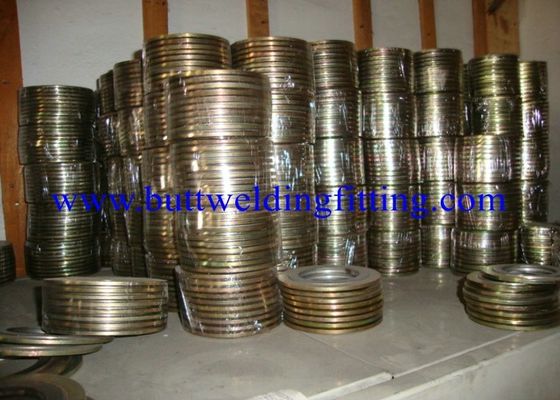

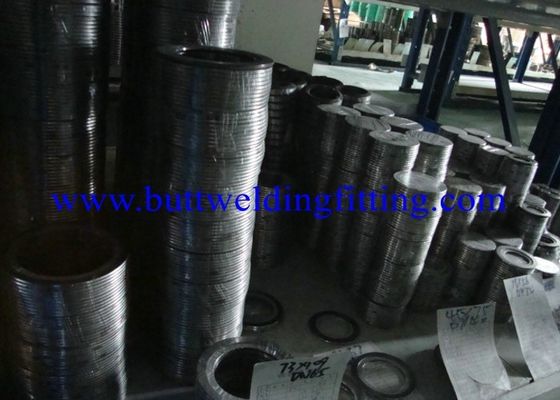

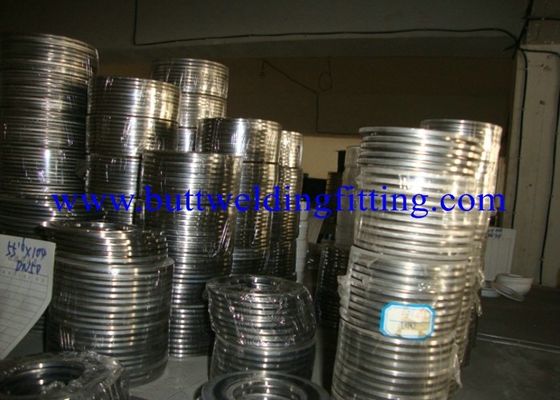

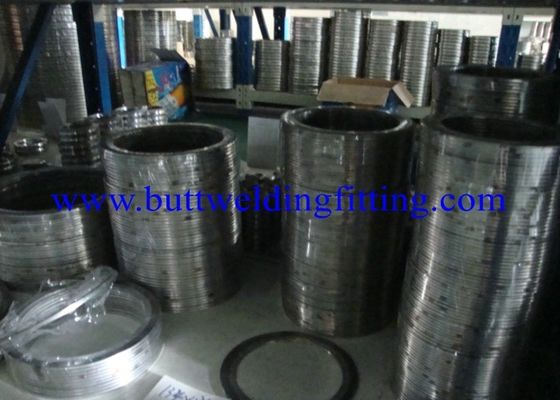

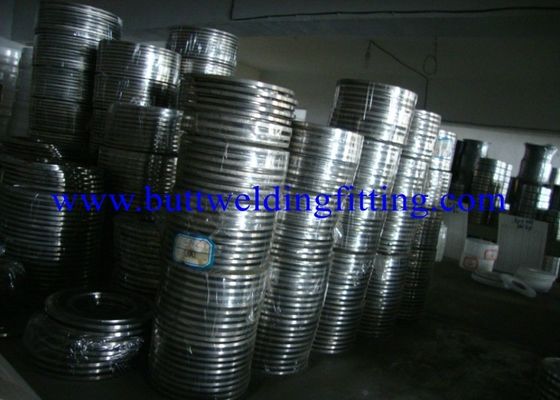

La guarnizione arrotolata a spirale dell'acciaio inossidabile della guarnizione, 321 ha ondulato la guarnizione piana dell'anello della guarnizione 1,4541 del metallo; Guarnizione piana del metallo
Guarnizione ondulata del metallo
1. Materiale: SS321 SS304, SS316, CS, grafite
2. temperatura di lavoro (massimo): 650degree C
3. pressione di esercizio: 6.4~16.0Mpa
Il metallo ha ondulato la guarnizione riempita di grafite
La guarnizione ondulata è fatta del piatto metallico piano lavorato con superficie ondeggiata o ondulata in un angolo di 90 gradi.
La guarnizione ondulata con gli anelli interni ed esterni o la guarnizione composita allegata con la grafite o lo strato flessibile del teflon è disponibili secondo il luogo di lavoro ed il requisito.
Applicabile a posizione ad alta pressione ed ad alta temperatura. Forte funzione stabile ed affidabile di resistenza della corrosione, di sigillamento.
Temperatura di lavoro (massimo): pressione di esercizio 650°C: 6.4~16.0Mpa
Dimensioni per la guarnizione ondulata (CMG) del metallo per essere adatte alle flange di ASME B16.5
|
Materiale del centro |
Max. Temperature |
|
|
|
Acciaio inossidabile |
1000-1600°F535-870°C) |
|
|
|
Acciaio di Carbob |
800°F425°C |
|
|
|
Ottone |
500°F260°C |
|
|
|
Rame |
600°F315°C) |
|
|
|
Alluminio |
800°F (425°C |
|
|
|
Monel |
1500°F (815°C |
|
|
|
Nichel |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
Di fronte al materiale |
Max. Temperature |
Pressione ad a temperatura ambiente |
|
|
|
|
Min.Mpa (PSI) |
Max.Mpa (PSI) |
|
Grafite flessibile |
500°C932°F |
17 (2500 |
500(72500) |
|
Strato dell'Non amianto |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |
La guarnizione dell'anello del metallo è flangia sigillata del tubo di pressione, un applicato a petrolio ed alla nave di pressione del gas, sottomarino, giunto ad alta temperatura ed ad alta pressione unito ad alta velocità della superficie, della valvola di copertura. Ci sono vari materiali ed in una forma adatta a progettazione ed a specifiche operative differenti, completamente conformità con l'ANSI B16.20. Nel nuovo tipo piano ha scanalato la flangia, il ferro nero comune, l'acciaio inossidabile ellittici (ovale) e l'ottagonale può essere usato scambievolmente. la società può nella maggior parte del corto periodo di consegna.
Nota: la durezza materiale dell'anello del metallo selezionata dovrebbe essere più bassa della flangia dell'HB 15~20 ed il vecchio prodotto non è raccomandato per uso ripetuto, perché l'indurimento ed il danno del materiale possono accadere e la flangia o la prestazione di sigillamento.
Il giunto circolare vuoto del metallo è fatto di resistente ad alta temperatura e di nessuna corrosione di produzione del tubo dell'acciaio inossidabile. Potrebbe fare i fori nell'interno o esterno del giunto circolare vuoto del metallo, quando la pressione va su, che la funzione autosigillante funzionerà. Il giunto circolare con i piccoli fori dell'anello, particolarmente l'applicazione di pressione più del ² di 70kgf/cm, può trattare più pressione che il tipo di base anello della O. L'anello vuoto del metallo basato sui bisogni del cliente, come PTFE ha placcato o placcatura e superficie d'argento.
|
Materiale
|
Durezza massima
HBS HRB |
Temperatura massima
℃
|
Abbreviazione
|
|
304
|
160 83
|
700
|
304
|
|---|---|---|---|
|
acciaio inossidabile 304L
|
150 80
|
450
|
304L
|
|
Acciaio inossidabile 316
|
160 83
|
700
|
316
|
|
acciaio inossidabile 316L
|
150 80
|
450
|
316L
|
|
Acciaio inossidabile 321
|
160 83
|
700
|
321
|
|
Acciaio inossidabile 410
|
170 86
|
650
|
310
|
|
Acciaio inossidabile 347
|
160 83
|
700
|
347
|
|
Acciaio al carbonio
|
-40 -130
|
5401000
|
CRS
|
Il metallo ondulato è coperto di strato ceramico o di PTFE della grafite. Uno strato di finitura supplementare è applicato secondo i requisiti del medium essere sigillato. Tali guarnizioni sono utilizzate sulle superfici di tenuta irregolari o distorte, in cui i materiali più elastici con la migliore prestazione di sigillamento sono necessari.
Nota: Il metallo è spesso 0,5 millimetri ed il passo di ondulazione è 3mm, 4mm o 6mm secondo la larghezza delle guarnizioni. Lo spessore di ondulazione è approssimativamente 1mm - 1,5mm, secondo la dimensione della guarnizione. Il metallo ondulato può essere coperto di strati ceramici o di PTFE della grafite, di spessori 0.5mm, 1mm o 1,5mm.
