| Luogo di origine: | La Cina/Giappone/Germania |
|---|---|
| Marca: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certificazione: | ISO/PED/TUV/SGS/LR/BV |
| Numero di modello: | guarnizione piana; guarnizione piana dell'anello; guarnizione piana del metallo; guarnizione bianca |
| Quantità di ordine minimo: | 1PC |
| Prezzo: | 0.1USD |

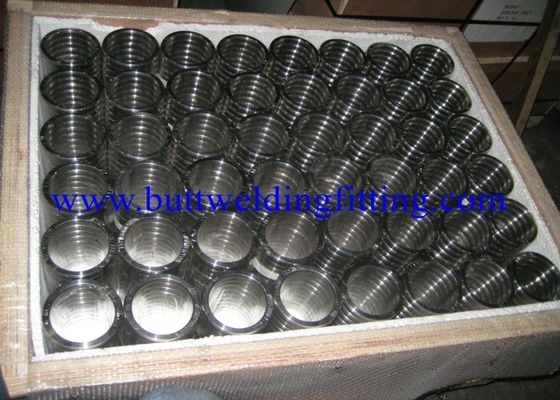

| Imballaggi particolari: | CASO DI PLY-WOODEN |
| Tempi di consegna: | 3-15WORKDAYS |
| Termini di pagamento: | Western Union, MoneyGram |
| Capacità di alimentazione: | 3000000pcs/year |
| Nome del prodotto: | guarnizione dell'acciaio inossidabile | Numero di modello: | Guarnizione duplex dell'acciaio inossidabile 311803 |
|---|---|---|---|
| Standard o non standard: | standard | standard: | En 1514-4 di DlN |
| Evidenziare: | guarnizione dell'acciaio inossidabile,Guarnizione piana dell'anello |
||

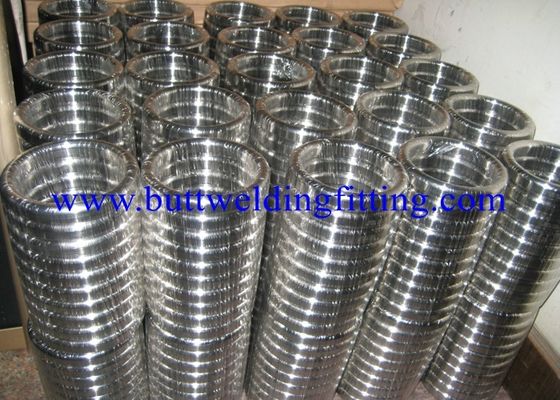

La guarnizione arrotolata a spirale, l'alta qualità 31254 F44 ha ondulato le guarnizioni, guarnizione piana dell'acciaio inossidabile della guarnizione del metallo.
1. Siamo produttore professionista della guarnizione ondulata del metallo.
2. Promettiamo la migliore qualità e la consegna veloce.
3. il migliore servizio sarà fornito per voi!
Descrizione ondulata della guarnizione del metallo:
Mentre il nome suggerisce, la guarnizione ondulata solida del metallo è compresa solamente metallo e non contiene alcuni riempitori non metallici nella sua costruzione. La limitazione di temperatura della guarnizione è colpita soltanto dal metallo selezionato.
Lo stile 100, una guarnizione ondulata del metallo, ha ondulazioni che forniscono le multi-guarnizioni attraverso il fronte della guarnizione. Il passo delle ondulazioni può essere 1/8", 3/16" o 1/4". Tre ondulazioni concentriche da ogni lato della guarnizione sono suggerite. Dove pratico un'area piana dovrebbe essere lasciata da ogni lato delle ondulazioni.
Lo stile 102, una guarnizione Unico rivestita, è una guarnizione ondulata del metallo chiusa in un rivestimento piano del metallo che riguarda i diametri interni ed esterni della guarnizione e della superficie di contatto da un lato.
Usato tipicamente per le applicazioni ad alta temperatura e le applicazioni che comprendono vapore, acqua, gas, petrolio ecc. fino a 1000 PSI nel caso degli stili 129 e 102 e fino a 500 PSI nel caso dello stile 100.
Caratteristiche ondulate di perfezione della guarnizione del metallo:
• La configurazione di superficie con le ondulazioni permette alla guarnizione di adattarsi al carico compressivo eccessivo della flangia del ithout approssimativo o irregolare delle superfici w.
• Fornisce la guarnizione efficiente nelle circostanze varianti della temperatura e della pressione.
• Può essere su ordine in tutto il metallo adatto.
Proprietà generali della guarnizione ondulata del metallo:
• Buona resistenza dello scoppio
• Economico
• Adatto a temperature elevate
• Facile da gestire ed installi
Caratteristiche ondulate di perfezione della guarnizione del metallo:
La configurazione di superficie con le ondulazioni permette alla guarnizione di adattarsi alle superfici approssimative o irregolari della flangia senza carico compressivo eccessivo.
Fornisce la guarnizione efficiente nelle circostanze varianti della temperatura e della pressione.
Può essere su ordine in tutto il metallo adatto.
Proprietà fisiche della guarnizione ondulata del metallo:
• Spessore nominale del centro del metallo: 0.5mm (norma), 0.6mm e 0.7mm, prima dell'ondulazione
• Nello stato della consegna, lo spessore totale di una guarnizione con la grafite mette a strati gli importi al app. 2.3mm, derivando dall'anello ondulato 1.3mm e da una grafite di strato 0,5 ogni lato
• Passo nominale delle ondulazioni: massimo 3mm
• Grafite che affronta gli spessori: 0.5mm standard e 0.8mm a richiesta
• Inoltre disponibile con un occhiello a forma di U misura al foro ed alla periferia esterna della guarnizione. L'occhiello misura al foro impedisce la contaminazione dei media trattati e protegge la grafite dai media trattati
• Purezza standard della grafite, grafite di 98%, ³ di densità 1,0 G. cm
• Identificazione di superficie: dimensione, materiale e produttore
|
Materiale del centro |
Max. Temperature |
|
|
|
Acciaio inossidabile |
1000-1600°F535-870°C) |
|
|
|
Acciaio di Carbob |
800°F425°C |
|
|
|
Ottone |
500°F260°C |
|
|
|
Rame |
600°F315°C) |
|
|
|
Alluminio |
800°F (425°C |
|
|
|
Monel |
1500°F (815°C |
|
|
|
Nichel |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
Di fronte al materiale |
Max. Temperature |
Pressione ad a temperatura ambiente |
|
|
|
|
Min.Mpa (PSI) |
Max.Mpa (PSI) |
|
Grafite flessibile |
500°C932°F |
17 (2500 |
500(72500) |
|
Strato dell'Non amianto |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |
La guarnizione dell'anello del metallo è flangia sigillata del tubo di pressione, un applicato a petrolio ed alla nave di pressione del gas, sottomarino, giunto ad alta temperatura ed ad alta pressione unito ad alta velocità della superficie, della valvola di copertura. Ci sono vari materiali ed in una forma adatta a progettazione ed a specifiche operative differenti, completamente conformità con l'ANSI B16.20. Nel nuovo tipo piano ha scanalato la flangia, il ferro nero comune, l'acciaio inossidabile ellittici (ovale) e l'ottagonale può essere usato scambievolmente. la società può nella maggior parte del corto periodo di consegna.
Nota: la durezza materiale dell'anello del metallo selezionata dovrebbe essere più bassa della flangia dell'HB 15~20 ed il vecchio prodotto non è raccomandato per uso ripetuto, perché l'indurimento ed il danno del materiale possono accadere e la flangia o la prestazione di sigillamento.
Il giunto circolare vuoto del metallo è fatto di resistente ad alta temperatura e di nessuna corrosione di produzione del tubo dell'acciaio inossidabile. Potrebbe fare i fori nell'interno o esterno del giunto circolare vuoto del metallo, quando la pressione va su, che la funzione autosigillante funzionerà. Il giunto circolare con i piccoli fori dell'anello, particolarmente l'applicazione di pressione più del ² di 70kgf/cm, può trattare più pressione che il tipo di base anello della O. L'anello vuoto del metallo basato sui bisogni del cliente, come PTFE ha placcato o placcatura e superficie d'argento.
|
Materiale
|
Durezza massima
HBS HRB |
Temperatura massima
℃
|
Abbreviazione
|
|
304
|
160 83
|
700
|
304
|
|---|---|---|---|
|
acciaio inossidabile 304L
|
150 80
|
450
|
304L
|
|
Acciaio inossidabile 316
|
160 83
|
700
|
316
|
|
acciaio inossidabile 316L
|
150 80
|
450
|
316L
|
|
Acciaio inossidabile 321
|
160 83
|
700
|
321
|
|
Acciaio inossidabile 410
|
170 86
|
650
|
310
|
|
Acciaio inossidabile 347
|
160 83
|
700
|
347
|
|
Acciaio al carbonio
|
-40 -130
|
5401000
|
CRS
|
