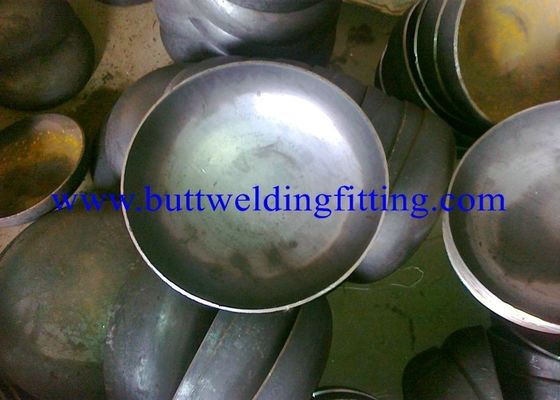

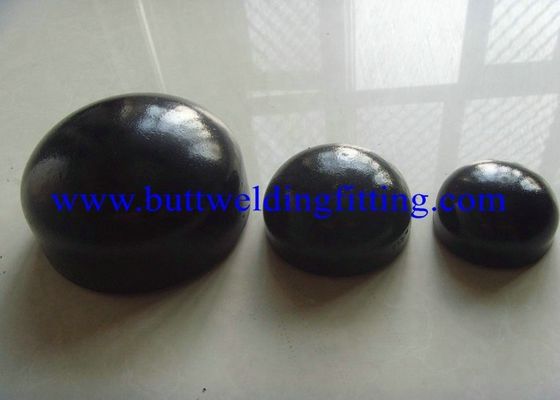

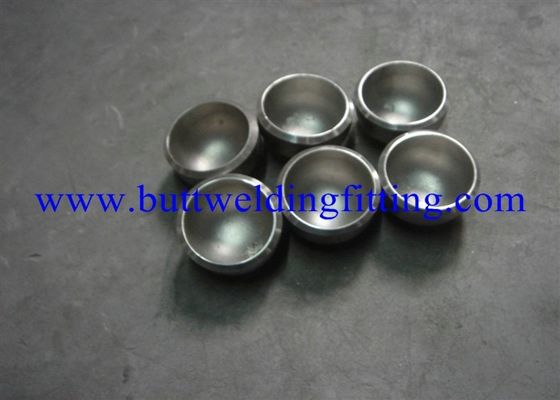

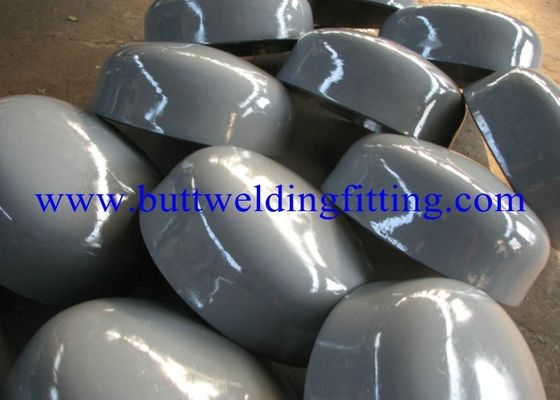

A403 WP347/cappuccio 1" del tubo acciaio inossidabile di WP904L a 60" Sch10s a SCH160S ASME B16.9

Cappuccio protettivo 1" del tubo del cappuccio dell'acciaio inossidabile di A403 WP347/WP904L a 60" Sch10s a SCH160S ASME B16.9

Informazioni di prodotto
Nome di prodotto: Cappuccio, A403 WP347/WP904L, ANSI B16.9,
Produttore: TOBOGROUP

cappuccio, cappuccio senza cuciture, cappuccio d'acciaio, cappuccio senza cuciture del acciaio al carbonio, cappuccio del tubo, estremità del cappuccio

Sulla base dei materiali differenti, i cappucci del tubo includono il cappuccio del acciaio al carbonio, il cappuccio dell'acciaio inossidabile ed il cappuccio ecc. dell'acciaio legato.
Secondo la loro costruzione, i cappucci del tubo contengono il cappuccio infilato, il cappuccio affusolato ed il cappuccio antirollio ecc.

Forme comuni:
I cappucci del tubo possono essere in varie forme. Alcune delle forme comuni sono emisferiche, ovale, quadrato, rettangolare, forma di U e modello.

Dimensione
Cappuccio del tubo: 1/2 " ~60"
DN15~DN1500

Spessore della parete:
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Spessore della parete massimo: 200mm

Materiali
Acciaio al carbonio: ASTM/ASME A234 WPB-WPC
Acciaio legato: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acciaio inossidabile: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acciaio di bassa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Acciaio di rendimento elevato: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Piegamento, schiacciare, premere, forgiare, lavorare e più

Nome di prodotto: cappuccio del tubo dell'acciaio inossidabile

Oggetto: Buttweld-cappuccio

Dettagli:

Diametro di termine nominale del cappuccio del tubo Diametro esterno del cappuccio del tubo alla smussatura Cappuccio del tubo di nuovo all'estremità DN NPS Serie A Serie B E T E1 15 1/2 21,3 18 25 4,57 25 20 3/4 26,9 25 25 3,81 25 25 1 33,7 32 38 4,57 38 32 1.1/4 42,4 38 38 4,83 38 40 1.1/2 48,3 45 38 5,08 38 50 2 60,3 57 38 5,59 44 65 2.1/2 76.1(73) 76 38 7,11 51 80 3 88,9 89 51 7,62 64 90 3.1/2 101,6 - 64 8,13 76 100 4 114,3 108 64 8,64 76 125 5 139,7 133 76 9,65 89 150 6 168,3 159 89 10,92 102 200 8 219,1 219 102 12,70 127 250 10 273,0 273 127 12,70 152 300 12 323,9 325 152 12,70 178 350 14 355,6 377 165 12,70 191 400 16 406,4 426 178 12,70 203 450 18 457,2 478 203 12,70 229 500 20 508,0 529 229 12,70 254 550 22 559 - 254 12,70 254 600 24 610 630 267 12,70 305 650 26 660 - 267 - - 700 28 711 720 267　 - - 750 30 762 - 267　 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - PS: Quando T è meno la dimensione tra parentesi, l'altezza E è disponibile. Altrimenti E1 è disponibile.
