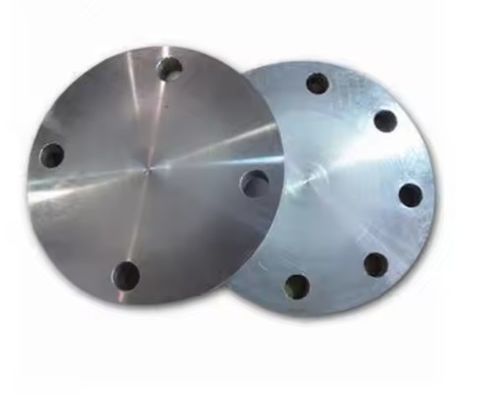

Flanghe forgiate ASME B16.47/AMSE B16.5 Classe 150-Classe 2500 Flanghe cieche ASTM A182 F304/F304L

  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
Luogo di origine Cina
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello Flangia
Quantità di ordine minimo 1 pz
Prezzo USD
Imballaggi particolari Custodia in legno
Tempi di consegna giorni 10-25work
Termini di pagamento T/T
Capacità di alimentazione 5000 pezzi al mese
Dettagli
Misurare 1/2» - 60" Classe 150-2500#
Affrontare Secondo il disegno Tipo Flangia cieca
Fine Lucido Standard ANSI/ASME
Evidenziare

Flanche cieche in acciaio forgiato ASME B16.47

,

ASTM A182 F304 Flanche di classe 150

,

Flanche ASME B16.5 con garanzia
Lasciate un messaggio
Descrizione di prodotto

Flange in acciaio forgiato ASME B16.47 Serie B Classe 600 Flange a collo saldato Dimensioni: 1/2" - 60"

Specifiche:

  • Dimensioni: 1/2" - 60"
  • Marca: TOBO
  • Classe: 600 LBS
  • Tipo: Flangia a collo saldato, Flangia WN (superficie rialzata)
  • Specializzazione: Come da disegno

Standard:

ANSI/ASME:

  • ANSI B16.5
  • ANSI B16.47
  • MSS SP44
  • ANSI B16.36
  • ANSI B16.48

DIN:

  • DIN2527
  • DIN2566
  • DIN2573
  • DIN2576
  • DIN2641
  • DIN2642
  • DIN2655
  • DIN2656
  • DIN2627
  • DIN2628
  • DIN2629
  • DIN 2631
  • DIN2632
  • DIN2633
  • DIN2634
  • DIN2635
  • DIN2636
  • DIN2637
  • DIN2638
  • DIN2673

B.S:

  • BS4504
  • BS4504
  • BS1560
  • BS10, ecc.

Le flange a collo saldato sono forate con uno spessore della parete della flangia di dimensioni uguali al tubo corrispondente. Più leggero è il tubo, maggiore è il diametro interno della flangia a collo saldato. E viceversa, più pesante è il tubo, minore è il diametro interno della flangia a collo saldato. Le flange a collo saldato sono solitamente utilizzate in sistemi ad alta pressione e sono adatte per temperature fredde o calde.

Flange a collo saldato ASME B16.47 Serie B

  • Flange a collo saldato ASME B16.47 Serie B Classe 75
  • Flange a collo saldato ASME B16.47 Serie B Classe 150
  • Flange a collo saldato ASME B16.47 Serie B Classe 300
  • Flange a collo saldato ASME B16.47 Serie B Classe 600
  • Flange a collo saldato ASME B16.47 Serie B Classe 900

Materiali e gradi delle flange a collo saldato:

  • Flange a collo saldato in acciaio inossidabile: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
  • Flange a collo saldato in acciaio al carbonio: ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
  • Flange a collo saldato in acciaio legato: ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
  • Flange a collo saldato in acciaio duplex: ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
  • Flange a collo saldato in acciaio super duplex: ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
  • Flange a collo saldato in lega di nichel: Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N08020), ecc.
  • Flange a collo saldato in lega di rame: UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni-70/30)
  • Flange a collo saldato in acciaio a bassa temperatura: ASTM A350, LF2, LF3

Applicazioni delle flange a collo saldato ASME B16.47 Serie B Classe 600

  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono utilizzate nella lavorazione chimica e petrolchimica.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono utilizzate nell'elettronica.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono utilizzate nelle attrezzature di processo per mantenere la purezza del prodotto nella manipolazione di alimenti, fibre sintetiche.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono utilizzate nell'ingegneria marina e offshore.

Caratteristiche delle flange a collo saldato ASME B16.47 Serie B Classe 600

  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono altamente resistenti a vari agenti chimici riducenti.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 hanno un'eccellente resistenza agli alcali caustici.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 hanno un'elevata conducibilità elettrica.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 hanno un'eccellente resistenza alla corrosione da acque distillate e naturali.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono resistenti a soluzioni saline neutre e alcaline.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 hanno un'eccellente resistenza al fluoro secco.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 sono ampiamente utilizzate per la manipolazione di soda caustica.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 hanno buone proprietà termiche, elettriche e magnetostrittive.
  • Le flange a collo saldato ASME B16.47 Serie B Classe 600 offrono una certa resistenza agli acidi cloridrico e solforico a temperature e concentrazioni moderate.

Dimensioni delle flange a collo saldato ASME B16.47 Serie B Classe 600

Diametro nominale del tubo. Diametro esterno.
OF
Flangia		 Spessore
(Spess.)
Lunghezza		 Attraverso
Mozzo
Diametro.		 C
Diametro.
Mozzo		 Diametro.
Cerchio bulloni
Superficie rialzata		 Diametro.
Diametro del
Cerchio bulloni		 C
Y
Diametro dei		 Fori bulloni
Y
O		 C
Y
O		 C
Y		 X
A
R
BD BN BH DB r1 26" 889 111.3 180.8 698.5 660.4 726.9
806.5 28 44.5 1 5/8 12.7 28" 952.5 12.7 752.3 711.2 952.5
863.6 1212.9 47.8 1 3/4 12.7 30" 1022.4 36" 806.5 762 952.5
927.1 28 50.8 1 7/8 12.7 32" 1085.9 130 860.6 812.8 952.5
984.3 28 53.8 2 12.7 34" 1162.1 141.2 914.4 863.6 952.5
1054.1 24 60.5 2 1/4 38" 36" 1212.9 146.3 242.8
1104.9 28 60.5 2 1/4 14.2 38" Le dimensioni da 38" a 60" sono identiche alle flange di serie a, Classe 600.
