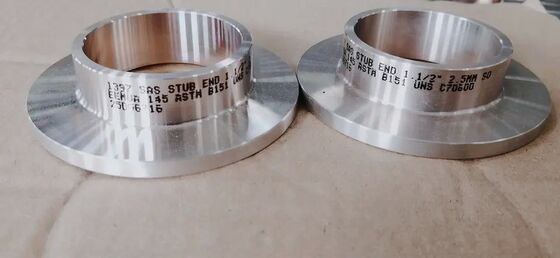

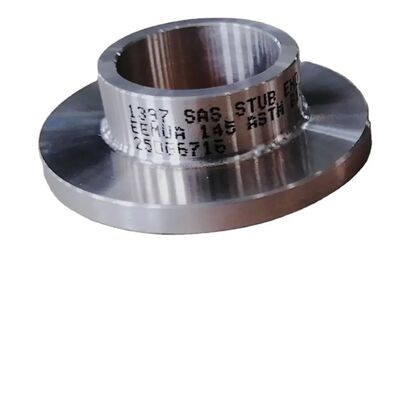

Estremità del tubo in acciaio inossidabile ASTM A403 ASME B16.9 Raccordo per tubi con giunto sovrapposto 304/316L

Raccordi per tubi a saldare a manicotto in acciaio inossidabile ASTM A403 ASME B16.9 304/316L

1. Descrizione del prodotto

I raccordi a manicotto in acciaio inossidabile, noti anche come raccordi a manicotto a giunto a sovrapposizione, raccordi a manicotto a flangia o raccordi a manicotto per tubi, sono un tipo di raccordo per tubi in acciaio a saldare di testa. Il prodotto è costituito da una breve sezione di tubo con un'estremità svasata verso l'esterno su un lato, che può essere saldata di testa a tubi dello stesso diametro e spessore di parete.

I raccordi a manicotto in acciaio inossidabile sono tipicamente utilizzati in combinazione con flange a giunto a sovrapposizione. La superficie svasata del raccordo a manicotto può fungere da guarnizione e fornire tenuta per prevenire perdite. L'anello della flangia scorre sulla parte posteriore del raccordo a manicotto e può ruotare liberamente, facilitando l'allineamento dei fori dei bulloni durante l'installazione.

Il prodotto è disponibile in due forme base: raccordi a manicotto lunghi e raccordi a manicotto corti. Inoltre, sono classificati in Tipi A, B e C in base alla costruzione. I processi di produzione includono formatura senza saldatura, formatura di tubi saldati e forgiatura.

2.Applicazioni del prodotto

1. Collegamento tubi: I raccordi a manicotto in acciaio inossidabile sono componenti critici nei sistemi di tubazioni, progettati per facilitare il collegamento di tubi e altri raccordi.

2. Assemblaggio flangia a giunto a sovrapposizione: Utilizzato in combinazione con flange a giunto a sovrapposizione per ottenere connessioni flangiate nei sistemi di tubazioni.

3. Scenari di smontaggio frequente: Facilitano lo smontaggio rapido di specifiche sezioni di tubazioni per pulizia, ispezione e rapida sostituzione senza la necessità di risaldare.

4. Trasporto di fluidi corrosivi: Adatto per applicazioni con fluidi altamente corrosivi. Il raccordo a manicotto, che entra in contatto con il fluido, è realizzato con materiali di alta qualità resistenti alla corrosione come l'acciaio inossidabile, mentre l'anello esterno della flangia può essere realizzato con materiali di qualità inferiore come l'acciaio al carbonio per ridurre i costi.

5. Sistemi di tubazioni di grande diametro: Particolarmente adatto per tubazioni di grande diametro, poiché la flangia a giunto a sovrapposizione può ruotare liberamente, eliminando la difficoltà di ruotare interi spool di tubi per l'allineamento dei fori dei bulloni.

6. Principali settori di applicazione: Petrolifero, chimico, gas naturale, lattiero-caseario, alimentare e delle bevande, farmaceutico, cantieristica navale e sistemi a vuoto, ecc..

​3. Vantaggi del prodotto

1. Eccellente resistenza alla corrosione: Realizzato con gradi di acciaio inossidabile di alta qualità come 304/304L e 316/316L, offre un'eccezionale resistenza alla corrosione. Il 316/316L offre una resistenza alla corrosione ancora migliore grazie all'aggiunta di molibdeno.

2. Uso efficiente dei materiali: Solo il raccordo a manicotto che entra in contatto con il fluido deve essere realizzato con materiali costosi di alta qualità come l'acciaio inossidabile, mentre l'anello della flangia può essere realizzato con materiali a basso costo come l'acciaio al carbonio. I risparmi sono particolarmente significativi per grandi diametri e classi di pressione elevate.

3. Facilità di installazione: La flangia a giunto a sovrapposizione può ruotare liberamente, rendendo semplice l'allineamento dei fori dei bulloni, particolarmente adatto per sistemi di tubazioni con spazio di installazione limitato.

4. Manutenzione conveniente: Le sezioni di tubo possono essere facilmente aperte per ispezione, rapida sostituzione e pulizia senza la necessità di risaldare.

5. Elevata resistenza e durata: Il prodotto offre una robustezza, durata e resistenza alla trazione superiori, in grado di resistere ad alte pressioni e condizioni operative difficili.

6. Design leggero: I raccordi a manicotto pesano meno delle flange a collo di saldatura dello stesso NPS e classe di pressione.

7. Tenuta affidabile: La superficie di accoppiamento può essere lavorata con scanalature concentriche seghettate o filettature a spirale per migliorare la tenuta e prevenire perdite.

8. Ampia gamma di specifiche: Disponibile in forme senza saldatura, saldate e prefabbricate con un'ampia gamma di dimensioni per soddisfare diverse esigenze dei clienti.

​

4. Specifiche chiave del prodotto

FAQ

1. Siete una società commerciale o un produttore? Siamo un produttore, potete vedere la certificazione.

2. Quanto tempo è il vostro tempo di consegna? Generalmente sono 5-10 giorni se le merci sono in magazzino. O sono 15-20 giorni se le merci non sono in magazzino, è secondo la quantità.

3. Fornite campioni? è gratuito o extra? Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.

4. Quali sono i vostri termini di pagamento? Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
