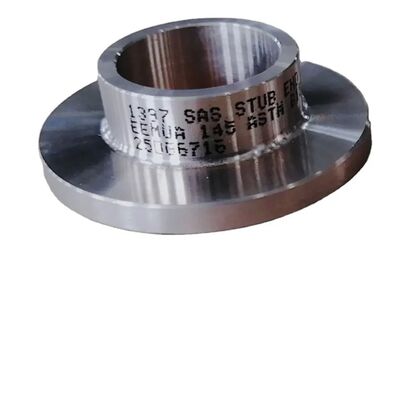

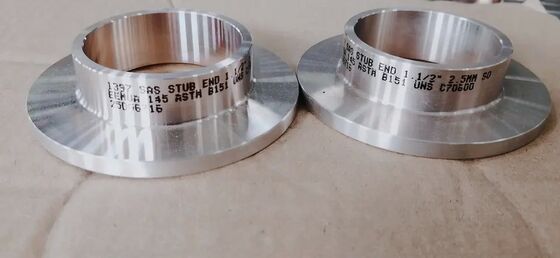

Raccordo per tubi forgiato con giunto corto e lungo in acciaio inossidabile con saldatura di testa ASME

Acciaio inossidabile Butt Saldatura Stub Finisce lunghi corto giro comune forgiato tubo di montaggio ASME

1Descrizione del prodotto

Le estremità in acciaio inossidabile sono sostanzialmente adattatori di connessione a flange non integrali..Questo prodotto non è utilizzato in modo indipendente e deve essere abbinato a flange di giunzione a fascia.Il modello lungo è lo standard del settore, mentre il modello corto è utilizzato principalmente in ambienti con spazio limitato o sistemi di tubazioni a parete sottile (ad esempio, Sch 5S/10S).sono suddivisi in tipo A (con collo retto), Tipo B (transizione curva) e Tipo C (tipo addensato integralmente forgiato).

2.Applicazioni del prodotto

1. Tubi di trasmissione dei media corrosivi: in ambienti con forti acidi, alcali o acqua di mare, solo l'estremità del bastone deve essere in acciaio inossidabile di alta qualità (ad esempio, 316L, 904L),mentre la flangia di accoppiamento può essere in acciaio al carbonio galvanizzato, consentendo la selezione del materiale in zone (anticorrosione sul lato dei supporti, standard sul lato strutturale).

2. Inserti/uscite di apparecchiature verticali di grande diametro: ampiamente utilizzati nei reattori a torre, scambiatori di calore e ugelli dei serbatoi di stoccaggio,risolvere la significativa sfida di installazione delle flange rotanti di grandi dimensioni per l'allineamento dei fori dei bulloni.

3. Sezioni di processo che richiedono uno smontaggio e una pulizia regolari: applicate nelle linee di scarico dei reattori delle industrie alimentari, farmaceutiche e chimiche fini,che consente un rapido smontaggio per eliminare i residui interni e garantire la pulizia igienica.

4. Tubi termicamente sensibili: adatti a sistemi a vapore o ad alta temperatura con grandi differenze di temperatura.Il leggero spazio libero tra l'estremità dello stub e la fianchetta assorbe alcune sollecitazioni di spostamento di espansione termica assiale.

3.Vantaggi del prodotto

1. Risparmi significativi sui costi di approvvigionamento: per le applicazioni di classe 300+ e di grande cilindrata (DN≥200),utilizzando "SS Stub End + Carbon Steel Flange" invece di "All-SS Weld Neck Flange" può risparmiare il 30% ~ 50% nei costi dei materiali.

2. Elimina lo stress di saldatura e la corrosione intergranulare: il giro è formato a freddo, senza una cucitura di saldatura portante esposta al supporto,evitando completamente i rischi di corrosione intergranulare e di fessurazione da corrosione da sollecitazione presenti nelle flange tradizionali di saldatura a fuso.

3. Protezione contro la trasmissione di coppia zero: quando si stringono i bulloni, la coppia agisce sulla flangia dell'articolazione del grembo e si trasferisce alla parte posteriore dell'estremità dello stub, piuttosto che tirare direttamente sul tubo.Questo protegge efficacemente i tubi a parete sottile (e.g., Sch 5S, Sch 10S) da deformazioni causate da coppia eccessiva.

4. Flessibile accesso alla manutenzione: dopo lo smontaggio, la flangia dell'articolazione del giro può scivolare liberamente lungo il tubo, offrendo una grande comodità per la sostituzione di valvole, strumenti,o sezioni di tubi successivamente senza necessità di lavorazione a caldo o di ri-taglio.

5. La superficie del giro può essere lavorata con precisione fino a Ra 3,2 ~ 6,3 μm, dotata di serrature concentriche,assicurando una tenuta a perdita zero se associata a guarnizioni a spirale o a guarnizioni in PTFE.

- Sì.

4.Specificativi principali del prodotto
