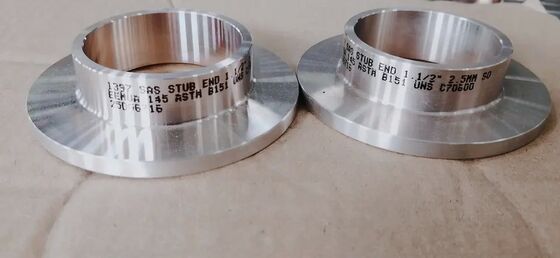

Raccordi a saldare di testa con giunti sovrapposti in acciaio inossidabile 304/316L per tubi petrolchimici

Raccordi per tubi saldobrasati in acciaio inossidabile, estremità a manicotto, a lembo lungo/corto, forgiati, ASME

1. Descrizione del prodotto

Le estremità a manicotto in acciaio inossidabile sono raccordi di transizione critici che convertono l'estremità del tubo in una superficie di tenuta flangiata standardizzata. Il loro valore fondamentale non risiede nell'essere un semplice "tubo corto flangiato", ma nel processo di formatura del lembo (svasatura). Sono divisi in due percorsi di produzione: Senza saldatura (SMLS) – formati integralmente da tubi in acciaio senza saldatura, caratterizzati da una struttura a grana densa senza cordone di saldatura longitudinale, adatti per condizioni di alta pressione e altamente corrosive; Saldati (WELD) – formati a rulli da lamiere d'acciaio e saldati, offrono una migliore efficacia in termini di costi per sistemi di grande diametro a bassa pressione. Per entrambi i tipi, il retro del lembo è dotato di un angolo R o di uno smusso che corrisponde alla sede interna del controflangia, garantendo una pressione uniforme del controflangia durante il serraggio dei bulloni senza creare punti di concentrazione dello stress.

2.Applicazioni del prodotto

1. Reti di vapore ad alta pressione e alta temperatura: Utilizzati agli ingressi e alle uscite delle tubazioni di vapore principale e di riscaldamento negli impianti di potenza. La connessione saldobrasata dell'estremità a manicotto sostituisce la saldatura diretta dei controflangi ai tubi, prevenendo fratture da fatica al collo del controflangia dovute a drastiche fluttuazioni di temperatura.

2. Tubazioni con vibrazioni severe (compressori alternativi): Utilizzati nelle linee di ingresso/uscita dei compressori alternativi. Poiché il controflangia non è saldato rigidamente al tubo, ammortizza efficacemente il danno da taglio causato dalle vibrazioni ai giunti saldati.

3. Sezioni "sacrificali" sostituibili: Utilizzati nei filtri di aspirazione delle pompe, nei canali degli scambiatori di calore e in altre posizioni ad alta erosione. L'estremità a manicotto funge da componente sacrificale sostituibile, prolungando la vita utile dei costosi corpi delle apparecchiature.

4. Rami di tubi per strumenti di precisione e campionamento: Per le linee di derivazione di strumenti di piccolo diametro (DN15~DN50), l'uso di un'estremità a manicotto con controflangia consente una facile regolazione dell'orientamento dello strumento senza torcere il corpo dello strumento di precisione stesso.

​3. Vantaggi del prodotto

1. Evitamento del rischio di corrosione intergranulare al 100%: La sezione del lembo subisce un trattamento di Ricottura di solubilizzazione per eliminare completamente le tensioni residue da lavorazione a freddo. Poiché la faccia del lembo e la sede interna non presentano zone termicamente alterate (ZTA) dalla saldatura, offrono vantaggi di sicurezza assoluta in mezzi inclini alla corrosione intergranulare, come acidi nitrico e acetico.

2. Controllo rigoroso della catena dimensionale: Il diametro esterno del lembo e il raggio di raccordo (radusing) sono formati con precisione in un unico stampo, garantendo un accoppiamento al 100% con la spalla di alesatura del controflangia standard, prevenendo perdite eccentriche causate dall'inclinazione del controflangia dopo l'installazione.

3. Controllo non distruttivo (CND) completamente tracciabile: Tutte le estremità smussate per saldatura di testa e le sezioni del lembo sono sottoposte a ispezione con Liquidi penetranti (PT) o particelle magnetiche (MT) prima della spedizione. Le saldature longitudinali delle estremità a manicotto saldate sono sottoposte a Controllo radiografico (RT) per garantire l'assenza di cricche interne, porosità o inclusioni di scorie.

4. Design ottimizzato della transizione dello spessore della parete: Lo spessore della parete all'estremità della saldatura di testa è a filo con il tubo di collegamento (stesso diametro interno), eliminando turbolenze e zone morte di vortice, riducendo la corrosione accelerata dal flusso, facilitando inoltre il preriscaldamento e il trattamento termico post-saldatura.

5. Alto tasso di riparazione delle saldature in cantiere: È richiesta solo una singola saldatura circonferenziale di testa quando si collega alla tubazione, eliminando la necessità di due saldature d'angolo rispetto ai controflangi a collo di saldatura. Ciò riduce il carico di lavoro di saldatura di oltre il 40% e rende molto più facile ottenere un riempimento completo al 100%.

​

4. Specifiche chiave del prodotto
