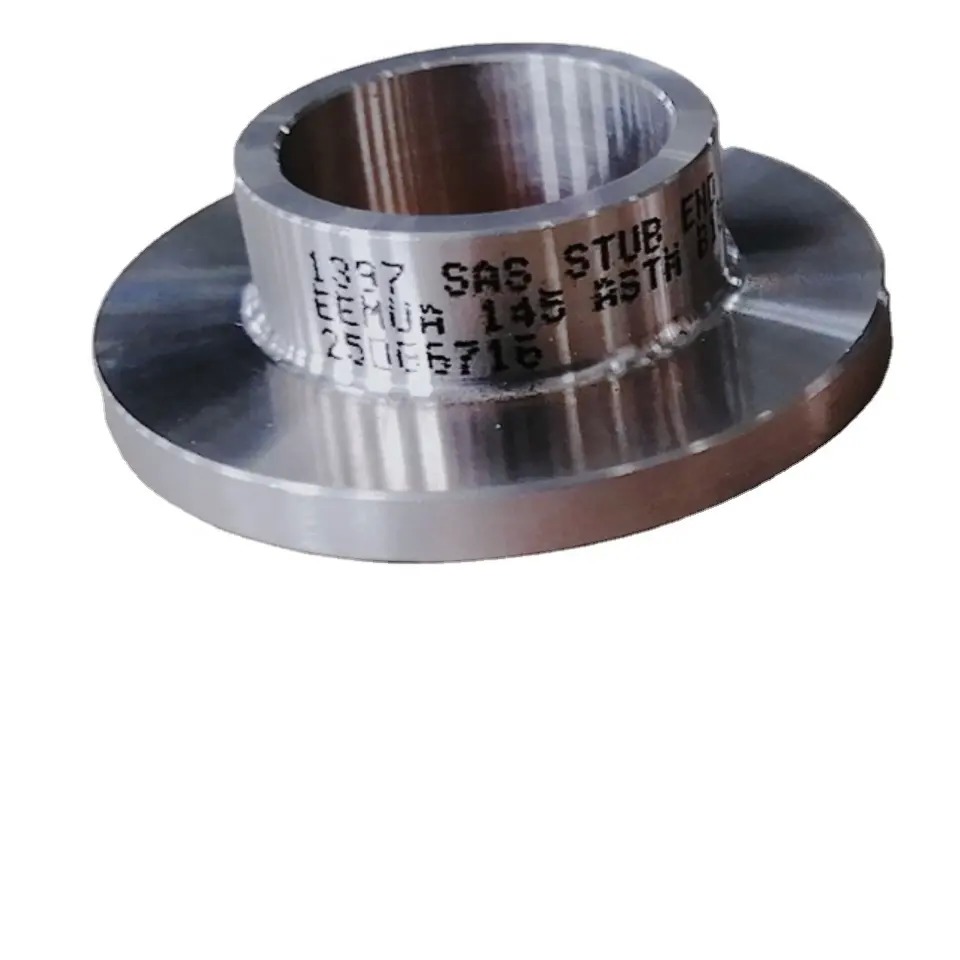

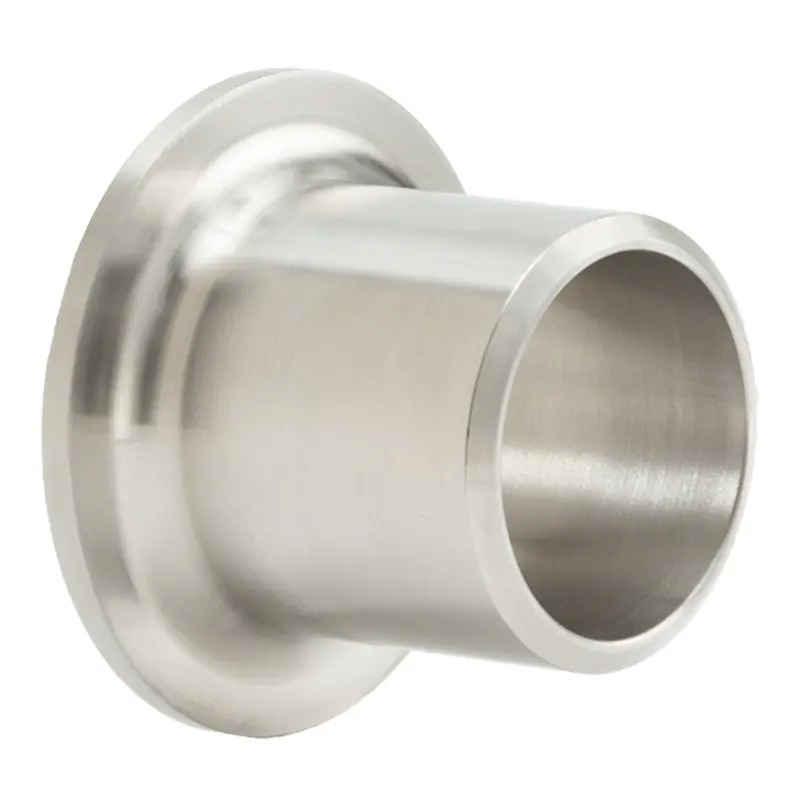

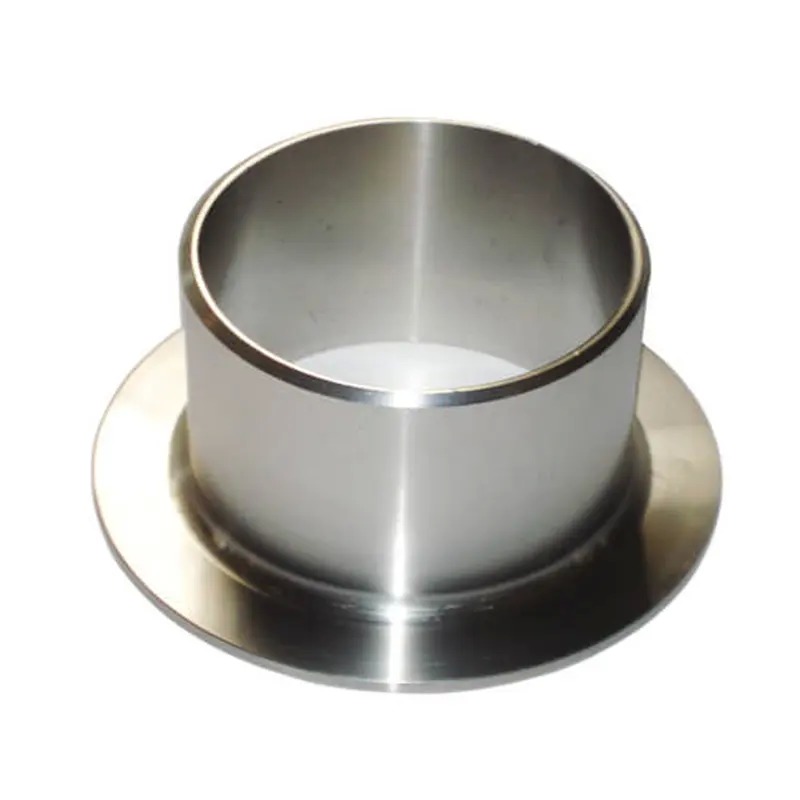

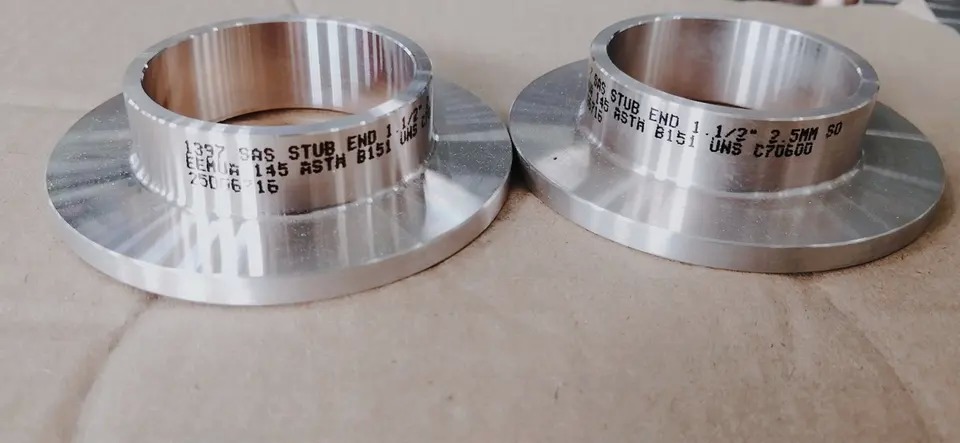

Estremità del tronchetto in acciaio inossidabile ASTM A403 316L ASME B16.9 Giunto a sovrapposizione

Estremità del tronchetto in acciaio inossidabile ASTM A403 316L Giunto a sovrapposizione ASME B16.9

1. Descrizione del prodotto

Le estremità dei tubi in acciaio inossidabile, note anche in ingegneria come "estremità dei tubi con giunto sovrapposto" o "estremità dei tubi flangiati di tipo Von Roll", sono essenzialmente elementi di collegamento delle tubazioni disaccoppiati dalle sollecitazioni. Strutturalmente, separano la "funzione di tenuta di mantenimento della pressione" dalla "funzione di fissaggio dei bulloni": l'estremità del troncone resiste alla pressione dei media, alla corrosione e all'erosione, mentre l'anello della flangia del giunto sovrapposto fornisce esclusivamente i carichi di fissaggio dei bulloni. Questo design garantisce che le sollecitazioni di saldatura e le sollecitazioni di tenuta della flangia non si sovrappongano o interferiscano tra loro quando il sistema di tubazioni subisce differenze di temperatura estreme o vibrazioni meccaniche. I prodotti sono fabbricati in conformità con i tre principali sistemi standard globali: americano (ASME B16.9 / MSS SP-43), tedesco (DIN EN 1092-1 / DIN 2673) e giapponese (JIS B2311 / B2220), consentendo una perfetta integrazione in diversi progetti di ingegneria nazionale e di esportazione. punti.

2.Applicazioni del prodotto

Questo prodotto è progettato specificatamente per le seguenti quattro tipiche condizioni di servizio estreme e scenari speciali:

1. Condotte criogeniche e a temperatura ultrabassa (-196 ℃ per LN₂/GNL): Utilizzato nei terminali di ricezione del GNL e nelle linee di trasferimento dell'azoto liquido delle unità di separazione dell'aria. Le estremità dei tronconi in acciaio inossidabile austenitico mantengono un'eccellente resistenza agli urti alle basse temperature. Se accoppiati con flange di giunzione, compensano efficacemente la massiccia contrazione assiale causata dal ritiro a freddo, prevenendo fratture fragili.

2. Linee di olio pesante e tracciate a vapore ad alta temperatura (≥400 ℃): Utilizzato nelle unità di distillazione atmosferica/sotto vuoto delle raffinerie e nelle linee di gas di idrocarburi ad alta temperatura di cracking catalitico. Le estremità del troncone a modello lungo posizionano la saldatura di testa lontano dalla zona di sollecitazione del rivestimento ad alta temperatura, prevenendo il cedimento della superficie di tenuta della flangia a causa dello scorrimento ad alta temperatura.

3. Condotte per liquami ad alta erosione e con cuscinetti solidi: Utilizzato nelle linee di circolazione dei liquami di calcare di desolforazione e di trasporto dei liquami minerari e metallurgici. Il foro interno liscio dell'estremità del tronchetto non presenta sporgenze di saldatura, eliminando la deposizione di fanghi e l'erosione localizzata dei vortici. Dopo l'usura, è necessario sostituire solo l'estremità del tronchetto e non la costosa flangia di grande diametro.

4. Sistemi per ultra-alto vuoto (≤10⁻⁵ Pa): Utilizzato nelle linee di evacuazione delle camere a vuoto dell'industria dei semiconduttori e del fotovoltaico. La superficie di tenuta è ultra rifinita e abbinata a guarnizioni in rame prive di ossigeno o anelli a C metallici per ottenere tassi di degassamento e tassi di perdita estremamente bassi sotto vuoto ultra spinto.

​3.Vantaggi del prodotto

4.Specifiche chiave del prodotto

Domande frequenti

1. Sei una società commerciale o un produttore? Siamo produttori, puoi vedere la certificazione.

2. Quanto tempo è il tempo di consegna? Generalmente sono 5-10 giorni se la merce è in stock. oppure sono 15-20 giorni se la merce non è in magazzino, in base alla quantità.

3. Fornite campioni? è gratuito o extra? Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.

4. Quali sono i termini di pagamento? Pagamento <=1000 USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
