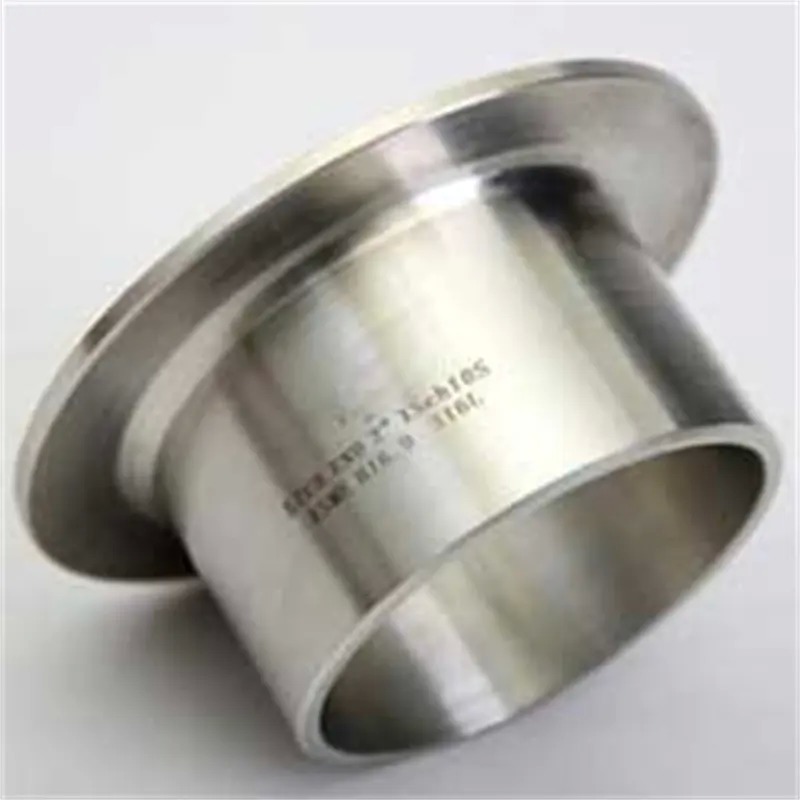

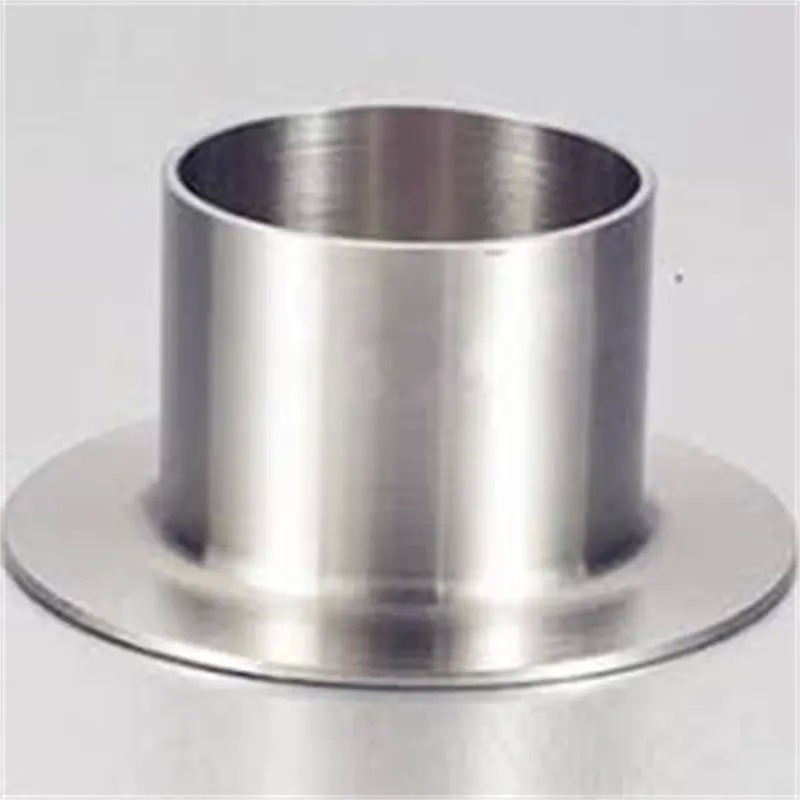

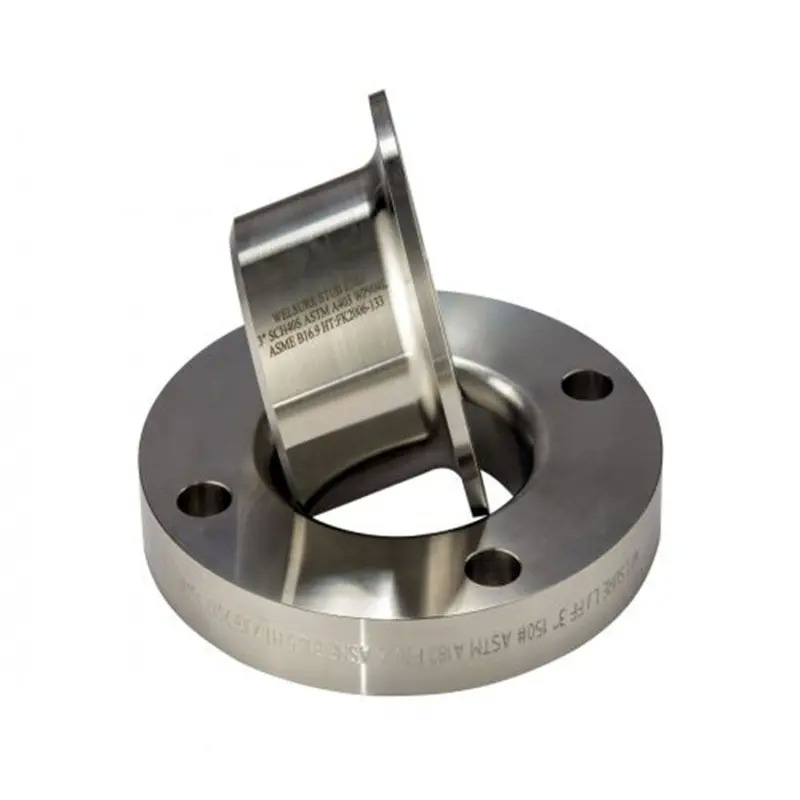

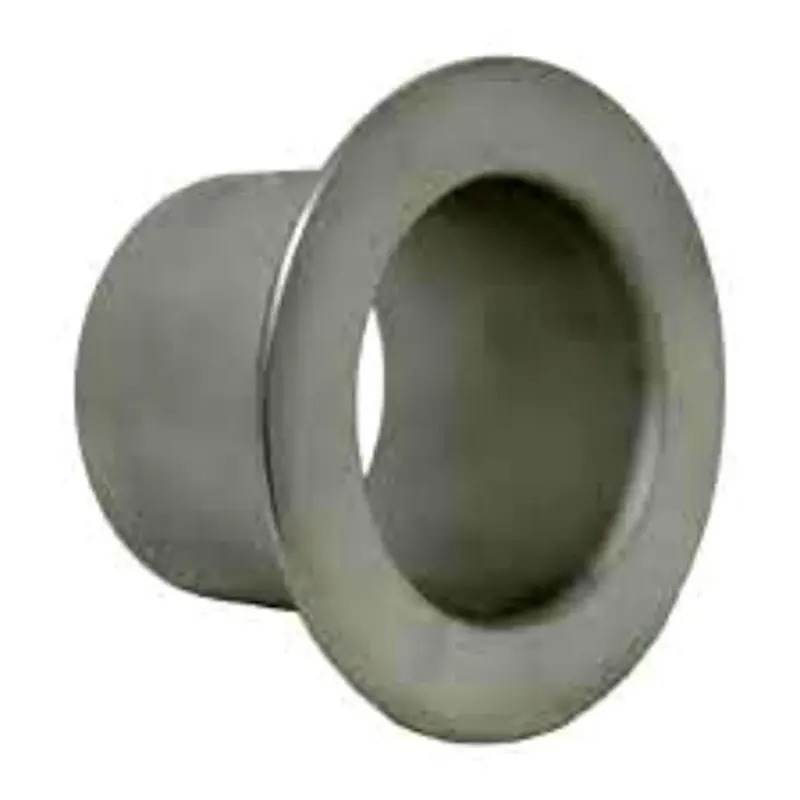

Raccordi a saldare di testa ASME B16.9 con estremità a testa lunga in acciaio inossidabile

Acciaio inossidabile Confezioni a stilo lungo Confine di stucco con saldatura a poppa ASME B16.9

1Descrizione del prodotto

Le estremità in acciaio inossidabile sono componenti di terminazione di tubi specificamente progettati per un rapido assemblaggio in loco e una conveniente manutenzione futura.formano un "distaccabile"Il prodotto esce dalla fabbrica con il fianco già formato, annelato con soluzione,e la faccia di sigillamento con finitura di precisione. In loco, è necessaria solo una singola saldatura a scapo per integrarla con il sistema di tubazioni. Rispetto alle tradizionali flange di collo di saldatura, riduce significativamente la difficoltà di taglio preciso in loco,coniatura, e saldatura per allineamento ad alta quota per tubi di grande portata, rendendola particolarmente adatta a progetti con orari stretti, spazi di installazione ristretti o applicazioni con frequenti riviste future.

2.Applicazioni del prodotto

Questo prodotto è particolarmente adatto per i seguenti quattro scenari di ingegneria tipici:

1. Operazioni in alta quota e in spazio ristretto: nei piani superiori dei supporti per tubi o nei mezzanini di attrezzature in cui è difficile sollevare, solo l'anello di flange leggero deve essere scivolato sull'estremità del tassello e avvitato.Non è richiesto un sollevamento di flange integrale pesante, riducendo significativamente i rischi per la sicurezza associati al lavoro in quota.

2. Apertura/pulizia frequente di filtri e scambiatori di calore: nei filtri pre-pompa degli impianti chimici e nelle connessioni dei canali degli scambiatori di calore, questo prodotto consente un rapido smontaggio,soddisfare le esigenze operative per la rimozione regolare dei depositi di coke o la sostituzione degli elementi filtranti.

3. Sezioni di transizione flessibili alle estremità dei rack dei tubi e agli ugelli delle apparecchiature: utilizzato per il collegamento di grandi linee di ingresso/uscita del compressore e della turbina.prevenzione dei danni alle interfacce causati da connessioni rigide.

4. Assemblaggio rapido di condotte temporanee e linee di messa in servizio: Durante le fasi di messa in servizio dei progetti, le linee temporanee spesso modificate possono essere rapidamente assemblate e smantellate utilizzando le estremità dei stub e le flange di giunzione.I raccordi possono essere riutilizzati in più luoghi, riducendo gli investimenti una tantum.

3.Vantaggi del prodotto

4.Funzioni del prodotto

1. Tolleranza e funzione di regolazione fine per l'allestimento in loco: la sezione rettilinea della punta del tubo ha una certa lunghezza.garantire un allineamento senza sollecitazioni tra la superficie della flange e l'ugello dell'apparecchiatura.

2. Trasmissione uniforme della forza di avvolgimento e funzione di ammortizzazione: La superficie di transizione curva sul retro del giro distribuisce uniformemente la pretensione del bullone su tutta la circonferenza di tenuta, evitando la sovracompressione locale e il collasso della guarnizione.il vuoto di adattamento tra la spalla posteriore e l'apertura della flange fornisce un micro-cuscinamento, riducendo l'impatto diretto dei carichi d'urto sulla saldatura.

3. Funzione di finestra di ispezione on-line per il sistema di tubazioni: dopo aver disconnesso la flangia della giunzione del fianco, l'interno dell'estremità del bastone e la parete del tubo possono essere esposti direttamente per l'ispezione.porto di ispezione temporanea, che consente l'esame al boroscopo delle condizioni interne di corrosione o di scallatura.

4. Isolamento rapido delle tubazioni e funzione di inserimento della piastra cieca: quando è necessario un isolamento temporaneo di una sezione di tubo, una persiana a pagaia può essere inserita direttamente tra la faccia del cerchio della parte finale del cerchio e la flangia della giunzione del cerchio,ottenere un rapido isolamento del processo senza ulteriore taglio di tubi.

Domande frequenti

1Siamo produttori, potete vedere la certificazione.

2.Quanto tempo è il vostro tempo di consegna? generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, è secondo la quantità.

3. Fornisci campioni? è gratuito o extra? Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.

4. Quali sono i vostri termini di pagamento? Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
