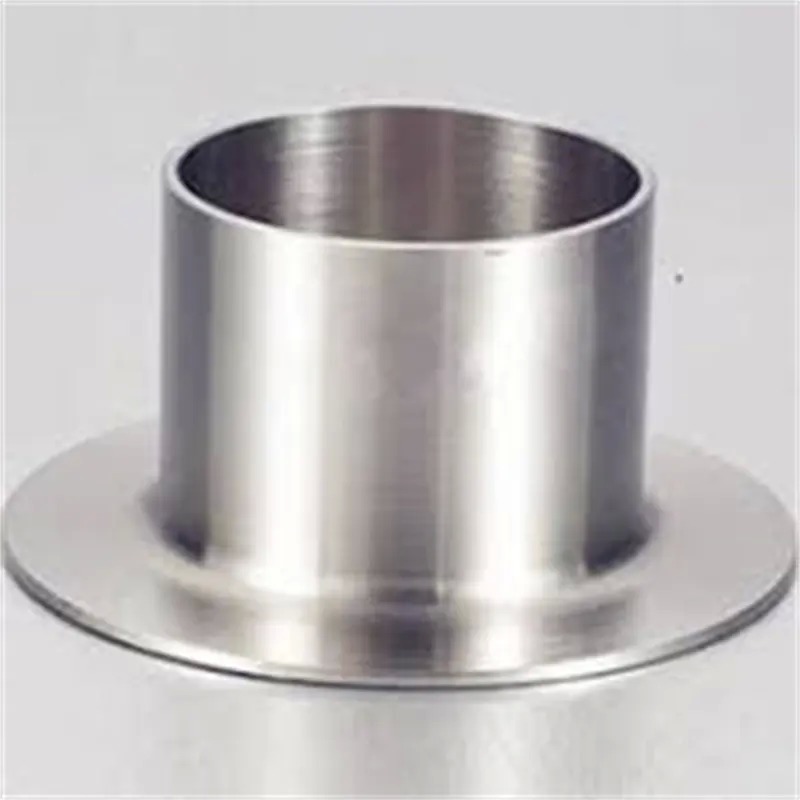

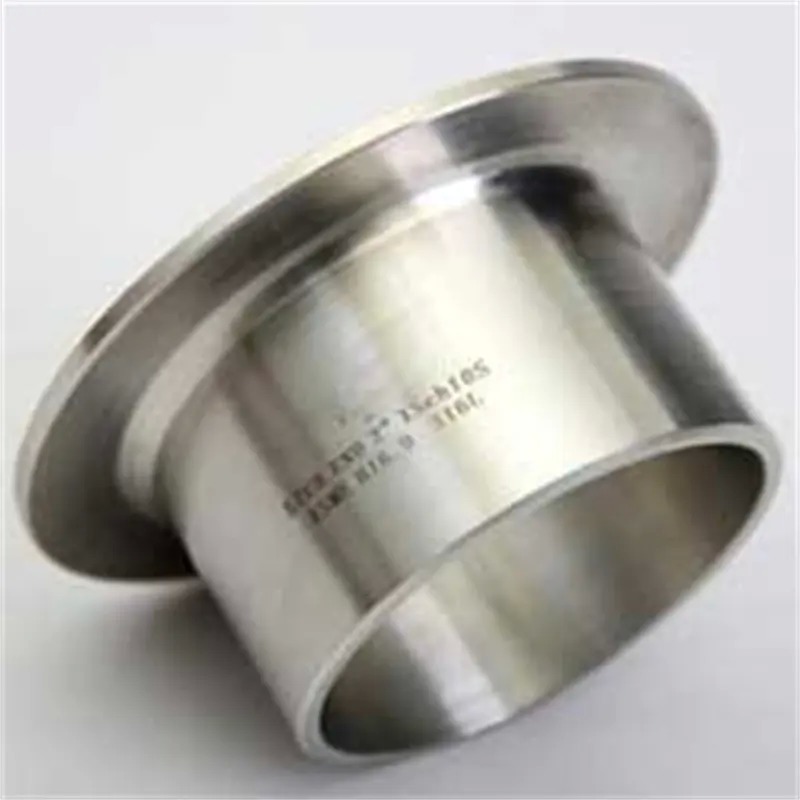

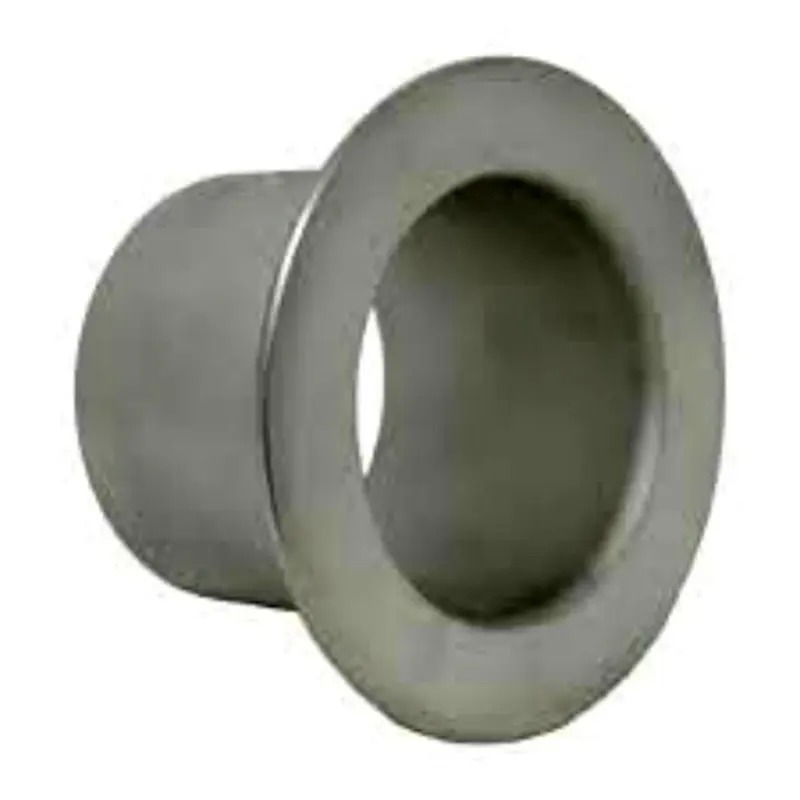

MSS SP-43 Giunto a sovrapposizione con modello corto in acciaio inossidabile 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Luogo di origine Shangai, Cina
Marca TOBO
Certificazione ISO/TUV/SGS
Numero di modello Acciaio inossidabile Stub Ends
Quantità di ordine minimo 1 pz
Prezzo Negoziabile
Imballaggi particolari Pacco di spedizione standard
Tempi di consegna 15-30 giorni lavorativi
Termini di pagamento T/T, Western Union
Capacità di alimentazione 10 tonnellate/mese
Dettagli
Nome del prodotto MSS SP-43 Giunto a sovrapposizione con modello corto in acciaio inossidabile 316L Standard ASME B16.9/MSS SP-43
Grrade materiale UNSS31803 E-mail andyhuang@cnjdgy.com
Resistenza alla corrosione Eccellente Finisce Smussato, normale
Superficie Soluzione di decapaggio Materiale Acciaio inossidabile (comunemente SS304, SS316, SS316L)
Tecnica Coniato a freddo Numero modello 1/2
Classe di pressione 150#, 300#, 600#, 900#, 1500#, 2500# Tipo finale Estremità saldata di testa
Imballaggio Custodia in legno Standard ASME B16.9, MSS SP-43
Tipi Senza soluzione di continuità Modulo Raggio lungo, breve raggio, riducentesi
Evidenziare

stub end in acciaio inossidabile MSS SP-43

,

Fabbricazione a partire da semi di legno

,

stub end in acciaio inossidabile a passo corto
Lasciate un messaggio
Descrizione di prodotto

Raccordi a saldare a manicotto in acciaio inossidabile MSS SP-43, tipo corto a giunto flangiato 316L



1. Descrizione del prodotto

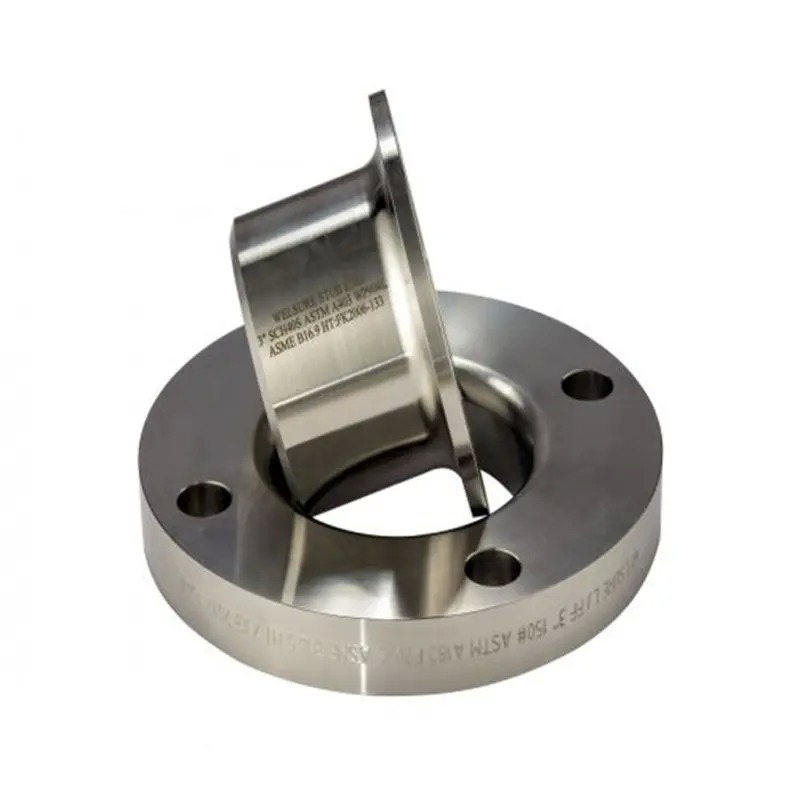

I raccordi a saldare a manicotto in acciaio inossidabile (noti anche come raccordi a giunto flangiato) sono raccordi per tubi che trasformano le estremità dei tubi in facce di connessione flangiate. Sono costituiti da una sezione di tubo dritta e da un lembo svasato a un'estremità. La faccia del lembo funge da superficie di tenuta, mentre la spalla posteriore sopporta il carico di fissaggio della flangia a giunto flangiato. Il prodotto non include una flangia e deve essere abbinato a flange a giunto flangiato. I materiali includono 304/304L, 316/316L, acciaio inossidabile duplex e leghe a base di nichel. In base al contorno posteriore, sono classificati come Tipo A (transizione a collo dritto), Tipo B (transizione curva) e Tipo C (forgiato ispessito), adatti a diverse classi di pressione e requisiti di spessore della parete. Offrono una soluzione di connessione economica e flessibile per i sistemi di tubazioni.

2.Applicazioni del prodotto

  1. Utilizzati con flange a giunto flangiato per formare assemblaggi completi di connessione flangiata per vari sistemi di tubazioni in acciaio.

  2. Linee di trasmissione di fluidi corrosivi: Il raccordo a saldare a manicotto entra in contatto con il fluido con acciaio inossidabile, mentre l'anello della flangia può essere in acciaio al carbonio, consentendo una selezione di materiali a zone.

  3. Sistemi di tubazioni di grande diametro: L'anello della flangia rotante indipendente risolve le difficoltà di allineamento dove la rotazione di tubi di grande diametro è impraticabile.

  4. Sezioni di tubo che richiedono manutenzione regolare: Come le linee di aspirazione delle pompe, i canali degli scambiatori di calore e gli ugelli di scarico dei reattori che richiedono una pulizia frequente.

  5. Linee soggette a vibrazioni o spostamenti termici: Il gioco di accoppiamento attenua le vibrazioni e assorbe lievi espansioni termiche assiali.

  6. Principali settori a valle: Raffinazione del petrolio, ingegneria offshore, lavorazione del gas naturale, lavorazione alimentare, semiconduttori e unità di separazione dell'aria.

​

​3. Vantaggi del prodotto

Dimensioni di confronto Raccordo a saldare a manicotto in acciaio inox + Flangia a giunto flangiato Flangia a collo saldato tradizionale (integrale)
Costo del materiale Solo il raccordo a saldare a manicotto utilizza acciaio inox; l'anello della flangia può essere in acciaio al carbonio, offrendo notevoli risparmi L'intera flangia è in acciaio inox; molto costosa nei grandi diametri
Facilità di installazione L'anello della flangia ruota liberamente; l'allineamento dei bulloni è facile; un operaio può farlo Richiede la rotazione dell'intera flangia o del tubo; installazione difficile
Manutenzione/Smontaggio Allentare i bulloni per separare; nessun lavoro a caldo richiesto Richiede il taglio della flangia saldata; difficile e non riutilizzabile
Numero di saldature Richiede solo 1 saldatura di testa Richiede 2 saldature d'angolo (collo della flangia al tubo)
Distribuzione delle sollecitazioni La saldatura è lontana dalla faccia di tenuta; le sollecitazioni termiche non si sovrappongono La saldatura è adiacente al collo della flangia; rischio di maggiore concentrazione di sollecitazioni
Carichi sugli ugelli Nessun momento flettente trasmesso; protegge gli ugelli delle apparecchiature Connessione rigida; il momento flettente del tubo si trasferisce direttamente all'apparecchiatura
Comunanza dei pezzi di ricambio Gli anelli delle flange sono intercambiabili tra i materiali; meno tipi di pezzi di ricambio Ogni materiale e dimensione è dedicato; inventario complesso di pezzi di ricambio





MSS SP-43 Giunto a sovrapposizione con modello corto in acciaio inossidabile 316L

4. Specifiche tecniche chiave

Parametro Dettagli delle specifiche
Standard applicabili ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Materiali comuni 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, Alloy 625, ecc.
Copertura delle dimensioni Senza saldatura: DN15～DN600; Saldato: DN15～DN1800
Programmi di spessore della parete Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Corrispondenza classe di pressione Classe 150 ～ Classe 2500 (a seconda della classe della flangia di accoppiamento)
Selezione tipo di lembo Tipo lungo (collo dritto più lungo, per Sch 40S e superiori); Tipo corto (compatto, per pareti sottili Sch 5S/10S)
Tipo di struttura del lembo Tipo A (con transizione a collo dritto), Tipo B (transizione curva, senza collo dritto), Tipo C (integrale forgiato ispessito)
Finitura della faccia di tenuta Scanalature concentriche o a spirale, Ra ≤ 6.3μm; Grado di precisione Ra ≤ 3.2μm
Forma dello smusso Estremità per saldatura di testa secondo ASME B16.25, smusso a V o U, angolo 30°～37.5°
Flangia di accoppiamento consigliata Flangia a giunto flangiato, disponibile in acciaio al carbonio, acciaio al carbonio zincato o acciaio inox corrispondente al raccordo a saldare a manicotto
Ispezioni di fabbrica Ispezione dimensionale completa, ispezione visiva; penetrante colorato PT/MT; campionamento RT (tipo saldato); test di corrosione intergranulare (se richiesto)

FAQ

1. Siete una società commerciale o un produttore? Siamo un produttore, potete vedere la certificazione.

2. Quanto tempo è il vostro tempo di consegna? Generalmente sono 5-10 giorni se le merci sono in magazzino. O sono 15-20 giorni se le merci non sono in magazzino, è secondo la quantità.

3. Fornite campioni? È gratuito o extra? Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.

4. Quali sono i vostri termini di pagamento? Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
