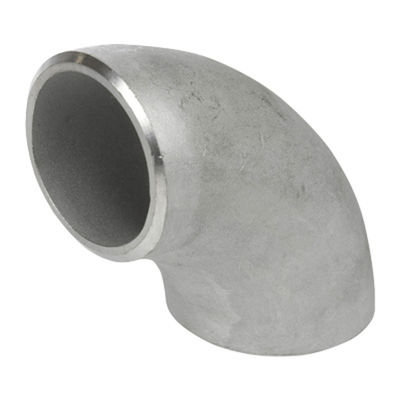

Raccordi per saldatura di testa CuNi Gomito 90D LR ASTM B466 UNS C70600 ASME B16.9

Raccordi per saldatura di testa in CuNi Gomito 90D LR ASTM B466 UNS C70600 ASME B16.9

1. Descrizione del prodotto

Questo prodotto è un gomito a saldatura di testa a 90 gradi a raggio lungo (LR) fabbricato in UNS C70600 (CuNi 90/10) in conformità con ASTM B466 e ASME B16.9 standard . Il design LR presenta un raggio di curvatura pari a 1,5 volte il diametro del tubo (R = 1,5D), garantendo un flusso fluido con minima perdita di pressione . CuNi 90/10 è una lega rame-nichel a soluzione solida con struttura a fase alfa, che offre un eccellente equilibrio tra resistenza alla corrosione, resistenza e convenienza economica .

2. Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questo gomito LR a 90° è ideale per esigenti sistemi di acqua di mare e fluidi corrosivi :

• Marina e cantieristica navale: Sistemi di raffreddamento ad acqua di mare, sistemi antincendio, linee di zavorra, sistemi di sentina

• Petrolio e gas offshore: Piattaforme di produzione, condotte sottomarine, unità FPSO

• Impianti di desalinizzazione: Presa d'acqua di mare, linee di alimentazione ad osmosi inversa, scarico di salamoia

• Generazione di energia: Sistemi di raffreddamento dei condensatori, condotte di acqua di circolazione

• Trattamento chimico: Sistemi di gestione di fluidi corrosivi

4. Vantaggi

• Resistenza alla corrosione superiore: Eccezionale resistenza all'acqua di mare, alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione; forma un film di ossido protettivo che migliora con il tempo di servizio

• Resistenza al biofouling: Resiste naturalmente alla crescita biologica marina; il rilascio di ioni cuprici rallenta l'insediamento degli organismi

• Conveniente: Il minor contenuto di nichel offre significativi risparmi sui costi dei materiali rispetto al C71500

• Eccellente saldabilità: Nessuna trasformazione di fase durante la saldatura; mantiene la resistenza alla corrosione

• Design a raggio lungo: R=1,5D garantisce un flusso regolare e una ridotta turbolenza

5. Funzioni

Il gomito LR a 90° cambia la direzione del flusso del fluido all'interno di un sistema di tubazioni di 90 gradi con minima perdita di pressione, grazie al design a raggio lungo che riduce la resistenza al flusso e la turbolenza .

6. Istruzioni di installazione

1. Preparazione: Sgrassare e pulire accuratamente le estremità dei tubi e le aree di saldatura del gomito con solvente approvato per rimuovere olio, grasso e ossidazione .

2. Preparazione del bordo: Per spessori di parete ≥3 mm, preparare una scanalatura a V con un angolo incluso di 60-75° .

3. Allineamento: Allineare accuratamente il gomito con i tubi di collegamento; le saldature di tack devono essere ridotte al minimo e pulite accuratamente .

4. Saldatura: Utilizzare il processo TIG (GTAW) con filo di apporto ERCuNi (AWS A5.7). Protezione: argon puro al 100%; è richiesto il back-purging per il passaggio di radice per prevenire l'ossidazione. Mantenere una lunghezza d'arco ridotta e utilizzare la tecnica del cordone diritto .

5. Post-saldatura: Lasciare fluire il gas sulla saldatura dopo il completamento; non è richiesto alcun trattamento termico post-saldatura .

7. Precauzioni

• Pulizia: Richiede un grado di pulizia superiore all'acciaio; utilizzare strumenti dedicati in acciaio inossidabile

• Controllo della temperatura: La temperatura interpass non deve superare i 120°C; preriscaldare a circa 25°C in condizioni fredde/umide

• Sensibilità al cratere: Utilizzare un dispositivo di riduzione della corrente per prevenire cricche nel cratere; ridurre gradualmente la corrente alle fermate

• Niente azoto: Non deve essere utilizzato come gas di back-purge

8. Spedizione e consegna

• Tempo di consegna standard: 10–100 giorni a seconda della quantità dell'ordine e delle specifiche .

9. Termini di pagamento

• I metodi internazionali comuni includono T/T (Bonifico Telegrafico) e L/C a vista (Lettera di Credito) .

10. Imballaggio

• I prodotti sono imballati in modo sicuro in casse di compensato o casse di legno per garantire un trasporto sicuro .

11. Politica post-vendita / Resi e garanzia

• Tutti i prodotti sono sottoposti a un'ispezione di qualità rigorosa al 100% prima della spedizione.

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terze parti.

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.

FAQ

1. Siete una società commerciale o un produttore?
    Siamo un produttore, potete vedere la certificazione.
2. Quanto tempo è il vostro tempo di consegna?
    Generalmente sono 5-10 giorni se le merci sono in magazzino. o sono 15-20 giorni se le merci non sono in magazzino, è secondo la quantità.
3. Fornite campioni? è gratuito o extra?
    Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.
4. Quali sono i vostri termini di pagamento?
    Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
