Raccordi per tubi forgiati CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

Fittings per tubi forgiati CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1Descrizione del prodotto

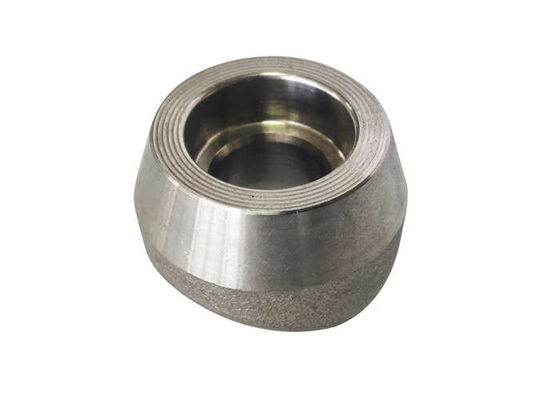

Questo prodotto è un Soccolet CuNi forgiato prodotto conC71500 UNS(70/30 lega di rame e nichel / CuNi 70/30)ASTM B466- eASME B16.11normeUn Sockolet è un dispositivo di connessione di rami specializzato utilizzato per collegare un tubo di rami più piccolo a un tubo principale più grande (tubo di corsa).un apparecchio della famiglia Olet è modellato per corrispondere alla curvatura del tubo di scarico e contiene rinforzo interno, rendendolo più resistente e più adatto alle applicazioni ad elevato stress. UNS C71500 offre una resistenza superiore rispetto a C70600 a causa del suo contenuto di nichel del 30%. Questo dispositivo di classe 3000# da 1" è dotato di una connessione di saldatura a presa (SW) sia sul lato del ramo che sul lato del tubo principale.

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questo Sockolet è ideale per sistemi di acqua di mare e fluidi corrosivi che richiedono collegamenti a rami:

• Marina e costruzione navale: sistemi di tubazione dell'acqua di mare, piattaforme offshore, tubazioni di bordo

• Petrolio e gasLinee di processo ad alta pressione, applicazioni sottomarine, linee di iniezione chimica

• Generazione di energia: condensatore e scambiatori di calore

• Trasformazione chimica: manipolazione di fluidi corrosivi, apparecchiature farmaceutiche

• Tap di strumentazione: Sistemi di tubazioni a spazio limitato

4. Vantaggi

• Resistenza alla corrosione superiore: eccezionale resistenza alla corrosione dell'acqua di mare, alla fessurazione e alla rottura da cloruro

• Resistenza alle inquinanti biologiche: Naturalmente resiste alla crescita biologica marina

• Forza accresciuta: il 30% di nichel fornisce una resistenza superiore a 90/10 CuNi

• Affidabilità della saldatura a presa: Fornisce un collegamento permanente a prova di perdite con elevata resistenza al allentamento

• Rafforzamento interno: Il design delle prese è più resistente delle connessioni standard per applicazioni ad elevato stress

• Risparmio economico: La saldatura senza filo riduce i tempi di installazione e i costi di manodopera rispetto alle connessioni a flange

5. Funzioni

Il Sockolet crea un collegamento di rami rinforzato da un tubo principale più grande a un tubo ramificato più piccolo (1").giunzione impermeabile per la deviazione dei fluidiLa connessione della saldatura a presa consiste nell'inserire il tubo nella presa e nell'applicare una saldatura a filettatura attorno all'articolazione, formando una saldatura permanente.connessione ad alta pressione adatta a ambienti ad alta temperatura e pressione.

6. Istruzioni di installazione

1. Preparazione: Pulire accuratamente la superficie del tubo e l'interno della presa Sockolet; rimuovere tutta la sporcizia, l'olio e i detriti.

2. Marcatura: segna la posizione esatta della perforazione sul tubo di scarico per specifica.

3. Perforazione: Forare il tubo di scarico nel punto indicato fino al diametro richiesto.

4. Posizionamento appropriato: posizionare il Sockolet sul foro perforato, assicurando un corretto allineamento con la curvatura del tubo di scarico.

5. Saldatura: inserire il tubo di ramificazione nella presa Sockolet lasciando un buco di espansione di 1/16 " (1,6 mm).Eseguire la saldatura di filettatura attorno sia al tubo Sockolet-to-run che alle giunzioni del tubo ramificato-to-Soccolet utilizzando WPS approvato con saldatori certificati.

6. Pulizia: pulizia e ispezione post-saldura secondo la procedura di qualità; non è richiesto alcun trattamento termico post-saldura.

7. Precauzioni

• Disparità di socket: L'intervallo di espansione di 1/16" è obbligatorio per evitare la crepazione da espansione termica durante il funzionamento.

• Pulizia: richiede un grado di pulizia più elevato rispetto alla fabbricazione in acciaio per evitare la contaminazione.

• Limite di temperatura: Temperatura massima di funzionamento ~ 400°C; evitare il funzionamento al di sopra di tale intervallo.

• Procedura di saldatura: utilizzare per la saldatura gas inerti (argon) per evitare l'ossidazione.

• Metalli di riempimento: utilizzare per la saldatura un metallo di riempimento di 70/30 CuNi (ad esempio, ERCuNi).

• Ispezione: Esame visivo e PT raccomandato per l'integrità della saldatura dei filetti dopo l'installazione.

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorni, a seconda della quantità di ordine e della disponibilità delle specifiche.

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito).

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto.

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli qualitativi prima della spedizione, con certificati di prova di fabbricazione (EN 10204 3.1/3.2) disponibili.

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto o i rapporti di ispezione pertinenti.

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.

Domande frequenti

1Lei e'un' azienda commerciale o un produttore?
Siamo produttori, potete vedere la certificazione.
2Quanto dura la consegna?
Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
3Fornisci dei campioni?
Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
4Quali sono i vostri termini di pagamento?
Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
