1Descrizione del prodotto

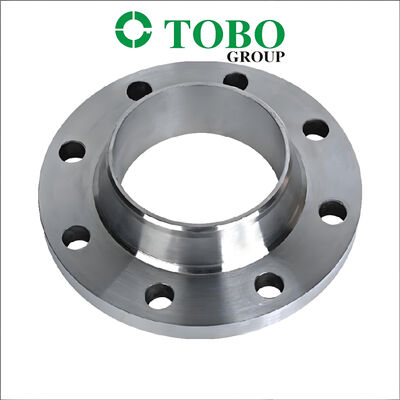

Questo prodotto è una flangia a collo di saldatura (WN) fabbricata conUNS S31803(Duplex 2205 / F51) in acciaio inossidabileASTM A815- eASME B16.5UNS S31803 è un acciaio inossidabile a doppia fase con una microstruttura di circa il 50% di ferrite e il 50% di austenite,offrendo circa il doppio della resistenza al rendimento degli acciai inossidabili austenitici della serie 300 standard come 304L o 316L mantenendo una buona duttilità e saldabilitàLa flangia del collo di saldatura presenta un mozzo conico che passa liscio alla parete del tubo, fornendo elevata resistenza, distribuzione delle sollecitazioni e affidabilità della tenutaQuesta flangia da 4 pollici è progettata per il collegamento permanente con saldatura a nastri in tubi di servizio ad alta pressione e corrosivi.

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questa flangia per collo di saldatura è ideale per sistemi a alta pressione e fluidi corrosivi:

• Petrolio e gas offshore: sistemi di iniezione di acqua di mare, condotte di processo su piattaforme, linee di flusso sottomarine e risers

• Trasformazione chimica: Fluidi di processo contenenti cloruri, servizi acidi

• Impianti di desalinizzazione: Tubi di alimentazione a membrana RO ad alta pressione

• Pelle e cartaLinee di sbiancamento del biossido di cloro

• FPSO: Tubi di processo di parte superiore esposti all'atmosfera marina

• Generazione di energia: sistemi di raffreddamento ad alta temperatura, scambiatori di calore

4. Vantaggi

• Forza superiore: La resistenza al rendimento è da 2,5 a 3 volte quella del 316L, consentendo pareti più sottili e sistemi di tubazioni più leggeri per pressioni nominali equivalenti

• Eccellente resistenza alla corrosione: PREN ~ 34-36 fornisce un'eccellente resistenza alle crepe, alla corrosione delle fessure e alla rottura da corrosione da cloruro

• Disegno del collo di saldatura: Il mozzo conico fornisce una transizione agevole delle sollecitazioni, un'eccellente resistenza alla stanchezza e al ciclo termico

• Buona saldabilità: Compatibile con le procedure di saldatura standard; richiesto il ricottura in soluzione dopo saldatura per mantenere la microstruttura 50/50 austenite-ferrite

• Risparmio economico: Il contenuto di nichel più basso rispetto ai gradi austenitici consente di risparmiare sui costi dei materiali fornendo prestazioni superiori

5. Funzioni

La flangia del collo di saldatura fornisce un punto di connessione a bullone permanente e a prova di perdite per unire tubi, valvole o attrezzature nei sistemi di tubazione ad alta pressione.formando una struttura unificata che distribuisce uniformemente lo stress e riduce al minimo la concentrazione di pressione all'articolazioneLa faccia della flange (in genere la faccia sollevata) ospita una guarnizione per garantire una tenuta affidabile quando è avvitata a una flange di accoppiamento.

6. Istruzioni di installazione

1. Ispezione dello sbalaggio: Controllare il danno nel transito; verificare le marcature, le dimensioni e la classe di pressione per ASME B16.5

2. Preparazione della superficie: Pulire la convezione della saldatura e l'area adiacente con strumenti speciali; rimuovere tutto l'olio, il grasso e i contaminanti

3. Allineamento: allineare accuratamente il collo della flange con l'estremità del tubo, assicurando un corretto allineamento e quadratura

4. SaldaturaPer i materiali duplex è essenziale un controllo rigoroso del calore in entrata.Per mantenere la struttura duplex e la resistenza alla corrosione è necessario il ricottamento in soluzione a 1020-1100°C seguito da raffreddamento con acqua

5. Installazione di guarnizioni: collocare una guarnizione adeguata (ad esempio, spirale, PTFE) sulla superficie della flange

6. Fessurazione: installare i bulloni e stringere in sequenza di coppia trasversale al valore di coppia raccomandato

7. Test idrotest: pressione di prova = 1,5 × pressione di progetto; temperatura ambiente non inferiore a 5°C

7. Precauzioni

• Bilancio della ferrite: assicurare che il contenuto di ferrite rimanga compreso tra il 40-60% in volume.

• Limitazione della temperatura: Non raccomandato per l' impiego a temperature superiori a 300°C o inferiori a -50°C a causa di una ridotta resistenza

• Pulizia: richiede un grado di pulizia più elevato rispetto alla fabbricazione in acciaio al carbonio; utilizzare attrezzi speciali per prevenire la contaminazione

• Torsione di avvolgimento: Non superare la coppia raccomandata per evitare danni alle guarnizioni o distorsioni delle flange

• Selezione delle guarnizioni: scegliere il materiale di guarnizione compatibile con il mezzo di servizio e le condizioni di pressione/temperatura

• Controllo della qualità: sono richieste prove di contenuto di ferrite secondo ASTM E562 e prove di corrosione secondo ASTM A262 o ASTM G48

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorniper le dimensioni standard; le categorie super duplex e le dimensioni maggiori possono richiedere12-20 settimanetempo di consegna

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, conCertificati di prova di mulino (EN 10204 3.1/3.2)obbligatori, compresi i risultati delle prove di contenuto di ferrite e di corrosione

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto pertinenti o i rapporti di ispezione di terzi

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.
