Flangia a sovrapposizione ASTM A815 UNS S31803 Acciaio Inossidabile Duplex 2" ASME B16.5

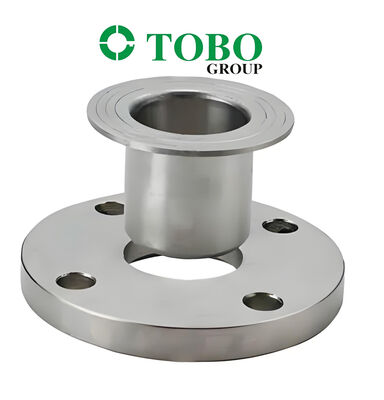

Flangia a giunto libero ASTM A815 UNS S31803 Acciaio Inossidabile Duplex 2”ASME B16.5

1. Descrizione del Prodotto

Questo prodotto è una flangia a giunto libero (LJ) prodotta in acciaio inossidabile UNS S31803 (Duplex 2205 / F51) in conformità con gli standard ASTM A815L/C a vista (Lettera di Credito)ASME B16.5 . Una flangia a giunto libero (chiamata anche "flangia mobile") è un assemblaggio a due parti costituito da una flangia di supporto e un codolo. Il codolo viene saldato a testa a piena penetrazione al tubo, e la flangia a giunto libero scorre sul codolo. La flangia stessa non è direttamente collegata al tubo o al codolo, permettendole di ruotare liberamente. L'UNS S31803 è un acciaio inossidabile bifase con una microstruttura di circa il 50% di austenite e il 50% di ferrite, offrendo circa il doppio della resistenza allo snervamento degli acciai inossidabili austenitici standard della serie 300 come il 304/316L. Questa flangia da 2" è progettata per applicazioni che richiedono smontaggi frequenti, flessibilità di allineamento e elevata resistenza alla corrosione.2. Parametri Chiave del Prodotto

Parametro

Questa flangia a giunto libero è ideale per ambienti corrosivi e sistemi che richiedono manutenzione frequente:

Petrolio e Gas

• : Piattaforme offshore, tubazioni sottomarine, linee di iniezione chimicaTrattamento Chimico

• : Flussi di processo contenenti cloruri, servizi acidiIngegneria Navale

• : Sistemi di tubazioni per acqua di mare, costruzioni navali, impianti di desalinizzazioneGenerazione di Energia

• : Sistemi di acqua di raffreddamento, scambiatori di caloreCarta e Cellulosa

• : Linee di sbiancamento, sistemi di digestoriTubazioni a bassa pressione e di grande diametro

• : Dimensioni superiori a 24" sono comunemente prodotte come giunti liberi4. Vantaggi

Design Flangia Rotante

• : La flangia di supporto può ruotare liberamente, consentendo un facile allineamento dei fori dei bulloni anche quando i tubi sono disallineatiConveniente

• : Solo il codolo deve essere realizzato in acciaio inossidabile duplex; la flangia di supporto può essere prodotta in acciaio al carbonio a basso costo, riducendo significativamente i costi complessivi del sistemaResistenza Superiore

• : La resistenza allo snervamento è circa il doppio rispetto all'acciaio austenitico 316L, consentendo design con pareti più sottiliEccellente Resistenza alla Corrosione

• : PREN ~34-36 fornisce un'eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione da cloruriManutenzione Facile

• : Il design a giunto libero consente uno smontaggio e rimontaggio rapidi senza taglio o saldatura per l'ispezione e la pulizia delle tubazioni5. Funzioni

La flangia a giunto libero fornisce un punto di connessione imbullonato staccabile e a tenuta stagna per unire tubi, valvole o attrezzature in un sistema di tubazioni

. Il codolo viene saldato a testa a piena penetrazione al tubo e la flangia di supporto scorre su di esso, permettendo alla flangia di ruotare liberamente per l'allineamento dei fori dei bulloni. La faccia della flangia accoglie una guarnizione per garantire una tenuta affidabile quando imbullonata a una flangia di accoppiamento. Questo design è particolarmente utile per sistemi che richiedono manutenzione, pulizia o sostituzione di componenti frequenti.6. Istruzioni di Installazione

Ispezione all'apertura della confezione

1. : Controllare eventuali danni durante il trasporto; verificare le marcature e le dimensioni secondo ASME B16.5Preparazione Superficiale

2. : Pulire il bisello di saldatura del codolo e l'area adiacente utilizzando strumenti dedicati; rimuovere tutto l'olio, il grasso e i contaminantiSaldatura del Codolo

3. : Saldare a testa a piena penetrazione il codolo al tubo seguendo le WPS approvate con saldatori certificati. Per i materiali duplex, è essenziale un rigoroso controllo del calore di apporto. È richiesta la ricottura di solubilizzazione a 1020-1100°C seguita da tempra in acqua per mantenere la struttura duplex e la resistenza alla corrosioneAssemblaggio Flangia

4. : Far scorrere la flangia di supporto a giunto libero sul codoloInstallazione Guarnizione

5. : Posizionare una guarnizione adatta (es. a spirale, PTFE) sulla faccia della flangiaBullonatura

6. : Allineare i fori dei bulloni ruotando liberamente la flangia di supporto, installare i bulloni e serrare con una sequenza di coppia incrociata al valore di coppia raccomandatoProva Idraulica

7. : Pressione di prova = 1.5 × pressione di progetto; temperatura ambiente non inferiore a 5°C7. Precauzioni

Equilibrio Ferritico

• : Assicurarsi che il contenuto di ferrite rimanga tra il 40-60% in volume. Un trattamento termico improprio è la causa più comune di rapporti di ferrite fuori specificaLimitazione di Temperatura

• : Non raccomandato per uso sopra i 300°C o sotto i -50°C a causa della ridotta tenacitàPulizia

• : Richiede un grado di pulizia superiore rispetto alla fabbricazione in acciaio al carbonio; utilizzare strumenti dedicati per prevenire la contaminazioneCoppia di Serraggio Bulloni

• : Non superare la coppia raccomandata per evitare danni alla guarnizione o distorsione della flangiaSelezione Guarnizione

• : Scegliere materiale della guarnizione compatibile con il fluido di servizio e le condizioni di pressione/temperaturaCompatibilità Codolo

• : Assicurarsi che il tipo di codolo (A, B o C) corrisponda al design della flangia a giunto libero8. Spedizione e Consegna

Il tempo di consegna standard è tipicamente

• 15–30 giorni per le dimensioni standard; dimensioni maggiori e specifiche personalizzate potrebbero richiedere tempi di consegna prolungati9. Termini di Pagamento

I comuni metodi di pagamento internazionali includono

• T/T (Bonifico Telegrafico) e L/C a vista (Lettera di Credito)10. Imballaggio

I prodotti sono imballati in modo sicuro in

• casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito11. Politica Post-Vendita / Resi e Garanzia

Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, con

• Certificati di Prova di Stabilimento (EN 10204 3.1/3.2) disponibili, inclusi i risultati dei test sul contenuto di ferrite e sulla corrosioneIspezione di terze parti (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terze parti

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.
