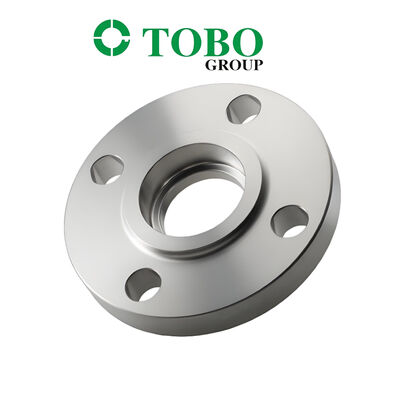

Flangia Slip-On ASTM A815 UNS S31803 Acciaio Inossidabile Duplex Flangia di Collegamento per Pipeline ad Alta Pressione 2"

Slip On Flange ASTM A815 UNS S31803 Acciaio inossidabile duplex 2"

1Descrizione del prodotto

Questo prodotto è una flangia Slip-On (SO) fabbricata conUNS S31803(Duplex 2205 / F51) in acciaio inossidabileASTM A815- eASME B16.5norme. UNS S31803 è un acciaio inossidabile bi-fase con una microstruttura di circa il 50% di ferrite e il 50% di austenite, offrendo circaraddoppiare la resistenza del rendimentodi acciai inossidabili austenitici della serie 300, quali 304L o 316L, pur mantenendo un'eccellente resistenza alla corrosioneUna flangia a scivolo è progettata per scivolare sull'estremità del tubo ed è quindi fissata dadue saldature a filetto- un collegamento interno e un collegamento esterno che fornisce un collegamento robusto e impermeabileQuesta flangia da 2" è adatta per applicazioni a pressione da media a alta ed è ampiamente utilizzata nei sistemi di tubazioni industriali più esigenti.

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questa flangia scivolabile è ideale per sistemi a alta pressione e fluidi corrosivi:

• Petrolio e gas: piattaforme offshore, condotte sottomarine, linee di processo ad alta pressione

• Trasformazione chimica: Acidi contenenti cloruri, servizi di salmastra, scambiatori di calore

• Impianti di desalinizzazione: tubi di aspirazione dell'acqua di mare ad alta pressione e di alimentazione dell'acqua di rotazione

• Ingegneria navale: sistemi di tubazioni per l'acqua di mare, costruzione navale

• Generazione di energia: sistemi di raffreddamento dell'acqua, servizio ad alta temperatura

• Pelle e carta: linee di sbiancamento, sistemi di digestione

4. Vantaggi

• Forza superioreLa forza del rendimento è di circadoppiol'acciaio austenitico 316L, che consente di progettare pareti più sottili e ridurre il peso

• Eccellente resistenza alla corrosione: PREN ~ 34-36 fornisce un'eccellente resistenza alle crepe, alla corrosione delle fessure e alla rottura da corrosione da cloruro

• Slip-On semplicità: Facile da installare; la flangia può essere ruotata per allineare il foro del bullone prima della saldatura

• Risparmio economico: costi iniziali inferiori rispetto alle flange di collo di saldatura; installazione più economica

• Buona saldabilità: Compatibile con le procedure di saldatura standard; raccomandato ricottura in soluzione dopo saldatura

5. Funzioni

La flangia a scivolo fornisce un punto di connessione avvitato per unire tubi, valvole o attrezzature in un sistema di tubazioniLa flangia passa sull'estremità del tubo ed è fissata da saldature di filettatura sia all'interno che all'esterno, formando un giunto robusto e impermeabileLa faccia della flangia ha una guarnizione che garantisce una tenuta affidabile quando è fissata a una flangia di accoppiamento.

6. Istruzioni di installazione

1. Ispezione dello sbalaggio: Controllare il danno nel transito; verificare le marcature e le dimensioni in base alla norma ASME B16.5

2. Preparazione della superficie: Pulire l'estremità del tubo e il foro della flangia con strumenti speciali; rimuovere tutto l'olio, il grasso e gli inquinanti

3. Posizionamento: Trascinare la flangia di scivolo sul tubo nella posizione richiesta.spessore della parete del tubo + 1/8" (3 mm)per consentire lo spazio per la saldatura interna

4. Allineamento: ruotare la flangia per allineare i fori per bulloni con il componente di accoppiamento

5. Saldatura a gomma: applicare saldature a diversi punti intorno alla flange per tenerla in posizione

6. Saldatura finale: eseguire saldature di filettatura sia all'interno che all'esterno della flangePer i materiali duplex è essenziale un controllo rigoroso del calore in entrata.Si richiede il ricottura in soluzione a 1020-1100°C seguita da raffreddamento con acquaper mantenere la struttura duplex e la resistenza alla corrosione

7. Post-saldatura: zone di saldatura pulite; raccomandato esame visivo e PT/MT

8. Fessurazione: installare guarnizione, bulloni e stringere in sequenza di coppia trasversale al valore di coppia raccomandato

7. Precauzioni

• Bilancio della ferrite: assicurare che il contenuto di ferrite rimanga compreso tra il 40-60% in volume.

• Limitazione della temperatura: Non raccomandato per l' uso sopra300°Co inferiore-50°Ca causa della ridotta durezza

• Pulizia: richiede un grado di pulizia più elevato rispetto alla fabbricazione in acciaio al carbonio; utilizzare attrezzi speciali per prevenire la contaminazione

• Distanza di saldatura: L'intervallo di 1/8" (3 mm) è obbligatorio per evitare che il metallo di saldatura danneggi la superficie della flange

• Torsione di avvolgimento: Non superare la coppia raccomandata per evitare danni alle guarnizioni o distorsioni delle flange

• Selezione delle guarnizioni: scegliere il materiale di guarnizione compatibile con il mezzo di servizio e le condizioni di pressione/temperatura

• Controllo della qualità: PMI per ASTM E1476, UT per ASTM A388, PT/MT per ASTM E165/E709 raccomandato

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorniper le dimensioni standard; le dimensioni più grandi e le specifiche personalizzate possono richiedere tempi di consegna prolungati

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, conCertificati di prova di mulino (EN 10204 3.1/3.2)Disponibile

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto pertinenti o i rapporti di ispezione di terzi

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.

Domande frequenti

1Lei e'un' azienda commerciale o un produttore?
Siamo produttori, potete vedere la certificazione.
2Quanto dura la consegna?
Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
3Fornisci dei campioni?
Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
4Quali sono i vostri termini di pagamento?
Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
