Cooper Nickel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Anti Corrosione

Cecchino Cieco Spettacolo Nichel ASTM B466 UNS C71500 4" ASME B16.48 Anticorrosione

1. Descrizione del Prodotto

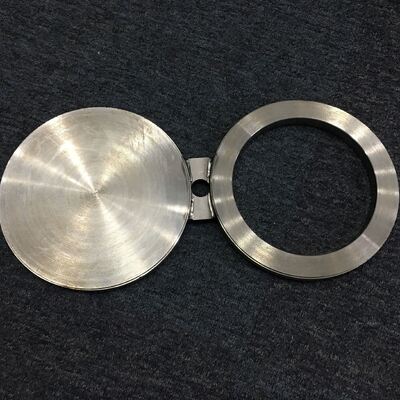

Questo prodotto è un cieco a spettacolo (noto anche come cieco a figura 8) fabbricato in UNS C71500 (lega rame-nichel 70/30 / CuNi 70/30) in conformità con ASTM B466 e ASME B16.48 standard. Un cieco a spettacolo è un dispositivo di isolamento permanente per tubazioni costituito da due dischi metallici collegati da una corta barra di collegamento: un disco pieno (il cieco) e un disco aperto con un foro (il distanziatore ad anello). La forma a otto assomiglia a un paio di occhiali, da cui il nome. UNS C71500, noto anche come CuNi 70/30 o Werkstoff Nr. 2.0882, contiene circa il 70% di rame e il 30% di nichel, con piccole aggiunte di ferro e manganese per migliorare la resistenza e la resistenza alla corrosione. Questa flangia da 4" è progettata per l'installazione tra due flange ASME B16.5 per fornire isolamento positivo per apparecchiature o sezioni di tubazioni che richiedono ispezione, manutenzione o rimozione dal servizio.

2. Parametri Chiave del Prodotto

3. Applicazione / Utilizzo

Questo cieco a spettacolo è ideale per sistemi di acqua di mare e fluidi corrosivi che richiedono un isolamento positivo:

• Marina & Cantieristica Navale: Sistemi di raffreddamento ad acqua di mare, linee antincendio, sistemi di zavorra

• Petrolio e Gas Offshore: Tubazioni di piattaforme, applicazioni sottomarine, iniezione di acqua di mare

• Impianti di Desalinizzazione: Presa di acqua di mare, linee di alimentazione ad osmosi inversa, ricircolo salamoia

• Produzione di Energia: Sistemi di raffreddamento condensatore, scambiatori di calore

• Lavorazione Chimica: Ambienti contenenti cloruri dove l'acciaio inossidabile può subire SCC

• Isolamento Apparecchiature: A monte/a valle di scambiatori di calore, recipienti, pompe che richiedono manutenzione

4. Vantaggi

• Isolamento Positivo: Fornisce un isolamento assoluto, a tenuta stagna, più affidabile delle valvole che possono perdere o essere aperte accidentalmente

• Resistenza alla Corrosione Superiore: Eccezionale resistenza all'acqua di mare, alla vaiolatura, alla corrosione interstiziale, alla tensocorrosione e all'infragilimento da idrogeno

• Resistenza al Biofouling: Il contenuto di rame inibisce naturalmente la crescita biologica marina

• Indicazione Visiva: La maniglia/linguetta sporgente conferma visivamente se la linea è aperta o cieca

• Installazione Permanente: Rimane nel sistema di tubazioni per tutta la sua vita utile; non è necessario uno stoccaggio separato per cieco e distanziatore

• Facile Commutazione: Ruotare di 180 gradi per passare dalla posizione aperta a quella chiusa senza rimuovere il raccordo

• Alta Resistenza: Il CuNi 70/30 offre una migliore resistenza e resistenza all'erosione rispetto al CuNi 90/10

5. Funzioni

Il cieco a spettacolo fornisce un dispositivo di isolamento permanente e a tenuta stagna per i sistemi di tubazioni. In posizione “aperta”, il distanziatore ad anello con un foro corrispondente al diametro interno del tubo si posiziona tra le flange, consentendo il flusso completo. In posizione “chiusa”, il gruppo viene ruotato di 180 gradi in modo che il disco cieco pieno si posizioni tra le flange, bloccando completamente il flusso. Il disco non utilizzato rimane all'esterno della coppia di flange, visibile agli operatori come conferma visiva dello stato della linea. Sono necessarie due guarnizioni, una su ciascun lato del disco attivo.

6. Istruzioni di Installazione

1. Ispezione all'apertura della confezione: Controllare eventuali danni durante il trasporto; verificare marcature, dimensioni e classe di pressione secondo ASME B16.48

2. Preparazione Superficie: Pulire il cieco a spettacolo e le facce delle flange utilizzando attrezzi dedicati; rimuovere olio, grasso e contaminanti

3. Preparazione Flange: Depressurizzare e scaricare la sezione di linea; svitare la coppia di flange e allargarle

4. Installazione Guarnizioni: Posizionare guarnizioni nuove su entrambi i lati del cieco a spettacolo (una su ciascuna faccia del disco attivo)

5. Posizionamento: Per il funzionamento normale, posizionare il distanziatore ad anello tra le flange (posizione aperta). Per l'isolamento, ruotare di 180 gradi per posizionare il disco cieco pieno (posizione chiusa)

6. Avvitatura: Installare bulloni prigionieri più lunghi (per accogliere lo spessore aggiuntivo del cieco a spettacolo e delle due guarnizioni). Serrare secondo una sequenza di coppia incrociata al valore di coppia raccomandato

7. Verifica: Confermare che la maniglia/linguetta sporgente indichi visivamente la posizione corretta (distanziatore = aperto; cieco = chiuso)

7. Precauzioni

• Pulizia: Richiede un grado di pulizia superiore rispetto alla fabbricazione in acciaio al carbonio; utilizzare attrezzi dedicati per evitare contaminazioni

• Limite di Temperatura: Per servizi di corrosione acquosa, verificare le condizioni del sistema per temperature superiori a 300°C

• Requisito Guarnizioni: Due guarnizioni sono obbligatorie, una su ciascun lato del disco attivo

• Avvitatura: Sono necessari bulloni prigionieri più lunghi a causa dello spessore aggiuntivo del cieco a spettacolo e delle due guarnizioni

• Compatibilità Mezzo: Non raccomandato per l'uso con acidi ossidanti forti (es. acido nitrico) o sistemi di ammoniaca

• Requisito Spazio: L'installazione deve consentire la rotazione completa del cieco a spettacolo per 180 gradi

• Indicazione Maniglia: La maniglia sporgente è l'indicatore visivo primario dello stato della linea; assicurarsi che sia chiaramente visibile e correttamente identificata

8. Spedizione e Consegna

• Il tempo di consegna standard è tipicamente 15–30 giorni, soggetto alla quantità dell'ordine, alla classe di pressione e alla disponibilità delle specifiche

9. Termini di Pagamento

• I metodi di pagamento internazionali comuni includono T/T (Bonifico Telegrafico) e L/C a vista (Lettera di Credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuro in casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito

11. Politica Post-Vendita / Resi e Garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, con Certificati di Prova di Laminazione (EN 10204 3.1/3.2) disponibili

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terzi

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.

  FAQ

  1. Siete una società commerciale o un produttore?
      Siamo un produttore, potete vedere la certificazione.
  2. Quanto tempo è il vostro tempo di consegna?
      Generalmente sono 5-10 giorni se la merce è in magazzino. o sono 15-20 giorni se la merce non è in magazzino, è secondo la quantità.
  3. Fornite campioni? è gratuito o extra?
      Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.
  4. Quali sono i vostri termini di pagamento?
      Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
