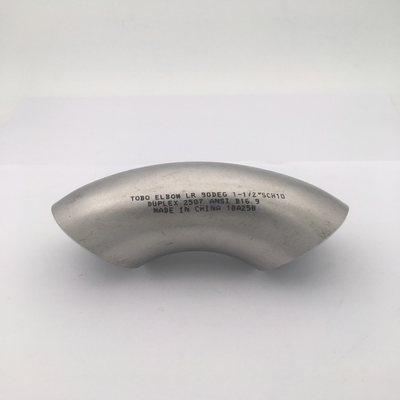

Gomito LR 90 gradi Duplex 2507 SCH10 ANSI B16.9 1-1/2" Raccordo per tubi industriali

1-1/2" SCH10 ANSI B16.9 Gomito LR in Duplex 2507 per Tubazioni Industriali

1. Descrizione del Prodotto

Questo prodotto è un gomito a 90 gradi a Raggio Lungo (LR) per saldatura di testa, fabbricato in Acciaio Inossidabile Super Duplex 2507 (UNS S32750) in conformità con le norme ANSI/ASME B16.9L/C a vista (Lettera di Credito)ASTM A815 . Il Super Duplex 2507 è un acciaio inossidabile duplex ad alta lega con una microstruttura bifase di circa 50% ferrite e 50% austenite, caratterizzato da un valore PREN superiore a 40. Il design LR presenta un raggio di curvatura pari a 1,5 volte il diametro del tubo (R = 1,5D), garantendo un flusso fluido con minima perdita di pressione. Questo raccordo da 1-1/2" SCH10 è progettato per una connessione permanente a saldatura di testa in sistemi di tubazioni industriali esigenti che richiedono eccezionale resistenza e resistenza alla corrosione.2. Parametri Chiave del Prodotto

Parametro

Questo gomito LR a 90° è ideale per ambienti estremamente aggressivi e ad alto stress

:Oil & Gas

• : Piattaforme offshore, sistemi di tubazioni sottomarine, connessioni di testa pozzo, linee di iniezione acqua marinaTrattamento Chimico

• : Acidi contenenti cloruri, scambiatori di calore, linee di processo ad alta pressioneMarino e Dissalazione

• : Tubazioni acqua marina, sistemi ad osmosi inversa, gestione salamoiaGenerazione di Energia

• : Sistemi acqua di raffreddamento, tubazioni condensatoriCarta e Cellulosa

• : Linee di sbiancamento, digestoriServizio Gas Acido

• : Applicazioni conformi a NACE MR01754. Vantaggi

Resistenza Superiore

• : La resistenza a snervamento (550 MPa) è circa 2,5-3 volte quella del 316L, consentendo pareti più sottili e sistemi di tubazioni più leggeriEccezionale Resistenza alla Corrosione

• : PREN 41-43 offre eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione da cloruri (SCC)Superiore al 2205

• : Supera il duplex standard 2205 sia in resistenza alla corrosione che in resistenza meccanicaDesign a Raggio Lungo

• : R=1,5D minimizza la caduta di pressione, la turbolenza e l'erosioneEccellente Saldabilità

• : Compatibile con procedure di saldatura standard; ricottura di soluzione richiesta post-saldaturaAmpio Intervallo di Temperatura

• : Mantiene le proprietà da -50°C a 300°C5. Funzioni

Il gomito LR a 90° cambia la direzione del flusso del fluido all'interno di un sistema di tubazioni di 90 gradi con minima perdita di pressione

. Il design a raggio lungo (R=1,5D) riduce la resistenza al flusso, la turbolenza e l'erosione, rendendolo adatto per applicazioni con fluidi ad alta velocità e corrosivi. La connessione a saldatura di testa fornisce un giunto permanente a tenuta stagna con elevata integrità strutturale per ambienti di servizio critici.6. Istruzioni di Installazione

Ispezione all'apertura della confezione

1. : Verificare danni da trasporto; controllare marcatura, dimensioni e certificazione materiale secondo ASME B16.9Preparazione Superficie

2. : Pulire la smussatura di saldatura e l'area adiacente utilizzando appositi utensili in acciaio inossidabile; rimuovere tutto l'olio, il grasso e i contaminantiAllineamento

3. : Allineare accuratamente il gomito con i tubi di collegamento, assicurando un corretto accoppiamento. Disallineamento massimo consentito: 10% dello spessore della parete, non superiore a 1,5 mmSaldatura di Punti

4. : Applicare saldature di punti minime per mantenere l'assemblaggio in posizione; pulire accuratamente prima della saldatura finaleSaldatura

5. : Eseguire la saldatura di testa seguendo la WPS approvata con saldatori certificati. Per il Super Duplex 2507, è essenziale un rigoroso controllo del calore di apporto. Utilizzare GTAW o SMAW con metallo d'apporto corrispondente (es. ER2594). Gas di protezione: 100% argon o miscela Ar-He. La temperatura interpass deve essere mantenuta ≤150°C per prevenire la formazione di fasi intermetallicheTrattamento Post-Saldatura

6. : È richiesta la ricottura di soluzione a 1025-1125°C seguita da tempra ad acqua per ripristinare la struttura duplex e la resistenza alla corrosioneIspezione

7. : Eseguire NDT (PT/MT, UT, RT) secondo i requisiti di progetto. Si raccomanda la verifica del contenuto di ferrite secondo ASTM E5627. Precauzioni

Limitazione di Temperatura

• : Non raccomandato per uso sopra 300°C; l'esposizione prolungata sopra i 250°C può causare infragilimentoEquilibrio Ferritico

• : Assicurarsi che il contenuto di ferrite rimanga tra 40-60% . Un trattamento termico improprio è la causa più comune di rapporti di ferrite fuori specificaSensibilità alle Fasi Intermetalliche

• : Le saldature in super duplex sono sensibili alla formazione di fasi sigma e chi; il controllo rigoroso del calore di apporto è obbligatorioPulizia

• : Richiede un grado di pulizia superiore rispetto alla fabbricazione in acciaio al carbonio; utilizzare utensili dedicati per prevenire la contaminazioneTest di Corrosione

• : Il test ASTM A923 Metodo C (cloruro ferrico a 50°C) è standard per verificare la resistenza alla corrosioneTest di Impatto

• : Comunemente specificato a -46°C per applicazioni criticheConformità NACE

• : Per servizio in gas acido, confermare la conformità ai requisiti NACE MR01758. Spedizione e Consegna

Il tempo di consegna standard è tipicamente

• 15-30 giorni per dimensioni standard; dimensioni maggiori e specifiche personalizzate possono richiedere tempi di consegna prolungati9. Termini di Pagamento

I metodi di pagamento internazionali comuni includono

• T/T (Bonifico Bancario) e L/C a vista (Lettera di Credito)10. Imballaggio

I prodotti sono imballati in modo sicuro in

• casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito11. Politica Post-Vendita / Resi e Garanzia

Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, con

• Certificati di Prova di Laminazione (EN 10204 3.1/3.2) disponibiliLa documentazione obbligatoria include chimica, proprietà meccaniche, contenuto di ferrite e risultati dei test di corrosione

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terzi

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.

• ..

FAQ

1. Siete una società commerciale o un produttore?

    Siamo un produttore, potete vedere la certificazione.
2. Quanto tempo è il vostro tempo di consegna?
    Generalmente sono 5-10 giorni se la merce è in magazzino. o sono 15-20 giorni se la merce non è in magazzino, dipende dalla quantità.
3. Fornite campioni? è gratuito o extra?
    Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.
4. Quali sono i vostri termini di pagamento?
    Pagamento
=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
