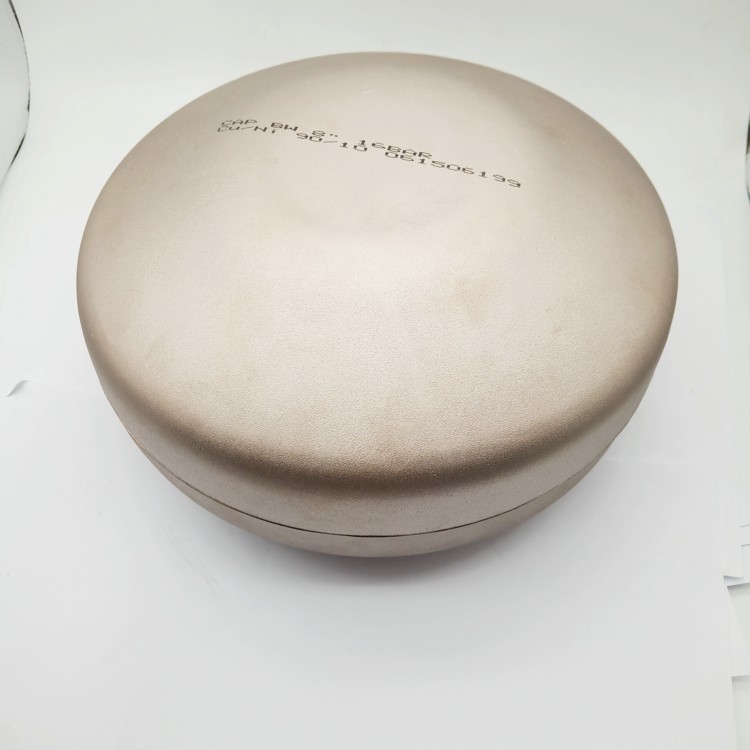

Tappo di saldatura di testa in rame-nichel ASTM B466 UNS C70600 8" ASME B16.9

Copper Nickel Butt Welding Cap ASTM B466 UNS C70600 8" ASME B16.9

1Descrizione del prodotto

Questo prodotto è un tappo per tubi di saldatura a scarico fabbricato conC70600 UNS(90/10 lega di rame e nichel / CuNi 90/10)ASTM B466- eASME B16.9normeConosciuto anche come CuNi10Fe1.6Mn o Werkstoff Nr. 2.0872, questa lega è costituita da circa il 90% di rame e il 10% di nichel, con piccole aggiunte di ferro e manganese per migliorare la resistenza e la resistenza alla corrosione. Un tappo del tubo è un dispositivo di chiusura a forma di cupola o ellissoidale saldato direttamente all'estremità del tubo con una saldatura a penetrazione completa, fornendo una tenuta permanenteQuesto dispositivo da 8 pollici è progettato per una connessione permanente con saldatura a scarico per eliminare l'estremità di un sistema di tubature nelle applicazioni marine e industriali più esigenti.

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questo tappo di saldatura a poppa è ideale per sistemi di acqua di mare e fluidi corrosivi in cui è richiesta la terminazione permanente del tubo:

• Marina e costruzione navale: sistemi di raffreddamento dell'acqua di mare, condotte per l'acqua di fuoco, sistemi di zavorra, accessori dello scafo delle navi

• Petrolio e gas offshore: tubazioni per piattaforme, applicazioni sottomarine, sistemi di iniezione di acqua di mare

• Impianti di desalinizzazione: Cappelle di aspirazione dell'acqua di mare, linee di scarico di salamoia

• Generazione di energia: sistemi di raffreddamento dell'acqua a condensatore, scambiatori di calore

• Trasformazione chimica: ambienti contenenti cloruro in cui l'acciaio inossidabile può subire SCC

• Prova idrostatica: estremità temporaneamente sigillate per le prove di pressione (i tappi possono essere tagliati in seguito)

4. Vantaggi

• Superiore resistenza alla corrosione dell'acqua di mare: eccezionale resistenza alle fessure, alla corrosione delle fessure e alla rottura da corrosione da stress in ambienti mariniI tassi di corrosione a lungo termine diminuiscono continuamente a meno di 2,5 μm/anno.

• Resistenza alle inquinanti biologiche: Forma naturalmente uno strato di ossido protettivo che resiste alla crescita biologica marina

• Eccellente saldabilità: La struttura alfa monofase consente proprietà di fabbricazione eccezionali senza complesso riscaldamento o trattamento termico post-saldatura

• Risparmio economico: offre un equilibrio favorevole tra prestazioni e costi rispetto ai tipi 70/30 CuNi, titanio o super duplex

• Sigillo permanente: La saldatura a fondo a penetrazione completa fornisce una chiusura permanente e impermeabile con un'elevata integrità strutturale

• Meno manutenzione: Lunga durata di vita con manutenzione minima; ideale per sistemi a cui è difficile accedere

5. Funzioni

Il tappo di saldatura a fondo fornisce una chiusura permanente e a prova di perdite per l'estremità di un tubo in un sistema di tubazioni. È saldato direttamente all'estremità del tubo con una saldatura butt a piena penetrazione, formando un sigillo a forma di cupola o ellissoidale che blocca completamente il flusso del fluidoA differenza di chiusure rimovibili come le flange cieche, un tappo del tubo è un dispositivo permanente che richiede il taglio per rimuovereÈ comunemente usato per terminare le condotte in modo permanente, sigillare le estremità dei tubi durante le prove idrostatiche o chiudere i rami non utilizzati in una rete di tubazioni.

6. Istruzioni di installazione

1. Ispezione dello sbalaggio: Controllare il danno nel transito; verificare le marcature, le dimensioni e la certificazione dei materiali secondo ASME B16.9

2. Preparazione della superficie: Pulire la convezione della saldatura e la zona adiacente utilizzando speciali attrezzi in acciaio inossidabile; rimuovere tutto l'olio, il grasso e i contaminanti

3. Allineamento: allineare accuratamente il tappo con l'estremità del tubo, assicurando un corretto allineamento.

4. Saldatura a gomma: applicare saldature minime per mantenere il tappo in posizione; pulire accuratamente prima della saldatura finale

5. Saldatura: eseguire saldature a fondo a penetrazione completa secondo WPS approvato con saldatori certificati. Utilizzare il processo GTAW (TIG) con corrispondenzaFerro di riempimento ERCuNi(AWS A5.7) Utilizzare schermatura argon al 100%; raccomandata la purga posteriore per il passaggio delle radici. Generalmente non è richiesto il pre riscaldamento; temperatura di passaggio ≤ 150°C. Non è richiesto un trattamento termico post-saldatura

6. Post-saldatura: area di saldatura pulita; eseguire NDT (PT/MT, UT) secondo i requisiti del progetto

7. Test idrotest(se del caso): pressione di prova = 1,5 × pressione di progetto; temperatura ambiente non inferiore a 5°C

7. Precauzioni

• Pulizia: richiede un grado di pulizia più elevato rispetto alla fabbricazione in acciaio al carbonio; utilizza strumenti speciali in acciaio inossidabile

• Limite di temperatura: per il servizio di corrosione acquosa, verificare le condizioni del sistema per temperature superiori a 300°C

• Input di calore di saldatura: la pozzanghera di CuNi è lenta con un film di ossido; richiede un adeguato controllo e una tecnica dell'amperezza

• Compatibilità media: Non raccomandato per l'uso con acidi fortemente ossidanti (ad esempio acido nitrico) o sistemi di ammoniaca

• Corrispondenza dei materiali: Il materiale del tappo deve corrispondere al materiale del tubo per evitare corrosione galvanica e violazioni del codice

• Chiusura permanente: A differenza delle flange cieche, i tappi dei tubi sono permanenti e richiedono il taglio per rimuoverli

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorni, a seconda della quantità di ordine, dello spessore della parete e della disponibilità delle specifiche

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, conCertificati di prova di mulino (EN 10204 3.1/3.2)Disponibile

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto pertinenti o i rapporti di ispezione di terzi

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.
