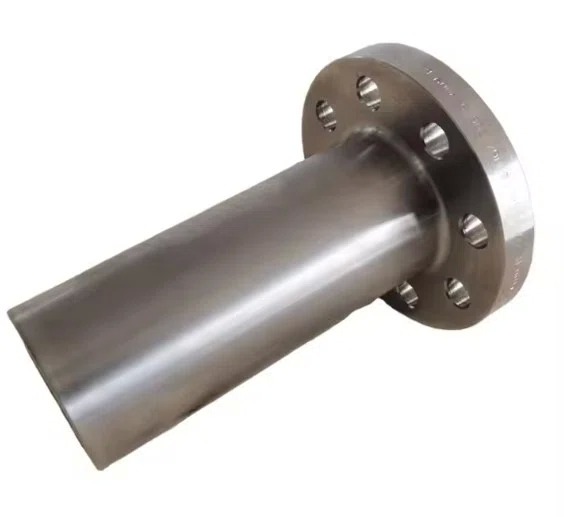

Flancheria a collo di saldatura lunga in rame e nichel ASTM B466 UNS C71500 ASME B16.5

Flancheria a collo di saldatura lunga in rame e nichel ASTM B466 UNS C71500 ASME B16.5

1Descrizione del prodotto

Questo prodotto è una flangia a collo a saldatura lunga (LWNF) fabbricata conC71500 UNS(70/30 lega di rame e nichel / CuNi 70/30)ASTM B466- eASME B16.5normeConosciuto anche come CuNi 70/30 o Werkstoff Nr. 2.0882, questa lega contiene circa il 70% di rame e il 30% di nichel, con piccole aggiunte di ferro e manganese per migliorare la resistenza e la resistenza alla corrosioneLa flangia del collo a saldatura lunga presenta uncollo esteso, con pareti pesantiche fornisce un rinforzo aggiuntivo nelle applicazioni ad alta tensioneA differenza di una flangia standard con collo di saldatura, la flangia LWNF è costruita in due sezioni: la sezione superiore è una canna a parete pesante, la parte superiore è una flangia a parete pesante, la parte superiore è una flangia a parete pesante, e la parte superiore è una flangia a parete pesante.con una lunghezza di 20 mm o più, ma non superiore a 20 mm,.5 flange standardQuesta flangia è progettata per il collegamento con saldatura a fondo a sistemi di tubazioni ed è applicata principalmente alla costruzione dicon una lunghezza massima non superiore a 50 mm(ad esempio ugelli di pozzo termico).

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questa flangia a collo a saldatura lunga è ideale per sistemi di acqua di mare e fluidi corrosivi in ambienti difficili:

• Cisterne e caldaie a pressioneConnessioni di ugelli, ugelli di pozzo termico

• Petrolio e gas offshore: tubazioni per piattaforme, applicazioni sottomarine, sistemi di iniezione di acqua di mare

• Marina e costruzione navale: sistemi di raffreddamento dell'acqua di mare, condotte di riserva, sistemi di riserva offshore

• Impianti di desalinizzazioneInserimento dell'acqua di mare ad alta pressione, linee di ricircolo della salamoia

• Generazione di energia: sistemi di raffreddamento dell'acqua a condensatore, scambiatori di calore

• Trasformazione chimica: ambienti contenenti cloruro in cui l'acciaio inossidabile può subire SCC

4. Vantaggi

• Disegno del collo esteso: La canna a parete pesante fornisce ulteriore rinforzo e distribuzione delle tensioni in applicazioni ad elevato stress, rendendola ideale per ugelli di recipienti a pressione

• Resistenza alla corrosione superiore: Esclusiva resistenza all'acqua di mare, alla corrosione delle fessure, alla corrosione delle fessure e alla corrosione da cloruro

• Forza superiore: 70/30 CuNi offre una maggiore resistenza e resistenza all'erosione rispetto a 90/10 CuNi

• Resistenza alle inquinanti biologiche: Il contenuto di rame inibisce naturalmente la crescita biologica marina

• Eccellente saldabilità: La struttura alfa monofase consente proprietà di fabbricazione eccezionali

• Disponibilità di isolamento: Il collo esteso fornisce un spazio libero per l'isolamento nelle applicazioni di impianti di processo

5. Funzioni

La flangia a collo a saldatura lunga fornisce un punto di collegamento a bulloni rinforzato permanente per collegare i sistemi di tubazioni a vasi a pressione, caldaie e scambiatori di calore.Il collo di parete pesante esteso è saldato con il culo all'ugello del tubo o del recipiente, formando una struttura unificata che distribuisce lo stress uniformemente e riduce al minimo la concentrazione di pressione all'articolazioneLa superficie della flangia è dotata di una guarnizione che garantisce un sigillo affidabile quando è fissata a una flangia di accoppiamento.il tipo lungo non è adatto ai tubi e viene utilizzato principalmente in impianti di processo.

6. Istruzioni di installazione

1. Ispezione dello sbalaggio: Controllare il danno nel transito; verificare le marcature, le dimensioni e la classe di pressione per ASME B16.5

2. Preparazione della superficie: Pulire la convezione della saldatura e l'area adiacente con strumenti speciali; rimuovere tutto l'olio, il grasso e i contaminanti

3. Allineamento: allineare accuratamente il collo della flangia con l'ugello del tubo o del recipiente, assicurando un adeguato allineamento

4. Saldatura: eseguire la saldatura a fondo seguendo il WPS approvato con saldatori certificati. utilizzare il processo GTAW (TIG) con metallo di riempimento corrispondente. generalmente non è richiesto il pre riscaldamento; temperatura di passaggio ≤ 150 °C.Non è richiesto alcun trattamento termico post-saldura

5. Installazione di guarnizioni: collocare una guarnizione adeguata (ad esempio, spirale, PTFE) sulla superficie della flange

6. Fessurazione: installare i bulloni e stringere in sequenza di coppia trasversale al valore di coppia raccomandato

7. Test idrotest: pressione di prova = 1,5 × pressione di progetto; temperatura ambiente non inferiore a 5°C

7. Precauzioni

• Pulizia: richiede un grado di pulizia più elevato rispetto alla fabbricazione in acciaio al carbonio; utilizzare attrezzi speciali per prevenire la contaminazione

• Limite di temperatura: per il servizio di corrosione acquosa, verificare le condizioni del sistema per temperature superiori a 300°C

• Input di calore di saldatura: La pozzanghera di CuNi è lenta con un film di ossido; richiede un adeguato controllo dell'amperezza

• Compatibilità media: Non raccomandato per l'uso con acidi fortemente ossidanti (ad esempio acido nitrico) o sistemi di ammoniaca

• Torsione di avvolgimento: Non superare la coppia raccomandata per evitare danni alle guarnizioni o distorsioni delle flange

• Selezione delle guarnizioni: scegliere il materiale di guarnizione compatibile con il mezzo di servizio e le condizioni di pressione/temperatura

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorni, a seconda della quantità di ordine, della classe di pressione e della disponibilità delle specifiche

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, conCertificati di prova di mulino (EN 10204 3.1/3.2)Disponibile

• PMI e controllo da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibili su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto pertinenti o i rapporti di ispezione di terzi

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.

Domande frequenti

1Lei e'un' azienda commerciale o un produttore?
Siamo produttori, potete vedere la certificazione.
2Quanto dura la consegna?
Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
3Fornisci dei campioni?
Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
4Quali sono i vostri termini di pagamento?
Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
