CUNI Busco a filo ASTM B466 UNS C715000 1/2" SCH20 ASME B16.11

Boccola Filettata CUNI  ASTM B466 UNS C715000 1/2" SCH20  ASME B16.11

1. Descrizione del Prodotto

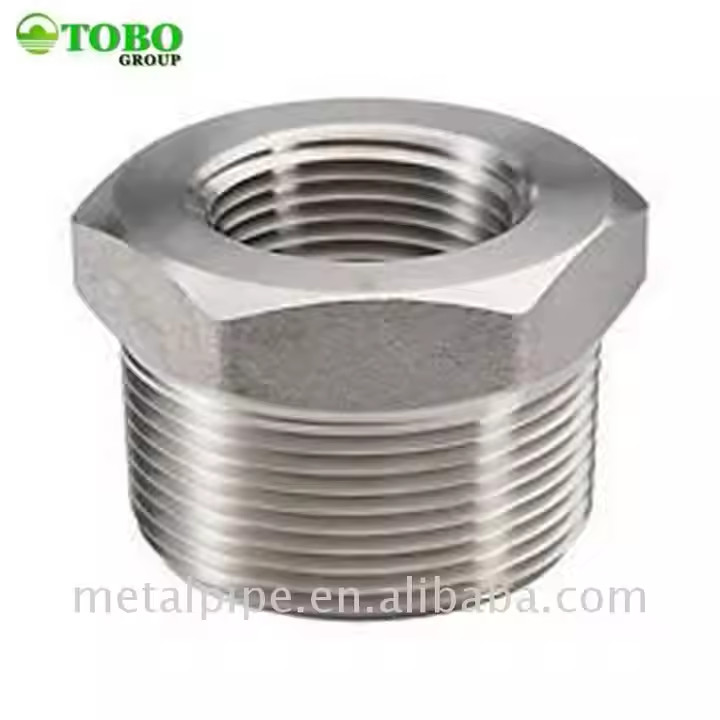

Questo prodotto è una boccola filettata esagonale prodotta in UNS C71500 (lega rame-nichel 70/30 / CuNi 70/30) in conformità con gli standard ASTM B466 e ASME B16.11 . Conosciuta anche come CuNi 70/30 o Werkstoff Nr. 2.0882, questa lega contiene circa il 70% di rame e il 30% di nichel, con piccole aggiunte di ferro e manganese per migliorarne la resistenza e la resistenza alla corrosione. Una boccola è un raccordo per tubi con una filettatura maschio all'esterno (estremità più piccola) e una filettatura femmina all'interno (estremità più grande), utilizzata per collegare due tubi di dimensioni diverse in linea retta . Questo raccordo da 1/2" SCH20 Classe 3000# presenta una testa esagonale per una facile installazione e rimozione con chiave, fornendo una transizione filettata affidabile per sistemi di tubazioni di piccolo diametro in applicazioni ad alta pressione e corrosive .

2. Parametri Chiave del Prodotto

3. Applicazione / Utilizzo

Questa boccola filettata è ideale per sistemi di fluidi corrosivi e acqua di mare che richiedono transizioni di dimensioni filettate:

• Marittimo e Navale: Sistemi di tubazioni per acqua di mare, linee di zavorra, sistemi antincendio

• Petrolio e Gas Offshore: Tubazioni di piattaforme, applicazioni sottomarine, linee di iniezione di acqua di mare

• Generazione di Energia: Sistemi di acqua di raffreddamento dei condensatori, scambiatori di calore

• Lavorazione Chimica: Ambienti contenenti cloruri dove l'acciaio inossidabile può subire SCC

• Sistemi Idraulici e Pneumatici: Riduzione delle connessioni a valvole e strumenti

• Scambiatori di Calore: Raccordi di transizione per connessioni di tubi

4. Vantaggi

• Resistenza alla Corrosione Superiore: Eccezionale resistenza all'acqua di mare, alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione da cloruri; il 70/30 CuNi è quasi completamente resistente allo stress corrosion

• Maggiore Resistenza: Il 70/30 CuNi offre una migliore resistenza e resistenza all'erosione rispetto al 90/10 CuNi

• Resistenza al Biofouling: Il contenuto di rame inibisce naturalmente la crescita biologica marina

• Design a Testa Esagonale: Consente una facile installazione e rimozione con chiavi standard

• Comodità della Filettatura: Nessuna saldatura richiesta; installazione rapida e facile smontaggio per la manutenzione

• Elevata Pressione Nominale: Classe 3000# adatta per applicazioni ad alta pressione impegnative

• Transizione Flessibile: Il design maschio-femmina consente la riduzione diretta delle dimensioni del tubo nei punti di connessione

5. Funzioni

La boccola filettata fornisce una transizione meccanica affidabile e a prova di perdite tra due tubi di diametri diversi all'interno di un sistema di tubazioni. Presenta una filettatura maschio NPT sull'estremità più piccola e una filettatura femmina NPT sull'estremità più grande, consentendo una riduzione diretta delle dimensioni nei punti di connessione senza adattatori aggiuntivi. La testa esagonale consente il serraggio e la rimozione con chiave, facilitando la manutenzione e la modifica del sistema. Per la configurazione da 1/2" SCH20 Classe 3000#, funge da riduttore in linea durevole per connessioni filettate che richiedono integrità ad alta pressione.

6. Istruzioni di Installazione

1. Ispezione all'Unpacking: Verificare la presenza di danni durante il trasporto; verificare le marcature, le dimensioni e la classe di pressione secondo ASME B16.11

2. Preparazione Superficiale: Pulire accuratamente entrambe le filettature maschio e femmina; rimuovere sporco, olio e detriti

3. Sigillante per Filettature: Applicare nastro in PTFE o pasta per filettature sulle filettature maschio (estremità piccola) e sulle filettature maschio del tubo che si innesteranno nell'estremità femmina della boccola

4. Innesto Filettatura: Avvitare l'estremità piccola (filettature maschio) nel raccordo femmina corrispondente a mano, quindi serrare con una chiave alla coppia appropriata. Avvitare le filettature maschio del tubo più grande nell'estremità femmina della boccola

5. Evitare il Serraggio Eccessivo: Non superare la coppia raccomandata per evitare di rompere il corpo del raccordo

6. Ispezione: Dopo l'installazione, eseguire il test di tenuta secondo i requisiti del sistema

7. Precauzioni

• Pulizia: Richiede un grado di pulizia superiore rispetto alla fabbricazione in acciaio al carbonio; utilizzare strumenti dedicati per prevenire la contaminazione

• Compatibilità Filettature: Le filettature NPT, BSPT e BSPP non sono intercambiabili. Verificare il tipo di filettatura secondo le specifiche del sistema

• Limite di Temperatura: Per servizi di corrosione acquosa, verificare le condizioni del sistema per temperature superiori a 300°C

• Compatibilità del Mezzo: Non raccomandato per l'uso con acidi ossidanti forti (ad es. acido nitrico) o sistemi di ammoniaca

• Sensibilità alle Vibrazioni: I raccordi filettati non sono raccomandati su linee soggette a vibrazioni significative, shock termici o servizi con fluidi pericolosi

• Attenzione: Le bussole esagonali di riduzione di una misura non devono essere utilizzate dove potrebbero essere soggette a carichi e forze dannose diverse dalle pressioni interne

8. Spedizione e Consegna

• Il tempo di consegna standard è tipicamente 15–30 giorni, soggetto alla quantità dell'ordine, alla classe di pressione e alla disponibilità delle specifiche

9. Termini di Pagamento

• I comuni metodi di pagamento internazionali includono T/T (Bonifico Bancario) e L/C a vista (Lettera di Credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuro in casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito

11. Politica Post-Vendita / Resi e Garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, con Certificati di Prova di Laminazione (EN 10204 3.1/3.2) disponibili

• Ispezione PMI e di terze parti (ABS, DNV, CCS, LR, BV, ecc.) disponibili su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terze parti

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.

FAQ

1. Siete una società commerciale o un produttore ?
    Siamo un produttore, potete vedere la certificazione.
2. Quanto tempo è il vostro tempo di consegna?
    Generalmente sono 5-10 giorni se la merce è in magazzino. o sono 15-20 giorni se la merce non è in magazzino, è secondo la quantità.
3. Fornite campioni? è gratuito o extra?
    Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.
4. Quali sono i vostri termini di pagamento?
    Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
