Piatto cieco ASTM A815 UNS S31803 Acciaio inossidabile duplex 4" ASME B16.48

Flangia cieca ASTM A815 UNS S31803 Duplex Stainless Steel 4" ASME B16.48

1. Descrizione del prodotto

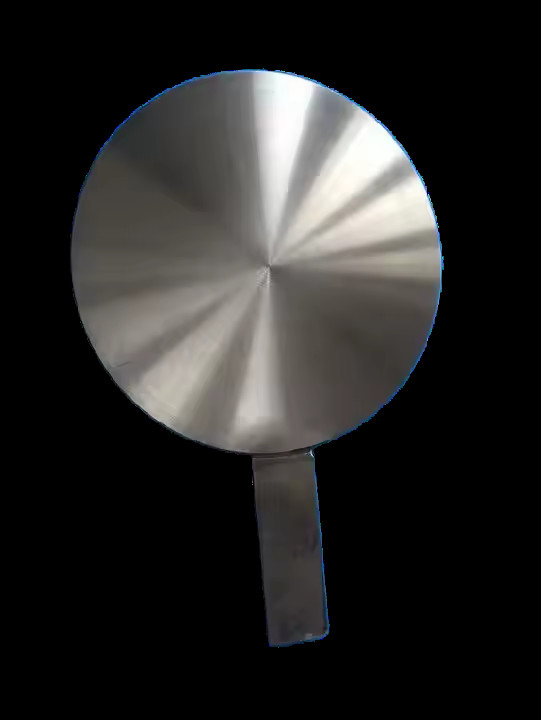

Questo prodotto è una flangia cieca (nota anche come spade flange) prodotta in acciaio inossidabile UNS S31803 (Duplex 2205) secondo le norme ASTM A815L/C a vista (Lettera di Credito)Grado materiale. Una flangia cieca è un disco piatto e solido in acciaio con una maniglia sporgente, progettato per essere inserito tra due flange per fornire isolamento positivo di una sezione di tubazione . A differenza di una flangia a occhiali, la flangia cieca è un dispositivo di isolamento monouso che viene completamente rimosso quando il flusso deve essere ripristinato . UNS S31803 è un acciaio inossidabile bifase con una microstruttura di circa il 50% di ferrite e il 50% di austenite, che offre circa il doppio della resistenza allo snervamento degli acciai inossidabili austenitici standard della serie 300, fornendo al contempo un'eccezionale resistenza alla corrosione . Questo raccordo da 4" Classe 300# è progettato per l'installazione imbullonata tra flange ASME B16.5 in sistemi di tubazioni ad alta pressione e in ambienti corrosivi.2. Parametri chiave del prodotto

Parametro

Questa flangia cieca è ideale per sistemi di fluidi ad alta pressione e corrosivi che richiedono un isolamento positivo:

Oil & Gas

• : Piattaforme offshore, tubazioni sottomarine, connessioni di testa pozzo, linee di iniezione chimica Processi chimici

• : Flussi di processo contenenti cloruri, servizi acidi Marina e dissalazione

• : Sistemi di tubazioni per acqua di mare, linee di alimentazione membrane RO ad alta pressione Generazione di energia

• : Sistemi di acqua di raffreddamento, tubazioni del vaporeCarta e cellulosa

• : Linee di sbiancamento, sistemi di digestori 4. Vantaggi

Isolamento positivo

• : Fornisce un isolamento assoluto e a tenuta stagna, più affidabile delle valvole che possono perdere o essere aperte accidentalmente Resistenza superiore

• : La resistenza allo snervamento (450 MPa) è circa il doppio di quella del 316L, consentendo classi di pressione più elevate con spessori ridotti Eccellente resistenza alla corrosione

• : PREN ~34-36 fornisce un'eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione da cloruri Indicazione visiva

• : La maniglia sporgente conferma visivamente che la linea è cieca Conveniente

• : Costo iniziale inferiore rispetto alle flange a occhiali; ideale per requisiti di isolamento infrequenti 5. Funzioni

La flangia cieca fornisce un dispositivo di isolamento permanente e a tenuta stagna per i sistemi di tubazioni. Il disco solido viene inserito tra due flange con guarnizioni su entrambi i lati, bloccando completamente il flusso del fluido

. La maniglia sporgente funge da indicatore visivo che la linea è cieca . Per ripristinare il flusso, la flangia cieca viene rimossa e sostituita con un distanziatore a pala (disco forato) . A differenza delle flange a occhiali, le flange cieche vengono completamente rimosse durante il normale funzionamento, rendendole adatte a sistemi in cui l'isolamento è richiesto meno frequentemente. FAQ

Ispezione all'apertura della confezione

1. : Verificare la presenza di danni durante il trasporto; verificare le marcature, le dimensioni e la classe di pressione secondo ASME B16.48Preparazione della superficie

2. : Pulire la flangia cieca e le facce delle flange; rimuovere olio, grasso e contaminantiPreparazione della flangia

3. : Depressurizzare e scaricare la sezione di linea; svitare la coppia di flange e allargarleInstallazione delle guarnizioni

4. : Posizionare nuove guarnizioni su entrambi i lati della flangia cieca (una su ciascuna faccia) Posizionamento

5. : Inserire la flangia cieca tra le flange con la maniglia rivolta verso l'esternoImbullonatura

6. : Sono necessari prigionieri più lunghi a causa dello spessore aggiuntivo della flangia cieca e delle due guarnizioniVerifica

7. : Confermare che la maniglia indichi visivamente che la linea è cieca 7. Precauzioni

Equilibrio della ferrite

• : Assicurarsi che il contenuto di ferrite rimanga tra 40-60%. Un trattamento termico improprio è la causa più comune di rapporti di ferrite fuori specifica Limitazione di temperatura

• : Non raccomandato per l'uso sopra 300°C o sotto -50°C a causa della ridotta tenacità Requisito della guarnizione

• : Due guarnizioni sono obbligatorie, una per lato della flangia cieca Imbullonatura

• : Sono necessari prigionieri più lunghi a causa dello spessore aggiuntivo della flangia cieca e delle due guarnizioniPulizia

• : Richiede un grado di pulizia superiore rispetto alla fabbricazione in acciaio al carbonio; utilizzare strumenti dedicati per prevenire la contaminazione Test di qualità

• : Test del contenuto di ferrite secondo ASTM E562 e test di corrosione secondo ASTM A923 raccomandati8. Spedizione e consegna

Il tempo di consegna standard è tipicamente

• 15-30 giorni, soggetto alla quantità dell'ordine, alla classe di pressione e alla disponibilità delle specifiche9. Termini di pagamento

I comuni metodi di pagamento internazionali includono

• T/T (Bonifico Telegrafico) e L/C a vista (Lettera di Credito)10. Imballaggio

I prodotti sono imballati in modo sicuro in

• casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito11. Politica post-vendita / Resi e Garanzia

Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, con

• Certificati di prova del laminatoio (EN 10204 3.1/3.2) disponibili, inclusi chimica, proprietà meccaniche, contenuto di ferrite e risultati dei test di corrosioneIspezione di terze parti (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire foto pertinenti o rapporti di ispezione di terze parti

• I termini specifici di reso, cambio e garanzia sono soggetti all'accordo del contratto di vendita finale.

• .
