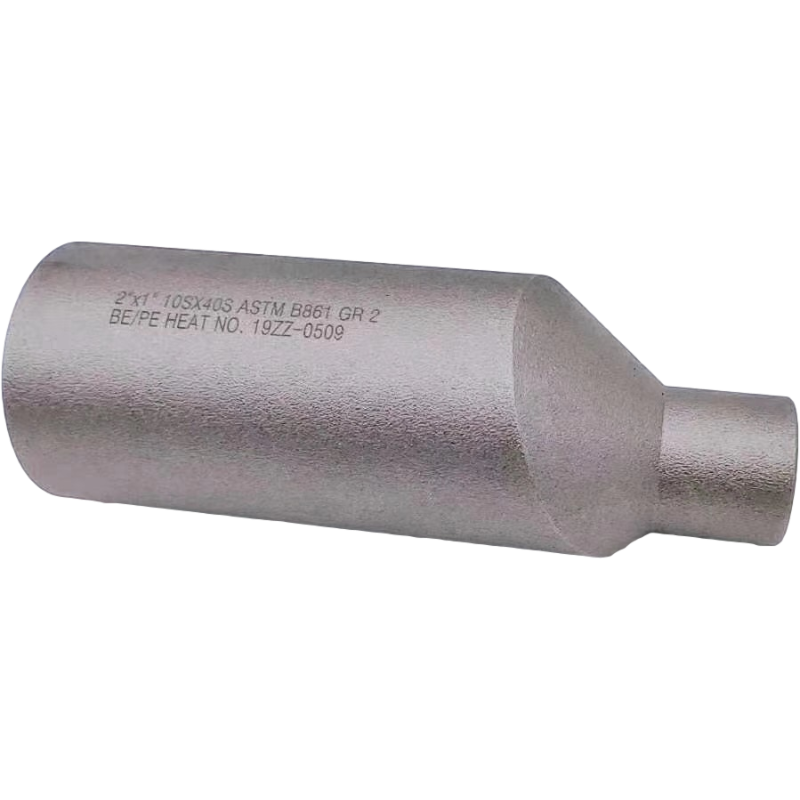

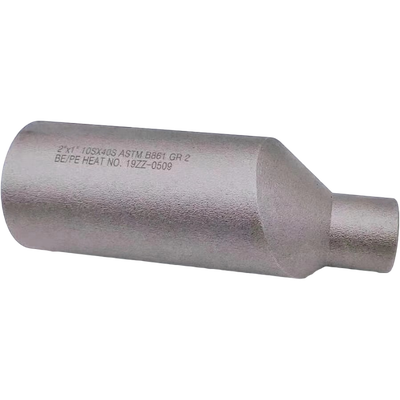

ASTM B861 Titanio Grado 2 Raccordo di riduzione a manicotto 2"x1" SCH10S x SCH40S

ASTM B861 Titanio di grado 2 riducente di swage capezzolo 2"x1" SCH10S x SCH40S

1Descrizione del prodotto

Questo prodotto è un capezzolo riduttore di swage fabbricato conTitanio di grado 2 (UNS R50400)di cui all'articoloASTM B861- eASME B16.11normeUn capezzolo riduttore di swage è un impianto per tubi forgiati utilizzato per collegare due tubi di diametro diverso in linea retta.Disponibile in configurazioni concentriche (linee centrali allineate) o eccentriche (linee centrali spostate)Il titanio di grado 2 è il titanio non legato con tenore standard di ossigeno, noto come il cavallo di battaglia dei gradi di titanio commercialmente puri.. Questo apparecchio da 2 x 1 cm è dotato di un'estremità piana per il collegamento con la saldatura a scatto all'estremità più grande e di una saldatura a presa o di un'estremità piana all'estremità più piccola,con una lunghezza massima non superiore a 50 mm,La lunghezza complessiva è di circa11 pollici(279,4 mm).

2Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questo capezzolo riduttore di swage è ideale per ambienti corrosivi che richiedono un elevato rapporto resistenza/peso:

• Trasformazione chimica: flussi di processo contenenti cloruri, scambiatori di calore, sistemi di tubazioni che trattano acidi ossidanti

• Marittimo e offshore: sistemi di condutturazione dell'acqua di mare, impianti di desalinizzazione, costruzione navale

• Generazione di energia: condensatori, sistemi di raffreddamento dell'acqua

• Aerospaziale e medico: Applicazioni di alta purezza e di servizio impegnativo

• Petrolio e gas: condotte sottomarine, linee di iniezione chimica

4. Vantaggi

• Resistenza alla corrosione superiore: eccezionale resistenza all'acqua di mare, a buche, alla corrosione delle fessure e alla rottura da corrosione da stress; il titanio di grado 2 è altrettanto resistente alla corrosione del grado 1, ma leggermente più resistente

• Rapporto forza/peso elevato: circa il 60% della densità dell'acciaio di resistenza paragonabile

• Eccellente saldabilità e formabilità: Il titanio di grado 2 ha una buona saldabilità, duttilità e formabilità

• Resistenza alle inquinanti biologiche: La superficie inerte resiste all'attaccamento biologico marino

• Buona fabbricabilità: Può essere fabbricato da tubi o barre senza cuciture

• Risparmio economico: Il titanio puramente commerciale offre un equilibrio favorevole tra prestazioni e costi rispetto ai tipi di titanio legati più elevati

5. Funzioni

Il capezzolo di riduzione dello swage fornisce una transizione permanente e a pressione tra due tubi di diametri diversi (2" a 1") all'interno di un sistema di tubazioni.La configurazione concentrica mantiene linee centrali allineate per una transizione fluida, mentre la configurazione eccentrica presenta linee centrali spostate per i tubi orizzontali per evitare l'accumulo di liquidi o tasche di vapore.serve come riduttore in linea resistente per applicazioni critiche di servizio corrosivo che richiedono saldatura.

6. Istruzioni di installazione

1. Ispezione dello sbalaggio: Controllare il danno nel transito; verificare le marcature, le dimensioni e la certificazione dei materiali secondo ASME B16.11

2. Preparazione della superficie: Pulire la convezione della saldatura e l'area adiacente utilizzando strumenti di titanio dedicati; rimuovere tutto l'olio, il grasso e i contaminanti.Il titanio richiede un grado di pulizia superiore a quello dell'acciaio.per prevenire la contaminazione

3. Allineamento: allineare accuratamente il capezzolo con i tubi di collegamento; per i disegni eccentrici, assicurare il corretto orientamento (lato piatto verso il basso per i liquidi, lato piatto verso l'alto per i gas)

4. Saldatura a gomma: applicare saldature minime per mantenere il dispositivo in posizione; pulire accuratamente prima della saldatura finale

5. Saldatura: eseguire la saldatura secondo WPS approvato con saldatori certificati.metalli di riempimento di titanio corrispondenti (grado 2).È obbligatorio un rigido schermo di gas inerti (argon).non è generalmente richiesto il pre riscaldamento; deve essere mantenuta la temperatura interpass≤ 150°C.In genere non è richiesto alcun trattamento termico post-saldaturaper il titanio di grado 2

6. Post-saldatura: area di saldatura pulita; eseguire NDT (PT/MT, UT) secondo i requisiti del progetto

7. Test idrotest: pressione di prova = 1,5 × pressione di progetto; temperatura ambiente non inferiore a 5°C

7. Precauzioni

• PuliziaIl titanio è altamente reattivo con ossigeno, azoto e idrogeno a temperature elevate.è essenziale un adeguato schermo anti-gas inertidurante la saldatura

• Limitazione della temperatura: il titanio di grado 2 non è raccomandato per l'impiego sopra indicato315°C (600°F)in ambienti ossidanti a causa di un'ossidazione accelerata; per servizi a temperatura elevata, verificare le condizioni del sistema

• Prevenzione della contaminazione: utilizzare attrezzi dedicati al titanio per evitare la contaminazione da ferro, che può causare corrosione localizzata

• Corrosione galvanica: Il titanio è nobile; evitare il contatto diretto con metalli meno nobili (ad esempio acciaio al carbonio, alluminio) in ambienti elettrolitici, a meno che non sia isolato elettricamente

• Compatibilità del filo: Se sono specificate estremità filettate, verificare il tipo di filo NPT, BSPT o BSPP per ciascuna specifica del sistema

• Controllo della qualità: PMI per ASTM E1476, UT per ASTM A388, PT/MT per ASTM E165/E709 raccomandato

8Spedizioni e consegne

• Il tempo di consegna standard è tipicamente15°30 giorni, a seconda della quantità di ordine, dello spessore della parete e della disponibilità delle specifiche

9Termini di pagamento

• I metodi di pagamento internazionali comuni includono:T/T (trasferimento telegrafico)- eL/C a vista (Lettera di credito)

10. Imballaggio

• I prodotti sono imballati in modo sicuroCasse in compensatooscatole di legnocon ammortizzatore interno per garantire il trasporto sicuro e prevenire danni durante il trasporto

11Politica post-vendita / ritorno e garanzia

• Tutti i prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione, conCertificati di prova di mulino (EN 10204 3.1/3.2)disponibile, comprese le relazioni sulla chimica, le proprietà meccaniche e le NDT

• Ispezione da parte di terzi (ABS, DNV, CCS, LR, BV, ecc.) disponibile su richiesta

• In caso di problemi di qualità, conservare l'imballaggio originale e fornire le foto pertinenti o i rapporti di ispezione di terzi

• Le condizioni specifiche di restituzione, scambio e garanzia sono soggette al contratto finale di vendita.

Domande frequenti

1Lei e'un' azienda commerciale o un produttore?
Siamo produttori, potete vedere la certificazione.
2Quanto dura la consegna?
Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
3Fornisci dei campioni?
Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
4Quali sono i vostri termini di pagamento?
Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
