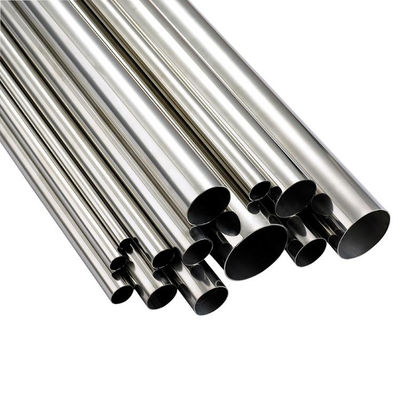

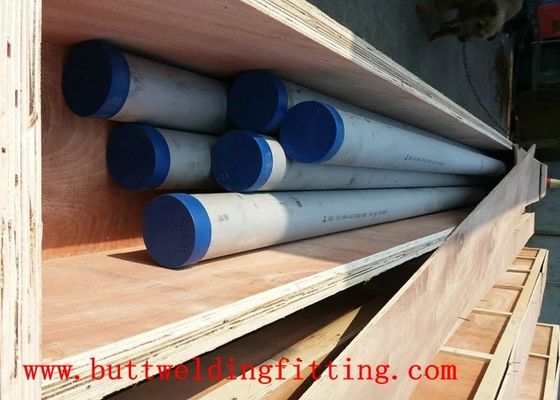

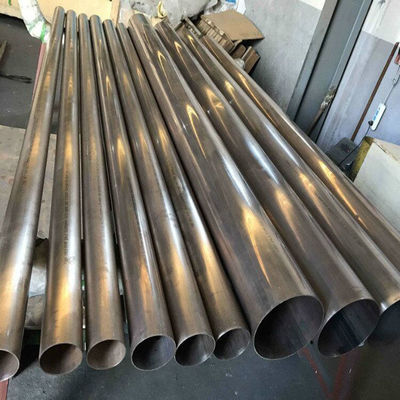

Tubo senza saldatura in acciaio duplex ad alta resa S31803 2205 per recipienti a pressione a parete sottile

S31803 Tubo senza cuciture in acciaio inossidabile duplex per la progettazione di navi a pressione a parete sottile

IlS31803 tubi senza saldatura duplessi in acciaio inossidabile(comunemente noto come 2205, EN 1.4462) fornisce circail doppio della resistenza al rendimento dell'acciaio inossidabile austenitico 316L convenzionale, che consente agli ingegneri di progettare vasi a pressione, scambiatori di calore e sistemi di tubazioni con pareti significativamente più sottili.Con una resistenza minima di 450 MPa (65 ksi) rispetto a 170 MPa per il 316L, the S31803 duplex pipe allows wall thickness reductions of 30-50 percent while maintaining identical pressure containment ratings per ASME Boiler and Pressure Vessel Code Section VIII Division 1 design rulesQuesto.progettazione di recipienti a pressione a parete sottileQuesto approccio si traduce direttamente in una riduzione del peso del materiale, in costi di fabbricazione e di saldatura inferiori, in una riduzione dei requisiti di supporto strutturale,e logistica di movimentazione e installazione semplificata, il tutto fornendo una resistenza superiore al cloruro con un valore PREN pari o superiore a 34.

The balanced ferrite-austenite microstructure (approximately 50 percent each phase) combines the high strength and chloride stress corrosion cracking resistance of the ferritic phase with the toughness and weldability of the austenitic phase. This unique dual-phase structure provides exceptional resistance to stress corrosion cracking in chloride-containing environments where standard 304 and 316 stainless steels are susceptible to catastrophic failureOgni tubo viene annelato a 1020-1100 gradi Celsius, seguita da una rapida raffreddatura dell'acqua per ottenere un equilibrio di fase ottimale.verificato mediante misurazione del numero di punti metallografici ASTM E562 su anelli di campionamento di ciascun lotto di trattamento termico. certificato conforme alla norma NACE MR0175/ISO 15156 per l'impiego acido in ambienti di petrolio e gas contenenti H2S fino al livello VI di gravità, con dimostrata resistenza al crackamento da stress da solfuro.

Specifiche tecniche

Risparmio di peso e vantaggi di progettazione

• 50 percento di rendimento di forza vantaggio:Con una resistenza minima di 450 MPa rispetto a 170 MPa per il 316L, il tubo duplex S31803 consente riduzioni dello spessore della parete del 30-50 per cento per nominali di pressione di progettazione identici per ASME B31.3 e ASME Sezione VIII Divisione 1, riducendo direttamente i costi di approvvigionamento dei materiali su base per metro.
• Riduzione totale dei costi installati:Il tubo a parete più sottile riduce il consumo di consumabili di saldatura, riduce il tempo di saldatura a causa della riduzione dei passaggi di riempimento, riduce la portata dell'ispezione post-saldatura e riduce al minimo i requisiti di trattamento termico,riducendo collettivamente il costo totale installato del 15-25 per cento rispetto ai sistemi di tubazione 316L a pressione equivalente.
• Risparmio di peso strutturale:La riduzione del peso del tubo si traduce in strutture di supporto più leggere, sezioni strutturali in acciaio più piccole per i tubi, carichi ridotti delle fondamenta,e requisiti di capacità della gru più bassi durante la costruzione, permettendo un risparmio cumulativo delle spese di capitale nell'intero progetto.
• Miglioramento della capacità di flusso:Pareti più sottili con diametro esterno identico aumentano l'area di flusso trasversale interna, riducendo la velocità del fluido, la caduta di pressione e il consumo di energia di pompaggio durante la vita del sistema di tubazioni,generare un risparmio continuo di costi operativi anno dopo anno.
• Logistica offshore semplificata:Sulle piattaforme offshore in cui il peso è elevato, la riduzione del 30-50% del peso per metro lineare di tubi duplex riduce direttamente la tonnellaggio di acciaio strutturale delle parti superiori,requisiti di rinforzo del ponte, e le specifiche di capacità della gru della nave di installazione.
• Miglioramento della vita durante la stanchezza:La microstruttura duplex a grana fine offre una resistenza alla fatica superiore rispetto agli acciai inossidabili austenitici a grana grossa, prolungando la durata di vita nelle applicazioni soggette a cicli di pressione,transitori termici, o carico ciclico indotto da vibrazioni.

Applicazioni

• Contenitori a pressione e serbatoi di stoccaggioProgettazione a parete sottile per separatori ad alta pressione, barili di knock-out, serbatoi tampone e vasi di stoccaggio in impianti petroliferi e di gas offshore, chimici e petrolchimici in cui il peso, il costo dei materiali,L'ottimizzazione del programma di fabbricazione è un fattore fondamentale del progetto..
• Scambiatori di calore e raffreddatori:tubi laterali e laterali per scambiatori di calore a guscio e tubo, connessioni per scambiatori a piastra e telaio, testate per scambiatori di calore raffreddati ad aria,tubi di interconnessione per raffreddatori di processi che funzionano in acqua di raffreddamento contenente cloruro o fluidi di processo.
• Manifold e jumper sottomarini:S31803 duplex è ampiamente specificato per collettori di produzione sottomarini, saltatori di condotte, pezzi di bobina,e connessioni di legame in cui l'alta resistenza riduce lo spessore della parete per la resistenza al crollo in acque profonde, mentre le maniglie a resistenza alla corrosione duplex producono acqua ad alto contenuto di cloruro.
• Impianti di desalinizzazione:tubi di alimentazione ad osmosi inversa ad alta pressione (SWRO), linee di rigetto della salamoia,e connessioni di dispositivi di recupero dell'energia in cui la combinazione di requisiti di pressione elevata e ambiente aggressivo di cloruro rende il duplex a parete sottile la selezione ottimizzata del materiale.
• Apparecchiature per processi chimici:Tubi di interconnessione del reattore, linee di trasferimento del servizio acido, sistemi di recupero dei solventi,e la manipolazione di materiali corrosivi in cui il 316L richiederebbe uno spessore di parete eccessivo e il 904L o le leghe di nichel presenterebbero costi materiali proibitivi.

Domande frequenti

D: Quanto peso posso risparmiare passando da 316L a S31803 duplex per i tubi per vasi a pressione?
R: Il risparmio di peso è direttamente proporzionale alla riduzione dello spessore della parete raggiungibile grazie al vantaggio della resistenza al rendimento.3 e sezione VIII Divisione 1 i valori di sollecitazione ammissibili a temperatura di progetto per S31803 sono di circa 20,0-2,5 volte superiore a 316L, lo spessore minimo di parete calcolato si riduce di un fattore simile per condizioni di progettazione identiche.Per un tipico tubo NPS da 12 pollici progettato per 50 bar a 100 gradi Celsius, lo spessore di parete calcolato per il 316L è di circa 9,5 mm (SCH 40), mentre per il S31803 è necessario solo 4,0 mm (SCH 10S).un risparmio del 57%Per un sistema di tubature di 500 metri, questo consente di risparmiare 14 tonnellate di peso materiale, riducendo proporzionalmente l'acciaio strutturale, i consumabili di saldatura e il lavoro di installazione.

D: Il tubo duplex a parete sottile mantiene un'adeguata tolleranza alla corrosione per il servizio a lungo termine?
R: Sì, e questo è un vantaggio fondamentale dell'acciaio inossidabile duplex.L'acciaio inossidabile duplex resiste alla corrosione generale attraverso la sua pellicola superficiale passiva di ossido di cromo e non subisce un graduale assottigliamento delle pareti in ambienti di servizio correttamente selezionatiIl valore PREN pari o superiore a 34 per S31803 garantisce la resistenza alla corrosione da buche a livelli di cloruro fino a 10.000 ppm a temperatura ambiente.Ciò significa che lo spessore della parete calcolato per il contenimento della pressione da solo è sufficiente per la vita di progettazione completa senza aggiungere spessore sacrificale, amplificando ulteriormente il vantaggio di risparmio di peso rispetto alle alternative in acciaio al carbonio che richiedono notevoli aggiunte di tolleranza alla corrosione.

D: Il tubo duplex S31803 è adatto per il servizio acido con presenza di H2S?
R: Sì, S31803 è elencato nella tabella A.28 della NACE MR0175/ISO 15156-3 come accettabile per l'impiego acido entro limiti ambientali definiti.La durezza massima di 31 HRC (290 HBW) richiesta dalla NACE è facilmente raggiungibile mediante un adeguato trattamento termico di ricottura della soluzione a 1020-1100 gradi Celsius, seguito da un rapido raffreddamento con acquaA temperatura ambiente, S31803 è adatto per la somministrazione acida fino a circa 0,1 bar (1,5 psi) H2S a pressione parziale con 10% di salamoia NaCl a pH 4,5 o superiore per dati di prova di laboratorio.Per livelli più elevati di H2S o servizio acido a temperatura elevata, può essere raccomandato il grado super duplex S32750 (2507) con PREN 41 o superiore. Forniamo certificati di conformità NACE MR0175 completi con ogni spedizione che documentano le prove di durezza,verifica della microstruttura, e prova di corrosione secondo il metodo ASTM G48 A per la determinazione della temperatura critica di fissaggio.

D: Come si verifica il corretto equilibrio ferrite-austenite nel tubo finito?
A: The ferrite content in each heat treatment lot is measured using ASTM E562 systematic manual point count method on metallographically prepared cross-section samples examined at 400x magnification under an optical microscope after electrolytic etching in 20 percent sodium hydroxide solutionPer ottenere risultati statisticamente validi, vengono contati un minimo di 25 campioni per campione, con criteri di accettazione del 40-60 per cento di ferrite in volume.utilizziamo un feritscopio calibrato (metodo di induzione magnetica) per una rapida verifica non distruttiva sulla superficie del tubo prima della spedizione, correlato al metodo di riferimento del conteggio dei punti. Entrambe le misurazioni sono registrate sul certificato di prova del mulino.la ferrite insufficiente riduce la resistenza e la resistenza al cloruro, mentre l'eccesso di ferrite può portare a fragilità durante la saldatura e riduzione della resistenza a basse temperature.
