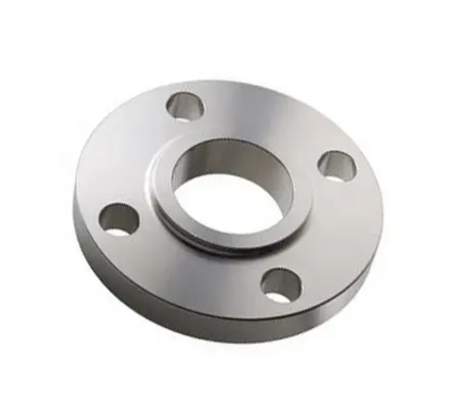

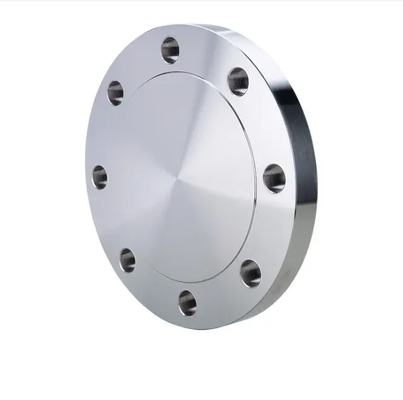

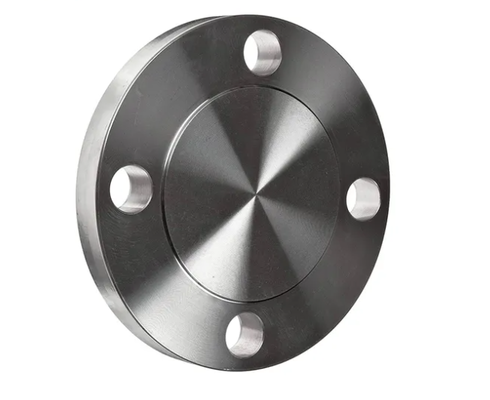

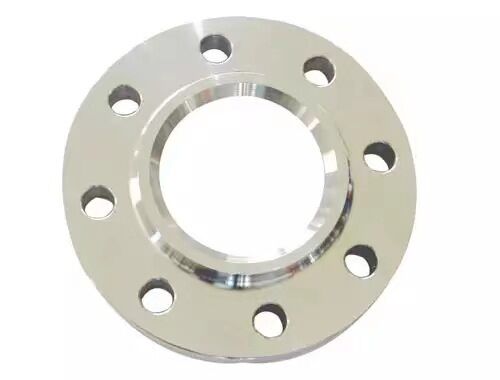

Disegno CAD Flangia Forgiata Modello 3D con Guida all'Installazione della Coppia dei Bulloni

Flange in acciaio forgiato con documentazione tecnica completa

Noi comprendiamo che gli ingegneri professionisti degli appalti e i project manager richiedono più di un semplice prodotto;hanno bisogno di una documentazione tecnica completa per garantire un'integrazione senza soluzione di continuità nei loro sistemi di tubazioneOgni flange in acciaio forgiato della nostra linea di produzione è accompagnata da un pacchetto completo di documentazione tecnica che comprende disegni CAD dimensionati, modelli 3D solidi,grafici di calcolo della coppia del bulloneQuesto approccio basato sulla documentazione riduce il tempo di revisione tecnica, elimina le congetture durante l'installazione,e fornisce una tracciabilità completa per gli audit di garanzia della qualità.

La nostra documentazione tecnica copre l'intero ciclo di vita del prodotto, dalla specifica di progettazione all'installazione e alla messa in servizio.Forniamo disegni di dimensioni preliminari per confermare le dimensioni della fianchettaDopo la conferma dell'ordine, forniamo disegni CAD certificati come costruiti che riflettono il tuo specifico grado di materiale, classe di pressione e requisiti di rivestimento.Il modello 3D STEP consente al tuo team di ingegneri di integrare la nostra flange direttamente nei tuoi disegni isometrici di tubazioni e modelli di analisi dello stress senza ricreazione manualeDopo la consegna, la guida della coppia del bullone garantisce una corretta compressione della guarnizione ed elimina il rischio di sotto-coppia o di sovra-coppia durante l'assemblaggio sul campo.

Perché la documentazione tecnica è importante nell'acquisto di flange

• Elimina gli errori dimensionali:Disegni CAD con diametro esatto del cerchio del bullone, diametro esterno della flangia, altezza della faccia sollevata e dimensioni del mozzo impediscono connessioni non corrispondenti e costose modifiche di campo
• Accelera la revisione ingegneristica:I modelli 3D pre-verificati riducono il tempo che il team di progettazione spende a ricreare le parti del fornitore, abbreviando direttamente i tempi di realizzazione del progetto
• Garantisce una corretta installazione:Il grafico della coppia del bullone specifica i valori della coppia lubrificata e non lubrificata per ogni dimensione del bullone e tipo di guarnizione, impedendo sia le perdite da sotto-torque che la frantumazione della guarnizione da sovra-torque
• Supporta la conformità normativa:La certificazione completa EN 10204 3.2 con ispezione da parte di terzi soddisfa la PED 2014/68/UE, ASME B31.3, e altre direttive internazionali sulle apparecchiature a pressione
• Consente la tracciabilità del ciclo di vita:Ogni flangia è timbrata con un numero termico unico rintracciabile al MTC che mostra la composizione chimica, le proprietà meccaniche e i registri del trattamento termico.
• Riduce il rischio del progetto:La documentazione completa elimina il rischio di installazione di flange non conformi che potrebbero portare a guasti catastrofici, sanzioni normative o ritardi del progetto

Domande frequenti

D: Quali formati di file CAD fornisci e posso richiedere visualizzazioni di disegni personalizzate?

R: Forniamo disegni dimensionali PDF come standard, con formati DWG e DXF disponibili su richiesta.Visualizzazioni personalizzate come i dettagli del profilo dell'hub, zone di tolleranza di foratura e dettagli di preparazione della convelatura di saldatura possono essere aggiunti su richiesta senza costi aggiuntivi.Il tempo di consegna per i disegni personalizzati è di 1-2 giorni lavorativi dopo la conferma dell'ordine.

D: Come utilizzare il grafico della coppia del bullone per l'installazione sul campo?

R: La nostra tabella della coppia del bullone è organizzata in base alle dimensioni della flangia, alla classe di pressione e al tipo di guarnizione.valore della coppia lubrificata (usando grasso di disolfuro di molibdeno)Il grafico include anche la sequenza di serraggio raccomandata: serraggio a tre passaggi a 30%, 60% e 100% della coppia di destinazione.Si raccomanda un passaggio finale in senso orario per verificare il carico uniformeForniamo anche una guida sulla tensione idraulica per le dimensioni superiori a 24 pollici dove le chiavi tradizionali di coppia diventano poco pratiche.

D: Fornisce la certificazione EN 10204 3.2 con controllo da parte di terzi?

R: Sì, la certificazione EN 10204 tipo 3.2 con ispezione da parte di terzi da parte di TUV, SGS, Bureau Veritas o Lloyd's Register è disponibile su richiesta.,La verifica dell'analisi chimica, l'ispezione NDT e l'ispezione dimensionale.2 fornisce il più alto livello di garanzia indipendente ed è in genere richiesto per le apparecchiature a pressione di cui al PED 2014/68/UE Categoria III e IV, progetti offshore e applicazioni nucleari.
