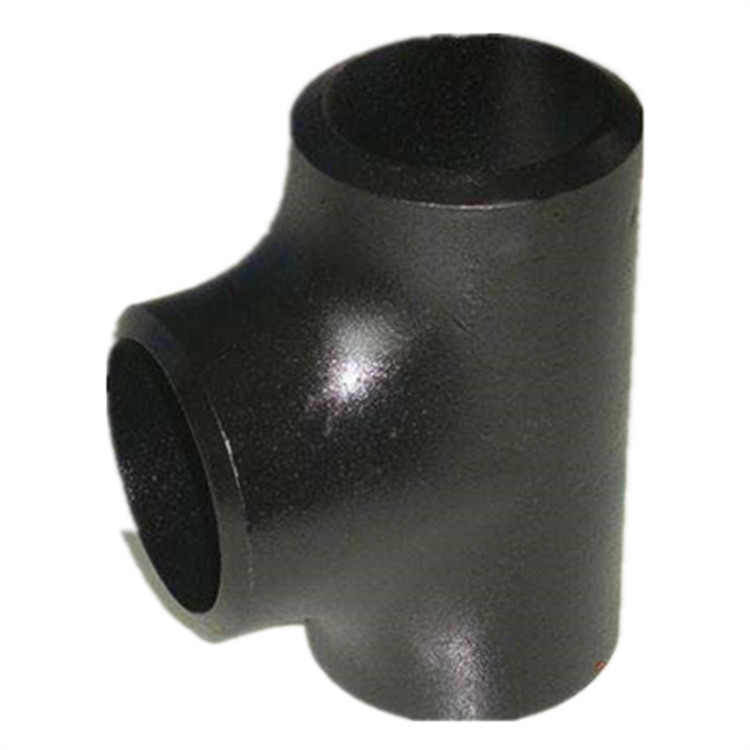

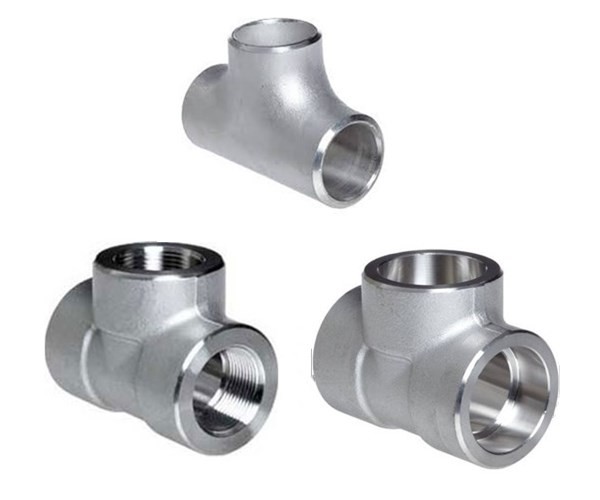

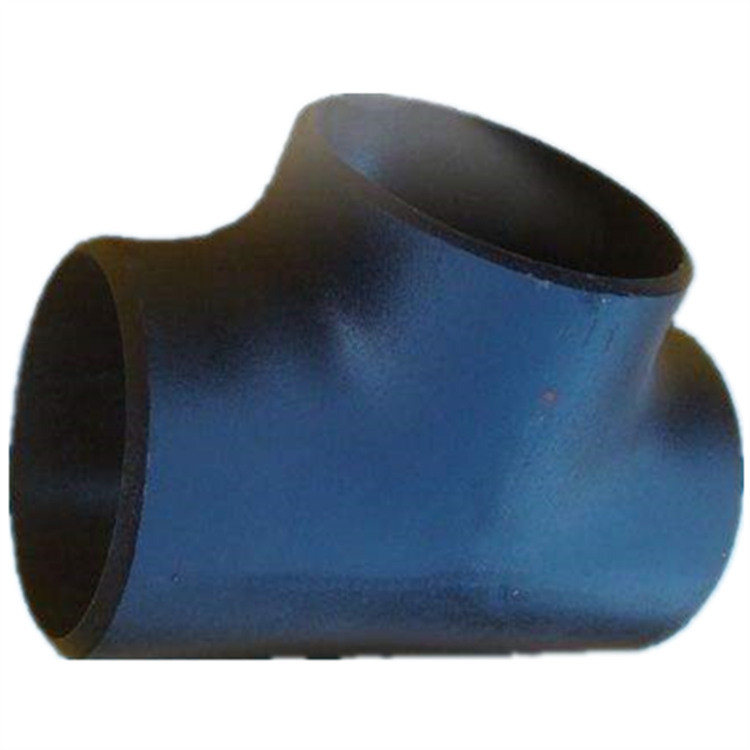

Test di pressione idrostatica in acciaio inossidabile Butt Weld Equal Tee ASME B16.9 SCH40

  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
Luogo di origine Zhejiang, Cina
Marca WNRLN
Certificazione ISO 9001:2015, EN 10204 3.1 MTR
Numero di modello HT-TEE-SCH40
Quantità di ordine minimo 10 pezzi
Prezzo USD 10-120 / Piece
Imballaggi particolari Casse o pallet in legno idonei alla navigazione con protezione individuale
Tempi di consegna 5-7 giorni lavorativi per stock, 15-25 giorni per produzione
Termini di pagamento T/T,L/C,Western Union
Capacità di alimentazione 10000 pezzi al mese
Dettagli
Nome del prodotto T uguale con saldatura di testa in acciaio inossidabile testato idrostaticamente Metodo di test Test di pressione idrostatica a 1,5 volte la pressione di progetto
Standard ASME B16.9, ASTM A403 Spessore della parete SCH40/SCH40S
Certificazione EN 10204 3.1 MTR, Hydrostatic Test Report Applicazione Petrolio e gas, produzione di energia, trattamento delle acque, tubazioni di processo
Evidenziare

T testato idrostatico

,

T con saldatura di testa in acciaio inossidabile

,

Fitting di tubi sottoposto a prova di pressione
Lasciate un messaggio
Descrizione di prodotto
Tee a saldare a piena penetrazione in acciaio inossidabile con prova di pressione idrostatica ASME B16.9 SCH40

Il Tee a saldare a piena penetrazione in acciaio inossidabile con prova di pressione idrostatica è fabbricato secondo gli standard dimensionali ASME B16.9 e sottoposto a rigorosi test di pressione idrostatica per verificarne l'integrità strutturale e le prestazioni a tenuta stagna. Ogni raccordo è sottoposto individualmente a una pressione di prova idrostatica pari a 1,5 volte la pressione nominale di progetto, mantenuta per una durata minima secondo i requisiti del codice applicabile.

Questo tee a saldare a piena penetrazione in acciaio inossidabile con prova di pressione idrostatica è disponibile in diversi gradi, tra cui WP304, WP304L, WP316, WP316L, WP321 e WP347, con uno spessore della parete SCH40 che offre un equilibrio ottimale tra capacità di pressione ed economia di materiale per i sistemi di tubazioni industriali generali. Il protocollo di test completo include ispezione visiva, verifica dimensionale e test di pressione idrostatica certificati con rapporti di prova sui materiali (MTR EN 10204 3.1) per una completa tracciabilità.

Specifiche Tecniche
Parametro Specifiche
Standard ASME B16.9, ASTM A403
Opzioni Materiale WP304, WP304L, WP316L, WP321, WP347, S31803
Tipo Tee Uguale (Tee Dritto)
Intervallo Dimensioni 1/2" - 24" (DN15 - DN600) Senza Giunzioni
Spessore Parete SCH40 / SCH40S
Test di Pressione Prova Idrostatica 1,5x Pressione di Progetto, Secondo ASME B31.3
Connessione Terminale Estremità Smussata per Saldatura a Piena Penetrazione secondo ASME B16.25
Standard di Test Prova di Pressione Idrostatica, Ispezione Visiva, Controllo Dimensionale
Durata Test Minimo 30 secondi per dimensioni fino a 2", 60 secondi per 2,5"-8", 120 secondi per 10" e oltre
Certificazione EN 10204 3.1 MTR, Rapporto di Prova Idrostatica, Rapporti NDT Disponibili
Principali Vantaggi e Campi di Applicazione
  • Prestazioni Verificate a Tenuta Stagna: Ogni tee a saldare a piena penetrazione in acciaio inossidabile con prova di pressione idrostatica viene pressurizzato e ispezionato individualmente, garantendo zero perdite alle pressioni di prova certificate prima della spedizione
  • Completa Tracciabilità del Materiale: Il pacchetto di documentazione completo include il certificato di prova del materiale EN 10204 3.1, il rapporto di prova idrostatica e la tracciabilità del numero di colata per ogni raccordo
  • Sistemi di Condotte Petrolifere e Gas: Adatto per il trasporto di idrocarburi a monte, intermedio e a valle che richiedono la verifica dell'integrità tramite prova di pressione
  • Centrali Elettriche: Ideale per sistemi di tubazioni ad alta affidabilità in impianti di produzione di energia termica, nucleare e a ciclo combinato con requisiti di test rigorosi
  • Trattamento Acque e Dissalazione: Garantisce prestazioni a tenuta stagna in impianti di dissalazione a osmosi inversa e reti di tubazioni ad alta pressione per il trattamento delle acque municipali
  • Tubazioni di Processo Industriale: Soddisfa i requisiti esigenti per la distribuzione di vapore, aria compressa e fluidi di processo negli impianti di produzione
Domande Frequenti
D: Qual è la pressione di prova idrostatica applicata ai vostri tee a saldare a piena penetrazione in acciaio inossidabile?
R: I nostri raccordi tee a saldare a piena penetrazione in acciaio inossidabile con prova di pressione idrostatica vengono testati a 1,5 volte la pressione massima di esercizio ammissibile (MAWP) per il dato grado di materiale, dimensione e classe di spessore della parete secondo i requisiti ASME B31.3. Per un tipico tee SCH40 WP316L, la pressione di prova idrostatica viene calcolata in base alla sollecitazione ammissibile del materiale alla temperatura di prova. Seguiamo rigorosamente i protocolli di test ASME B16.9 e B31.3. Ogni tee viene pressurizzato, mantenuto per la durata specificata dal codice e ispezionato visivamente per eventuali perdite o deformazioni. Certificati di prova di fabbrica che documentano la pressione di prova effettiva, la durata e i risultati vengono forniti con ogni spedizione.
D: Il test idrostatico influisce sulle proprietà del materiale dei tee in acciaio inossidabile?
R: Un test di pressione idrostatica condotto correttamente sui raccordi tee a saldare a piena penetrazione in acciaio inossidabile non influisce negativamente sulle proprietà del materiale. Il test idrostatico utilizza acqua come mezzo di prova e la pressione di prova viene mantenuta entro il campo elastico del materiale. Per i gradi di acciaio inossidabile austenitico come WP304L e WP316L, la pressione di progetto 1,5x rimane tipicamente ben al di sotto della resistenza allo snervamento a temperatura ambiente. Le procedure di drenaggio e asciugatura post-test prevengono macchie d'acqua o corrosione microbiologicamente influenzata. I nostri tee con prova di pressione idrostatica vengono accuratamente asciugati dopo il test e protetti con adeguati trattamenti di conservazione della superficie prima dell'imballaggio.
D: Potete fornire NDT oltre al test idrostatico per i tee a saldare a piena penetrazione in acciaio inossidabile?
R: Sì, oltre al test di pressione idrostatica standard, offriamo test non distruttivi (NDT) supplementari per i raccordi tee a saldare a piena penetrazione in acciaio inossidabile. I metodi NDT disponibili includono test radiografici (RT), test ultrasonici (UT), test con liquidi penetranti (PT), test con particelle magnetiche (MT) e identificazione positiva del materiale (PMI). Questi test aggiuntivi possono essere specificati al momento dell'ordine ed eseguiti da ispettori NDT certificati di livello II/III. Combinato con il test di pressione idrostatica e la certificazione del materiale EN 10204 3.1, il nostro programma completo di garanzia della qualità fornisce completa fiducia nell'integrità del prodotto per applicazioni critiche.
