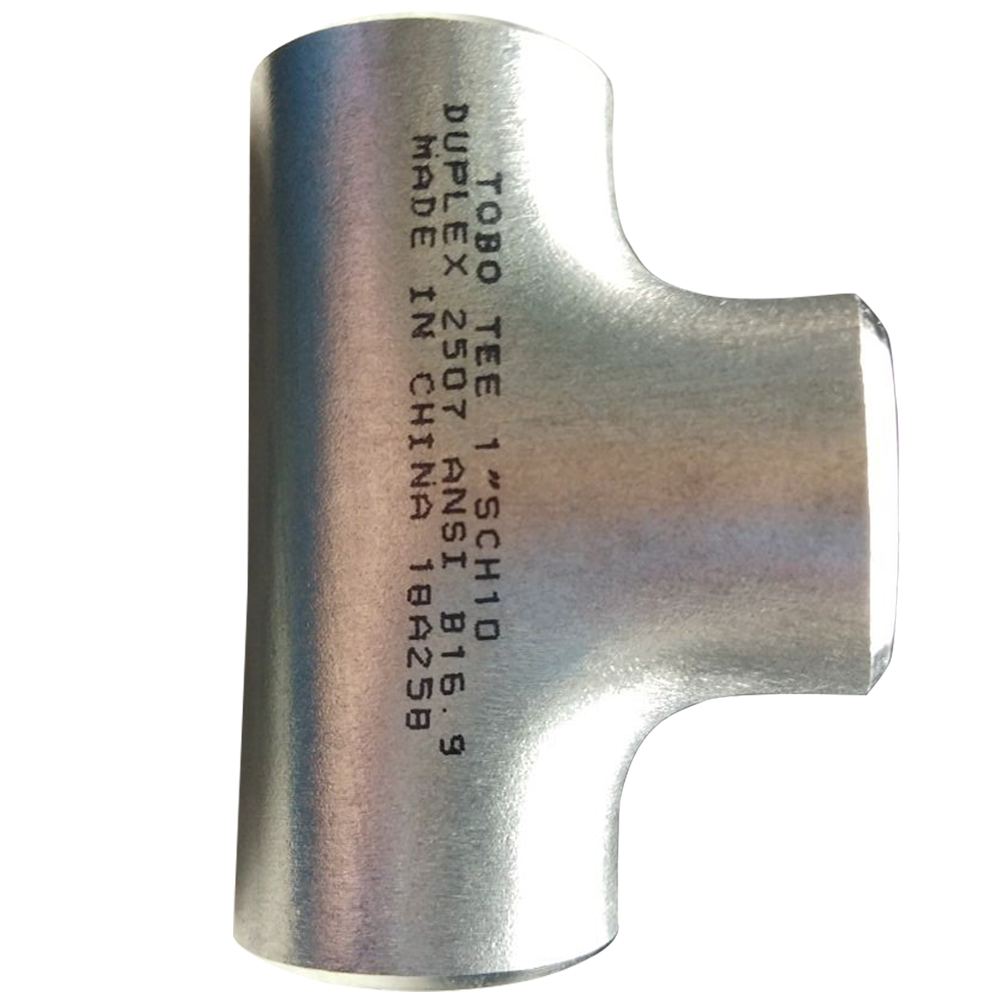

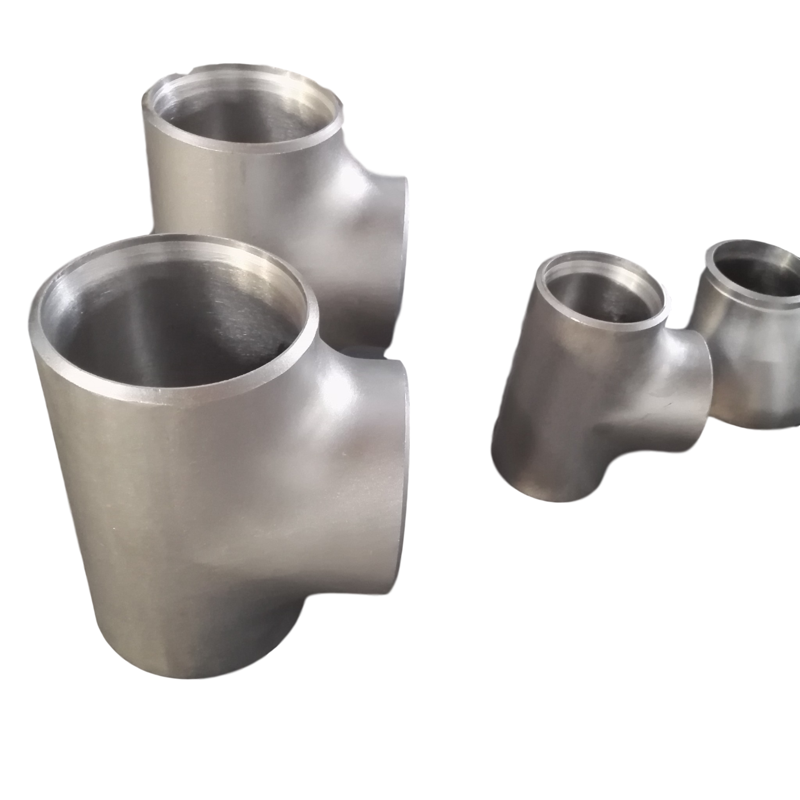

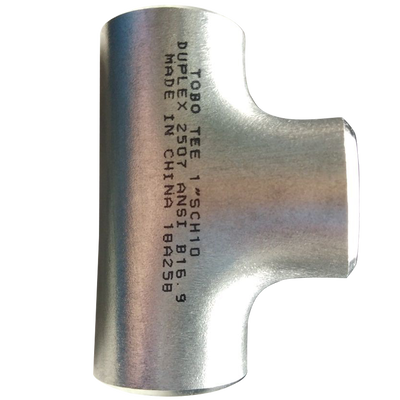

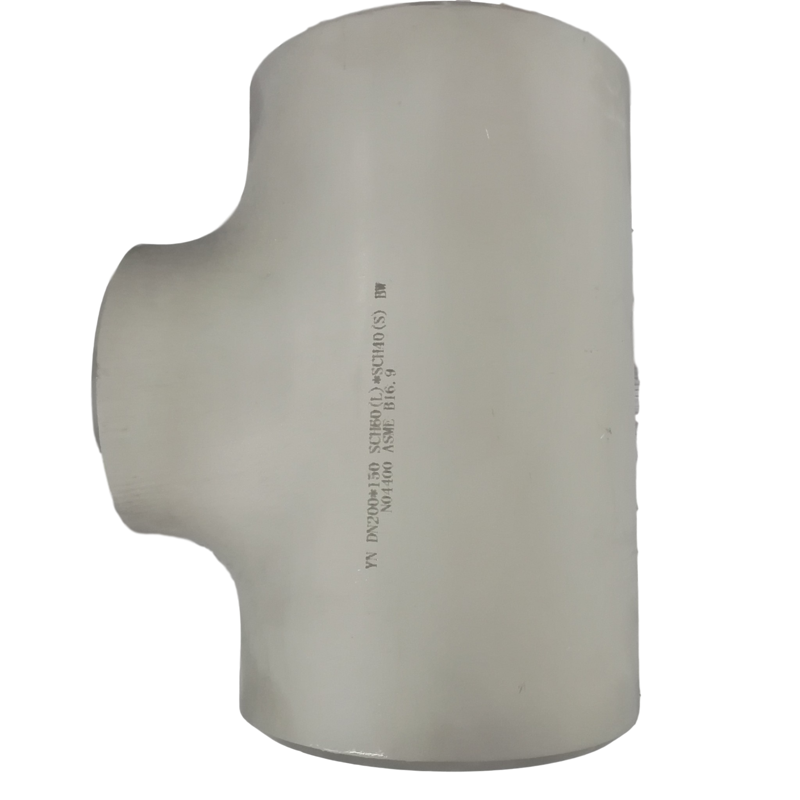

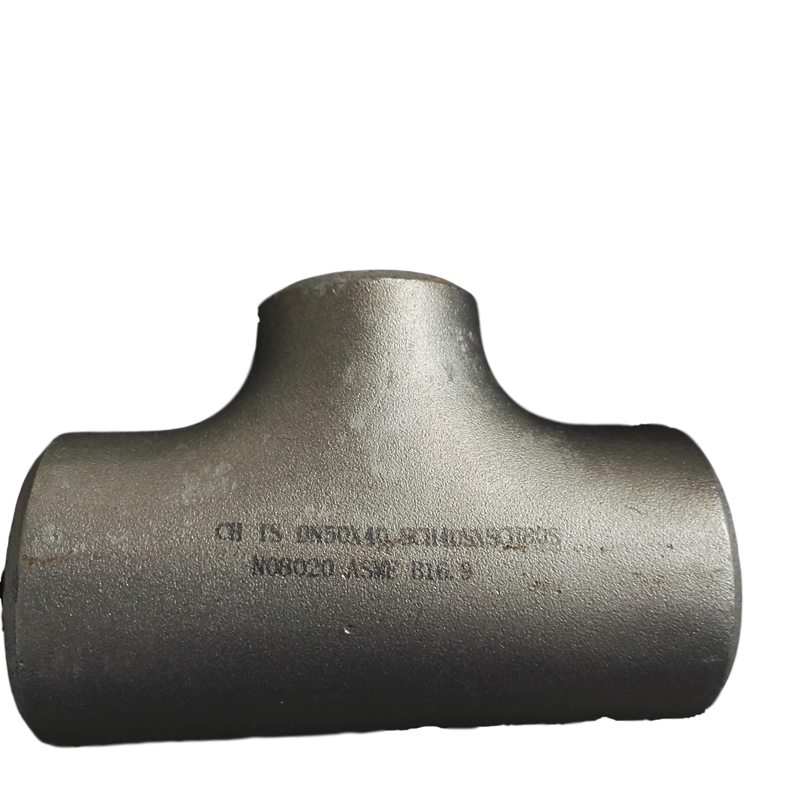

Tee riducente della saldatura testa a testa dell'acciaio inossidabile della classe 600 ad alta pressione ASTM A403 WP304L

  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
Luogo di origine Zhejiang, Cina
Marca WNRLN
Certificazione ISO 9001:2015, ASME B16.9 Compliant
Numero di modello HP600-RT-WP304L
Quantità di ordine minimo 10 pezzi
Prezzo USD 18-200 / Piece
Imballaggi particolari Casse in legno idonee alla navigazione con protezione individuale
Tempi di consegna 5-7 giorni lavorativi per stock, 15-25 giorni per produzione
Termini di pagamento T/T,L/C,Western Union
Capacità di alimentazione 8000 pezzi al mese
Dettagli
Nome del prodotto T di riduzione in acciaio inossidabile ad alta pressione classe 600 Classe di pressione Classe 600 (PN100)
Grado materiale ASTM A403 WP304L Tipo T riducente (T disuguale)
Spessore della parete SCH80/SCH80S/SCH160 Applicazione Vapore ad alta pressione, sistemi idraulici, processi di raffineria, iniezione chimica
Evidenziare

T di riduzione dell'alta pressione

,

Gomito 600 in acciaio inox

,

Raccordo a saldare WP304L
Lasciate un messaggio
Descrizione di prodotto
Classe di alta pressione 600 Acciaio inossidabile riducente Butt Weld Tee

IlClasse 600 di acciaio inossidabile ad alta pressioneè progettato e fabbricato per resistere a condizioni di conduzione ad alta pressione molto difficili, fabbricato in acciaio inossidabile austenitico di grado ASTM A403 WP304Lquesto sistema di riduzione della pressione nominale di classe 600 è conforme alla norma ASME B16.9 norme dimensionali con valori nominali di pressione-temperatura secondo le specifiche di abbinamento delle flange ASME B16.5 Classe 600.

La configurazione riduttrice consente una transizione del diametro senza soluzione di continuità nelle connessioni di ramificazione mantenendo la piena integrità della pressione.Ciascun tee di saldatura ad alta pressione in acciaio inossidabile di classe 600 ha uno spessore della parete ottimizzato per contenere la pressione, la preparazione di precisione della punta a busta, e il ricottamento completo della soluzione per garantire proprietà meccaniche uniformi.sistemi idraulici, e condotte di processo dove è essenziale un contenimento affidabile della pressione.

Specifiche tecniche
Parametro Specificità
Grado del materiale ASTM A403 WP304L / UNS S30403 / 1.4307
Classe di pressione Classe 600 (PN100 per equivalente EN 1092-1)
Tipo Riduzione del tee (tee ineguale)
Intervallo di dimensioni 1/2" - 24" (DN15 - DN600)
Spessore della parete SCH80 / SCH80S / SCH160 (requisiti per dimensioni)
Norme ASME B16.9, ASTM A403, ASME B16.5 Classe di pressione
Produzione di larghezza uguale o superiore a 15 mm
Preparazione finale Fino alla fine del bisello secondo ASME B16.25, 37,5° ± 2,5°
Esame Test idrostatico, test radiografici (RT) disponibili
Intervallo di temperatura -196°C a +400°C (per le tabelle di delimitazione della pressione)
Principali vantaggi e campi di applicazione
  • Classificazione di pressione certificata di classe 600:Ciascuna cuffia di saldatura ad alta pressione in acciaio inossidabile di classe 600 è progettata con uno spessore della parete adatto alla classe di pressione PN100/Classe 600, verificato mediante test idrostatici a 1.5 volte la pressione nominale
  • Trasferimento di diametro affidabile:La progettazione riducente consente una transizione fluida dal tubo principale più grande al ramo più piccolo, riducendo al minimo le turbolenze di flusso e l'erosione al punto di connessione del ramo in condizioni di alta pressione
  • Sistemi a vapore ad alta pressione:Adatti a reti di distribuzione di vapore surriscaldato in centrali elettriche e impianti industriali che richiedono contenimento di pressione di classe 600
  • Sistema idraulico e pneumatico:Concepito per distribuzione di olio idraulico ad alta pressione e gas compressi con integrità di pressione verificata e prestazioni impermeabili
  • Unità di processo di raffinazione:Ideale per l'idroprocessamento, la riformazione catalitica e altre tubazioni delle unità di raffinazione che funzionano a pressioni elevate
  • Sistemi di iniezione chimica:Risponde ai requisiti per le linee di iniezione e dosaggio chimici ad alta pressione negli impianti di trasformazione petrolchimica e offshore
Domande frequenti
D: Che cosa significa il valore di pressione della classe 600 per un tee di saldatura a fuso riducente in acciaio inossidabile?
R: La classificazione di pressione della classe 600 per il nostro tubo di saldatura in acciaio inossidabile corrisponde al sistema di classificazione di pressione-temperatura definito nella norma ASME B16.5 per le flange di classe 600.A temperatura ambiente (fino a 38°C), la pressione di lavoro massima ammissibile per la classe 600 è di circa 102 bar (1480 psi) per il materiale WP304L.la pressione ammissibile diminuisce in base alle tabelle di delimitazione standard. Our high pressure Class 600 stainless steel reducing butt weld tee fittings feature proportionally thicker walls (typically SCH80 or SCH160 for smaller sizes) to maintain full Class 600 pressure containmentOgni apparecchio è progettato per soddisfare la capacità di pressione delle connessioni a flange di classe 600, garantendo l'integrità della pressione in tutto il sistema.
D: Potete fornire t riducenti ad alta pressione con combinazioni di dimensioni non standard?
R: Sì, fabbrichiamo tessuti di saldatura ad alta pressione in acciaio inossidabile di classe 600 con combinazioni di dimensioni specificate dal cliente.12"x6", e altre combinazioni non standard. Ogni tee riduttore personalizzato è progettato con un adeguato rinforzo all'intersezione del ramo secondo le regole di sostituzione dell'area ASME B31.3, se applicabile.Lo spessore della parete dell'uscita del ramo è dimensionato in modo appropriato per il diametro più piccolo mantenendo il valore di pressione completo della classe 600Tutti i disegni personalizzati sono supportati dalla nostra revisione ingegneristica e dalla validazione dei test di pressione idrostatica.
D: Qual è la differenza tra SCH80 e Classe 600 per le magliette di saldatura a poppa?
R: La tabella (SCH80, SCH160) definisce lo spessore della parete per una determinata dimensione del tubo, mentre la classe 600 definisce il valore di pressione-temperatura.Per la nostra classe 600 di acciaio inossidabile ad alta pressione riducendo la saldatura a poppa, spessore della parete SCH80 per NPS 1/2 "-8" soddisfa generalmente i requisiti della classe 600, mentre le dimensioni maggiori possono richiedere SCH160 o spessore della parete personalizzato per soddisfare i valori di pressione della classe 600.Il rapporto tra orario e classe dipende dal grado del materialeEseguiamo verifiche di ingegneria per ogni combinazione di dimensioni e piani per confermare la conformità alla classe 600.Il nostro team tecnico può fornire la raccomandazione di spessore della parete appropriata in base alle condizioni specifiche di progettazione, compresa la pressione, temperatura e tolleranza alla corrosione.
