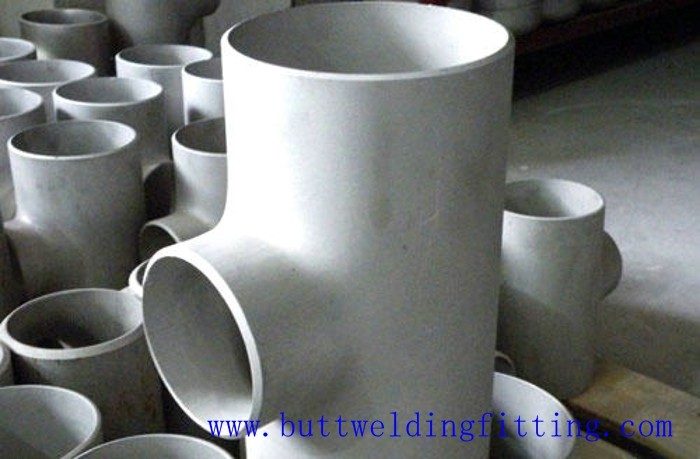

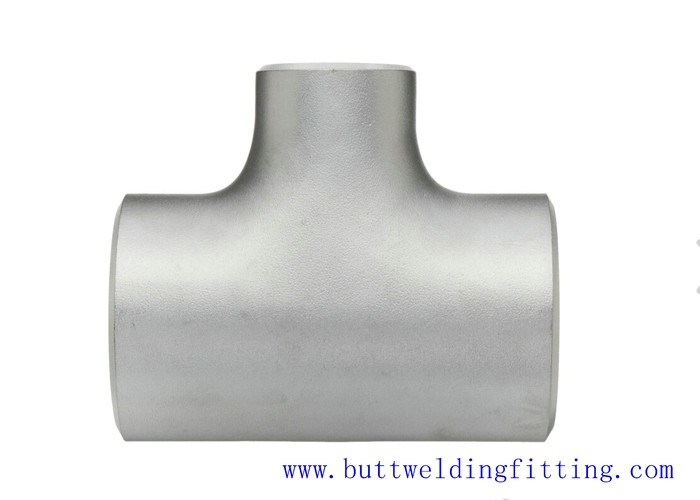

Tee Riduttore Inox DN1200 Grande Diametro Saldobuttato ASTM A815 S31803
| Luogo di origine | Zhejiang, Cina |
|---|---|
| Marca | WNRLN |
| Certificazione | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| Numero di modello | LD1200-DSS-TEE |
| Quantità di ordine minimo | 1 pezzo (diametro grande personalizzato) |
| Prezzo | USD 500-5000+ / Piece |
| Imballaggi particolari | Cassa con telaio in acciaio personalizzato con rinforzo interno per raccordi di grande diametro, pro |
| Tempi di consegna | 25-45 giorni lavorativi per la fabbricazione personalizzata di grande diametro |
| Termini di pagamento | T/T, L/C |
| Capacità di alimentazione | 500 pezzi al mese |
Dettagli
| Nome del prodotto | T di riduzione duplex in acciaio inossidabile duplex DN1200 personalizzato di grande diametro | Grado materiale | ASTM A815 Duplex UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| Diametro massimo | DN1200 (48") | Forza di rendimento | ≥450MPa (2×WP316L) |
| PREN (Resistenza alla corrosione) | 34-35 | Applicazione | Desalinizzazione, iniezione di acqua offshore, impianti chimici, pasta di legno e carta |
| Evidenziare | T di riduzione di grande diametro,T per tubo DN1200 personalizzato,T con saldatura di testa duplex S31803 |
||
Descrizione di prodotto
Tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro personalizzato DN1200 ASTM A815 S31803
Panoramica del prodotto
Il Tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro DN1200 è un raccordo per tubi speciale di grande diametro prodotto in acciaio inossidabile duplex ASTM A815 UNS S31803 (2205). Questo raccordo ridotto ingegnerizzato su misura con diametro nominale fino a DN1200 combina l'elevata resistenza della microstruttura duplex (circa 50% austenite, 50% ferrite) con un'eccellente resistenza alla corrosione (PREN 34-35), fornendo circa il doppio della resistenza allo snervamento dei gradi austenitici standard come WP304L e WP316L.
La maggiore resistenza consente una progettazione a parete più sottile per la stessa classe di pressione, riducendo peso e costi dei materiali nelle applicazioni di grande diametro. Ogni tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro è ingegnerizzata secondo i requisiti dimensionali specifici del progetto, inclusi rapporti di riduzione non standard, dimensioni personalizzate dal centro all'estremità e preparazioni speciali delle estremità. Il materiale duplex S31803 offre una resistenza eccezionale alla tensocorrosione da cloruri, alla vaiolatura e alla corrosione interstiziale, rendendolo ideale per sistemi di tubazioni di grande diametro in ambienti di servizio aggressivi.
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Grado del materiale | ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205 |
| Diametro massimo | Fino a DN1200 (48") per costruzione saldata |
| Tipo | Tee ridotta (rapporti di riduzione personalizzati disponibili) |
| Spessore della parete | Spessore personalizzato per calcolo di progettazione (tipicamente SCH10S - SCH40S per grande diametro) |
| Microstruttura | Bifase ~50% Austenite + ~50% Ferrite |
| Resistenza allo snervamento | ≥450 MPa (65 ksi) - Circa 2* WP304L/WP316L |
| PREN | 34-35 (Eccellente resistenza alla vaiolatura e alla corrosione interstiziale) |
| Standard | ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 |
| Processo di produzione | Costruzione saldata con RT al 100% delle giunzioni longitudinali e circonferenziali |
| Test | Prova idrostatica, RT al 100%, PT, PMI, Misurazione del contenuto di ferrite, Prova d'urto |
Principali vantaggi e campi di applicazione
- Design ottimizzato per il peso di grande diametro: L'elevata resistenza allo snervamento del duplex S31803 consente una progettazione a parete più sottile per i raccordi tee ridotti a saldare a piena penetrazione in acciaio inossidabile di grande diametro DN1200 personalizzati, riducendo il peso fino al 30-40% rispetto ai raccordi WP316L equivalenti con classe di pressione, il che riduce i requisiti di supporto strutturale e i costi di installazione.
- Resistenza superiore alla tensocorrosione: La microstruttura duplex offre una resistenza eccezionale alla tensocorrosione da cloruri (SCC), una modalità di guasto critica per gli acciai inossidabili austenitici standard nelle tubazioni di processo di grande diametro esposte a cloruri superiori a 60°C.
- Impianti di desalinizzazione: Ideale per tubazioni di aspirazione acqua di mare e scarico salamoia di grande diametro, linee di alimentazione membrane RO e connessioni evaporatori MED in impianti di desalinizzazione SWRO e termica.
- Sistemi offshore di iniezione d'acqua: Le tee ridotte in acciaio inossidabile duplex di grande diametro servono i manifold di iniezione di acqua di mare e di reiniezione di acqua prodotta sulle piattaforme offshore dove il risparmio di peso e la resistenza alla corrosione sono critici.
- Impianti chimici e petrolchimici: Adatto per tubazioni di processo di grande diametro che gestiscono idrocarburi clorurati, acidi organici e soluzioni caustiche nei complessi di produzione chimica e petrolchimica.
- Industria della carta e della cellulosa: Resiste ai liquori bianchi, verdi e neri corrosivi nei sistemi di tubazioni di cartiere di grande diametro, comprese le linee di scarico dei digestori e le tubazioni degli impianti di sbiancamento.
Domande frequenti
D: Quali sono i vantaggi del duplex S31803 rispetto al WP316L per i raccordi tee ridotti in acciaio inossidabile di grande diametro?
R: Il tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro DN1200 personalizzato in duplex S31803 offre quattro vantaggi chiave rispetto al WP316L per applicazioni di grande diametro. Primo, la resistenza allo snervamento di ≥450 MPa è circa il doppio di quella del WP316L (≥170 MPa), consentendo progetti a parete più sottile che riducono significativamente il peso del raccordo e il costo del materiale nelle grandi dimensioni. Secondo, il PREN di 34-35 rispetto a 24-26 per il WP316L fornisce una resistenza sostanzialmente migliore alla vaiolatura e alla corrosione interstiziale. Terzo, il duplex S31803 è virtualmente immune alla tensocorrosione da cloruri, una modalità di guasto critica per il WP316L sopra i 60°C in ambienti clorurati. Quarto, il coefficiente di dilatazione termica del duplex S31803 (~13*10⁻⁶/°C) è più vicino all'acciaio al carbonio (~11.7*10⁻⁶/°C) rispetto al WP316L (~16*10⁻⁶/°C), riducendo lo stress termico alle saldature tra metalli dissimili nei sistemi di tubazioni ibridi di grande diametro.
D: Come vengono fabbricati i raccordi tee personalizzati di grande diametro DN1200 e quali controlli di qualità si applicano?
R: Il nostro tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro DN1200 personalizzato è fabbricato attraverso un processo di saldatura utilizzando piastra in acciaio inossidabile duplex ASTM A815 S31803. Il processo include il taglio al plasma CNC o waterjet dei componenti della piastra secondo dimensioni precise, il montaggio e la saldatura a punti secondo WPS/PQR qualificati, la saldatura a piena penetrazione utilizzando metallo d'apporto duplex ER2209 e il controllo non distruttivo volumetrico al 100% (radiografia) di tutte le giunzioni saldate longitudinali e circonferenziali. I controlli di qualità post-saldatura includono il controllo con liquidi penetranti di tutte le superfici, la verifica PMI, la misurazione del contenuto di ferrite (con obiettivo 35-65% di ferrite secondo ASTM E562), la prova d'urto Charpy V-notch alla temperatura minima di progetto e la prova di pressione idrostatica. L'intero processo è documentato con piena tracciabilità dal numero di lotto della piastra al rapporto di ispezione finale, ed è supervisionato da ispettori di saldatura certificati (CWI) secondo i requisiti ASME Sezione IX e AWS D1.6.
D: Quali opzioni di personalizzazione dimensionale sono disponibili per i tee ridotti di grande diametro?
R: Per il nostro tee ridotta a saldare a piena penetrazione in acciaio inossidabile di grande diametro DN1200 personalizzato, offriamo un'ampia personalizzazione, tra cui: rapporti di riduzione non standard (ad esempio, 1200*900, 1200*750, 1200*600 e qualsiasi combinazione intermedia); dimensioni personalizzate dal centro all'estremità (valori C e M) per adattarsi ai layout di tubazioni esistenti; preparazioni speciali delle estremità, inclusi estremità flangiate a collo di saldatura, stub end a giunto sovrapposto o estremità Van Stone; rinforzi, inclusi attacchi a ramificazione rinforzati con piastra per alti rapporti D/d; ed estensioni di pezzo per saldatura diretta a componenti adiacenti. Ogni progetto personalizzato è supportato da calcoli ingegneristici secondo le regole di sostituzione di area ASME B31.3 e analisi agli elementi finiti (FEA) quando richiesto per configurazioni non standard. Forniamo disegni di produzione dettagliati per l'approvazione del cliente prima dell'inizio della fabbricazione, garantendo che il vostro tee personalizzato di grande diametro soddisfi esattamente i requisiti isometrici di tubazione del progetto.
