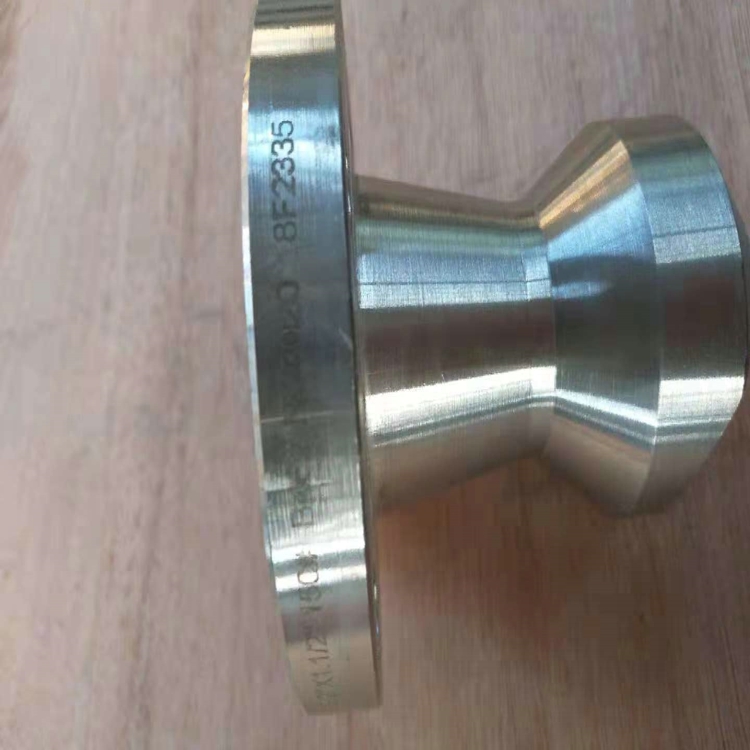

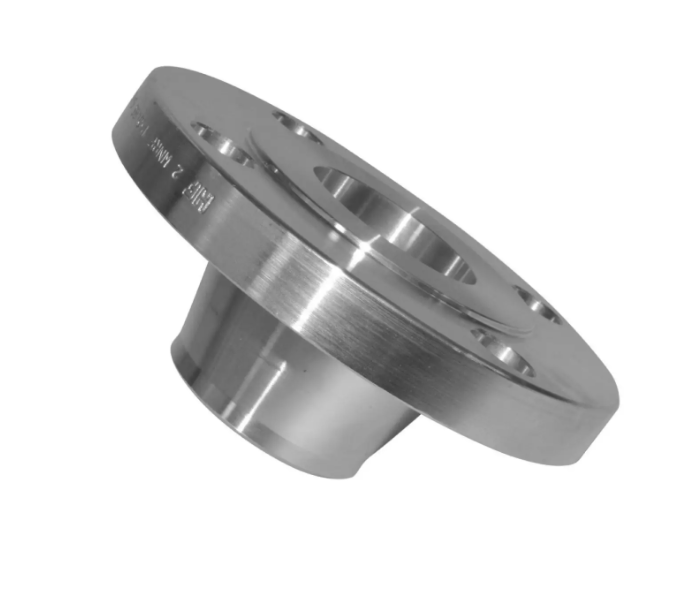

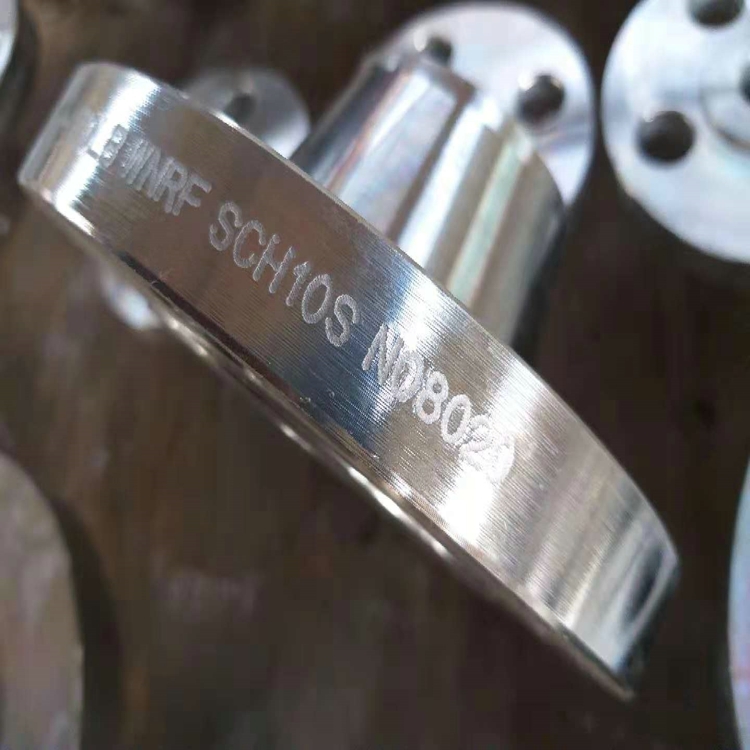

Flangia di misurazione con orifizio e collo lungo saldato, con facce rialzate

La flangia di misurazione con ugello a collo saldato lungo con faccia rialzata è progettata per la misurazione precisa della portata nei sistemi di tubazioni di petrolio, gas, chimica e di processo. Caratterizzata da un mozzo a collo saldato esteso e una faccia rialzata lavorata con fori per i rubinetti di pressione, questa flangia speciale ospita una piastra di orifizio o un misuratore di portata per fornire letture accurate della pressione differenziale per applicazioni di trasferimento di custodia e controllo di processo.

Prodotta secondo gli standard dimensionali ASME B16.36, ogni flangia di orifizio a collo saldato lungo è forgiata in acciaio al carbonio o acciaio inossidabile per fornire la rigidità strutturale richiesta per una misurazione stabile e ripetibile. Il mozzo allungato consente una saldatura e un'ispezione più semplici mantenendo l'allineamento dei rubinetti di pressione, garantendo che la piastra di orifizio sia posizionata accuratamente per dati di portata affidabili.

Specifiche del prodotto

Vantaggi chiave

• Mozzo a collo saldato esteso per una facile saldatura e ispezione
• Fori per rubinetti di pressione lavorati con precisione per letture accurate della portata
• Superficie di tenuta a faccia rialzata per prestazioni affidabili della guarnizione
• La costruzione forgiata garantisce stabilità dimensionale
• Conforme agli standard delle flange di misurazione ASME B16.36
• Disponibile in acciaio al carbonio e acciaio inossidabile
• Adatto per applicazioni di trasferimento di custodia e controllo di processo
• Orientamento del rubinetto personalizzato e compatibilità con piastra di orifizio

Domande frequenti

D: A cosa serve una flangia di orifizio a collo saldato lungo?

R: Una flangia di orifizio a collo saldato lungo viene utilizzata per montare una piastra di orifizio per la misurazione della portata. I rubinetti di pressione nel corpo della flangia si collegano a un trasmettitore di pressione differenziale, consentendo agli operatori di calcolare la portata dalla caduta di pressione attraverso la piastra di orifizio.

D: Qual è la differenza tra una flangia a collo saldato e una flangia a collo saldato lungo?

R: Una flangia a collo saldato lungo ha un mozzo esteso rispetto a una flangia a collo saldato standard. Questo mozzo più lungo fornisce un rinforzo aggiuntivo, migliora l'accessibilità per la saldatura ed è comunemente specificato per applicazioni di misurazione con orifizio in cui sono richieste maggiore rigidità e allineamento stabile dei rubinetti di pressione.

D: Quale standard regola le flange di misurazione con orifizio?

R: Le flange di orifizio sono prodotte secondo ASME B16.36, che definisce dimensioni, tolleranze e posizioni dei rubinetti di pressione. Per i progetti europei, potrebbero applicarsi standard EN equivalenti e il nostro team può supportare entrambe le specifiche.

Produzione e controllo qualità

Le flange di orifizio a collo saldato lungo sono lavorate da grezzi forgiati con grande attenzione alla posizione dei rubinetti di pressione e alla concentricità del foro, poiché questi influenzano direttamente l'accuratezza della misurazione della portata. Ogni flangia viene ispezionata per verificare l'allineamento dei fori dei rubinetti, la finitura della faccia rialzata e le dimensioni del mozzo rispetto all'ASME B16.36. Forniamo inoltre certificati di prova dei materiali e, su richiesta, rapporti dimensionali per applicazioni di trasferimento di custodia.

D: Quanto è accurata la misurazione della portata con una flangia di orifizio?

R: L'accuratezza della misurazione della portata dipende dalla piastra di orifizio, dall'allineamento dei rubinetti di pressione e dalla calibrazione del trasmettitore. Le nostre flange di orifizio a collo saldato lungo sono lavorate con tolleranze ristrette per letture di pressione stabili e ripetibili, supportando un'incertezza di misurazione compresa tra l'uno e il due percento in sistemi di misurazione ben mantenuti.
