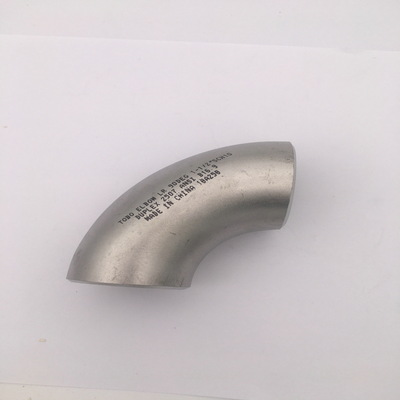

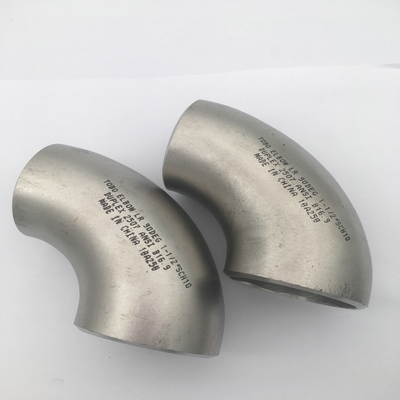

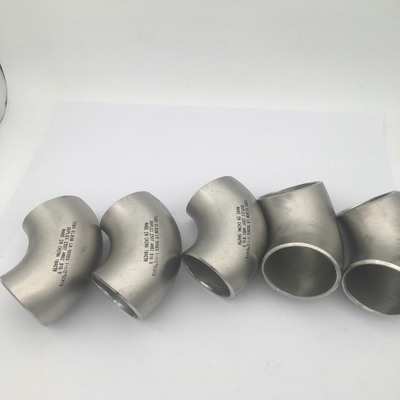

Saldatura a sedere LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

Gomito a saldare di testa LR 90D Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

1. Descrizione del prodotto

Questo prodotto è un raccordo a gomito a saldare di testa a raggio lungo (LR) da 90 gradi fabbricato in acciaio inossidabile Super Duplex 2507 (UNS S32750 / F53) in conformità con ASTM A815 e ASME B16.9 standard. Il Super Duplex 2507 è un acciaio inossidabile duplex ad alto contenuto di leghe con una microstruttura bifase di circa il 50% di ferrite e il 50% di austenite, caratterizzato da un valore PREN superiore a 40. Il design LR presenta un raggio di curvatura pari a 1,5 volte il diametro del tubo (R = 1,5D), garantendo un flusso di fluido regolare con minima perdita di pressione. Questo raccordo da 1-1/2" SCH10 è progettato per una connessione permanente a saldare di testa in sistemi di tubazioni industriali esigenti che richiedono eccezionale resistenza e resistenza alla corrosione.

2. Parametri chiave del prodotto

3. Applicazione / Utilizzo

Questo gomito LR da 90° è ideale per ambienti estremamente aggressivi e ad alto stress:

• Petrolio e gas: Piattaforme offshore, sistemi di tubazioni sottomarine, connessioni di testa pozzo, linee di iniezione di acqua di mare, servizio di gas acido (conforme a NACE MR0175)

• Trattamento chimico: Acidi contenenti cloruri, scambiatori di calore, linee di processo ad alta pressione

• Marittimo e Desalinizzazione: Tubazioni per acqua di mare, sistemi di osmosi inversa, gestione della salamoia

• Generazione di energia: Sistemi di acqua di raffreddamento, tubazioni condensatore

• Carta e cellulosa: Linee di sbiancamento, digestori

4. Vantaggi

• Resistenza superiore: La resistenza allo snervamento (550-800 MPa) è circa 2,5-3 volte quella del 316L, consentendo pareti più sottili e sistemi di tubazioni più leggeri

• Eccezionale resistenza alla corrosione: PREN ≥ 40 fornisce un'eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione da cloruri (SCC)

• Superiore al 2205: Supera il duplex standard 2205 sia in resistenza alla corrosione che in resistenza meccanica

• Design a raggio lungo: R=1,5D minimizza la caduta di pressione, la turbolenza e l'erosione

• Ampio intervallo di temperatura: Mantiene le proprietà da -50°C a 300°C

5. Funzioni

Il gomito LR da 90° cambia la direzione del flusso del fluido all'interno di un sistema di tubazioni di 90 gradi con minima perdita di pressione. Il design a raggio lungo (R=1,5D) riduce la resistenza al flusso, la turbolenza e l'erosione, rendendolo adatto per applicazioni con fluidi ad alta velocità e corrosivi. La connessione a saldare di testa fornisce un giunto permanente a tenuta stagna con elevata integrità strutturale per ambienti di servizio critici.

6. Istruzioni di installazione

1. Ispezione all'apertura della confezione: Verificare la presenza di danni durante il trasporto; verificare le marcature, le dimensioni e la certificazione del materiale secondo ASME B16.9

2. Preparazione della superficie: Pulire la smussatura di saldatura e l'area adiacente utilizzando appositi utensili in acciaio inossidabile; rimuovere tutto l'olio, il grasso e i contaminanti

3. Allineamento: Allineare accuratamente il gomito con i tubi di collegamento, assicurando un corretto accoppiamento

4. Saldatura a punti: Applicare un numero minimo di saldature a punti per mantenere l'assemblaggio in posizione; pulire accuratamente prima della saldatura finale

5. Saldatura: Eseguire la saldatura di testa seguendo la WPS approvata con saldatori certificati. Per il Super Duplex 2507, è essenziale un rigoroso controllo dell'apporto termico. Utilizzare GTAW o SMAW con metallo d'apporto corrispondente ER2594. L'apporto termico deve essere mantenuto entro 0,5-1,5 kJ/mm. La temperatura interpass deve essere mantenuta ≤100°C-150°C per prevenire la formazione di fasi dannose. Il preriscaldamento generalmente non è richiesto

6. Trattamento post-saldatura: È richiesta la ricottura di soluzione a 1020-1120°C seguita da tempra ad acqua per ripristinare la struttura duplex e la resistenza alla corrosione

7. Ispezione: Eseguire NDT (PT/MT, UT) secondo i requisiti del progetto. Si raccomanda la verifica del contenuto di ferrite secondo ASTM E562

7. Precauzioni

• Limitazione di temperatura: Non raccomandato per uso superiore a 300°C; l'esposizione prolungata oltre 316°C può causare fragilità

• Equilibrio di ferrite: Assicurarsi che il contenuto di ferrite rimanga tra 40-60%. Un trattamento termico improprio è la causa più comune di rapporti di ferrite fuori specifica

• Sensibilità alle fasi intermetalliche: Le saldature super duplex sono sensibili alla formazione di fasi sigma e chi; il controllo rigoroso dell'apporto termico è obbligatorio

• Pulizia: Richiede un grado di pulizia superiore rispetto alla fabbricazione di acciaio al carbonio; utilizzare utensili dedicati per prevenire la contaminazione

• Test di corrosione: Il test ASTM A923 Metodo C è standard per verificare la resistenza alla corrosione

• Conformità NACE: Per il servizio di gas acido, confermare la conformità ai requisiti NACE MR0175

8. Spedizione e consegna

• Il tempo di consegna standard è tipicamente 7-30 giorni, soggetto alla quantità dell'ordine e alla disponibilità delle specifiche

9. Termini di pagamento

• I metodi di pagamento internazionali comuni includono T/T (Bonifico Telegrafico) e L/C a vista (Lettera di Credito)

10. Imballaggio

I prodotti sono imballati in modo sicuro in casse di compensato o casse di legno con imbottitura interna per garantire un trasporto sicuro e prevenire danni durante il transito.
