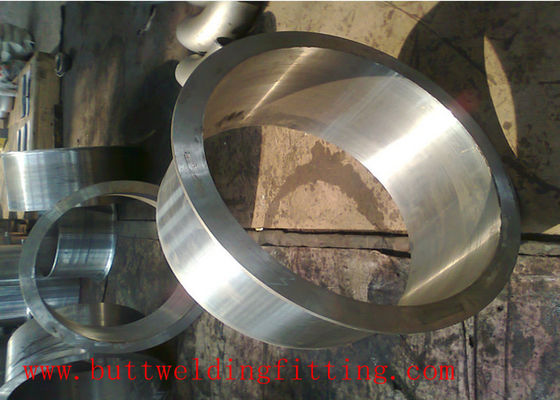

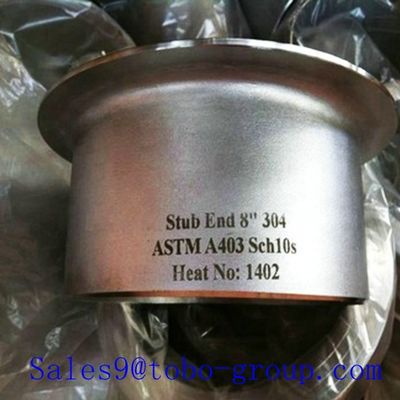

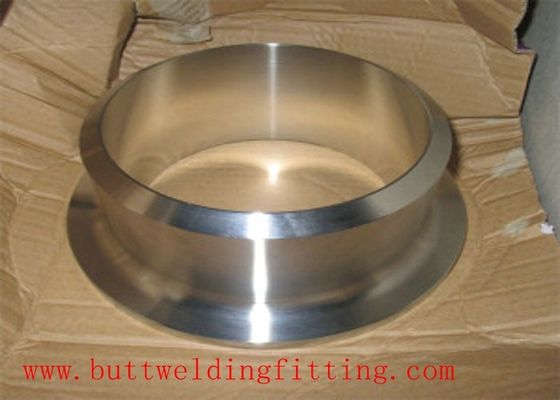

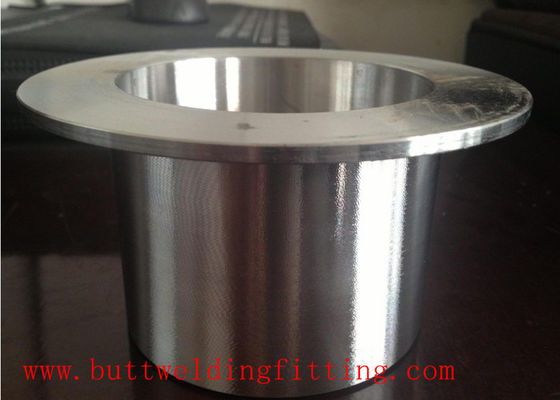

Raccordi stub end di tipo lungo per giunto a sovrapposizione di facile smontaggio

  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
Luogo di origine Cina
Marca Tobo
Certificazione ISO 9001:2015, SGS, BV
Numero di modello SS-STUBEND-LUNGO
Quantità di ordine minimo 1 pezzo
Prezzo USD 3-50 / Piece (Depends on material and size)
Imballaggi particolari Casse di compensato o pallet di legno con rivestimento impermeabile, standard di esportazione
Tempi di consegna 10-30 giorni a seconda della quantità
Termini di pagamento L/C,T/T,Western Union
Capacità di alimentazione 30.000 pezzi al mese
Dettagli
Nome del prodotto Raccordi terminali a giunto sovrapposto di tipo lungo Applicazione Collegamenti della pompa e della valvola
Tipo Tipo lungo (modello ANSI lungo) Manutenzione Facile smontaggio e rimontaggio
Grado materiale SS304, SS316L Standard ASME B16.9, MSS SP-43
Gamma di dimensioni Da 1/2 a 24 pollici Spessore della parete Sch5s a Sch160
Evidenziare

Estremità del tronchetto di tipo lungo

,

Raccordi di facile smontaggio

,

Flancia della giunzione del grembo
Lasciate un messaggio
Descrizione di prodotto
Raccordi Stub End tipo lungo per flange folli (Lap Joint) - Smontaggio facile
Panoramica del prodotto
I raccordi stub end tipo lungo per flange folli (lap joint) sono appositamente progettati per i sistemi di tubazioni che richiedono una manutenzione frequente e un facile accesso alle apparecchiature. Il corpo a profilo lungo offre un raggio d'azione esteso per la flangia folle, consentendole di scorrere liberamente lungo il tubo e rendendo lo smontaggio di pompe, valvole e altre apparecchiature in linea rapido e semplice.
Prodotti in conformità agli standard ASME B16.9 e MSS SP-43, questi stub end tipo lungo sono disponibili in acciaio inossidabile SS304 e SS316L. Il vantaggio principale del design lap joint è che la flangia non è saldata al tubo, pertanto la rotazione o la rimozione della flangia non intacca il giunto saldato. Questa caratteristica di facile smontaggio riduce drasticamente i tempi di fermo impianto per manutenzione e i costi di manodopera in impianti chimici, strutture di trattamento delle acque e industrie di processo in cui le apparecchiature devono essere sottoposte a manutenzione periodica.
Specifiche tecniche
Standard ASME B16.9, MSS SP-43
Tipo Tipo lungo (ANSI Long Pattern)
Grado del materiale SS304, SS316L
Gamma dimensionale Da 1/2 pollice a 24 pollici
Spessore della parete Da Sch5S a Sch160
Tipo di connessione A saldare di testa (Butt Weld) al tubo, giunto a sovrapposizione (Lap Joint) alla flangia
Trattamento superficiale Decapaggio, passivazione
Certificazione ISO 9001:2015
Caratteristiche principali
  • Il design a collare lungo consente la rotazione della flangia e un facile allineamento durante l'installazione
  • Facile smontaggio di pompe, valvole e strumenti senza tagliare la tubazione
  • La flangia ruota liberamente attorno allo stub end per un allineamento semplificato dei fori dei bulloni
  • Riduce i tempi di fermo per manutenzione e abbatte il costo totale di proprietà
  • La connessione a saldare di testa garantisce una giunzione permanente e a tenuta stagna
  • La superficie lavorata con precisione garantisce un alloggiamento perfetto della flangia
  • Ideale per sistemi che richiedono pulizia e ispezioni periodiche
Applicazioni
  • Connessioni di aspirazione e mandata di pompe
  • Punti di rimozione di valvole e strumentazione
  • Bocchelli di scambiatori di calore e serbatoi
  • Impianti di trattamento acque e dissalazione
  • Linee di processo chimico che richiedono frequente manutenzione
Garanzia di qualità
I nostri raccordi stub end tipo lungo per flange folli sono prodotti con un rigoroso controllo dimensionale per garantire che l'area di alloggiamento della flangia e la preparazione alla saldatura soddisfino i requisiti ASME B16.9. Ogni raccordo viene ispezionato per verificare la tolleranza di lunghezza, lo spessore della parete e la qualità della superficie prima dell'imballaggio. Lo stabilimento di produzione opera secondo la norma ISO 9001:2015 e ogni spedizione può essere corredata da certificati di collaudo, rapporti di ispezione e verifiche di terze parti. Il nostro team fornisce soluzioni di tubazione a smontaggio rapido a settori ad alta intensità di manutenzione da oltre 15 anni, aiutando i clienti a ridurre i tempi di inattività e a migliorare l'efficienza operativa.
Domande frequenti
D1: In che modo lo stub end tipo lungo facilita lo smontaggio?
R: Con uno stub end tipo lungo per flangia folle (lap joint), la flangia non è saldata al raccordo, quindi può scorrere all'indietro lungo il tubo. Quando è necessario rimuovere una pompa o una valvola, è sufficiente allentare i bulloni della flangia e farla scorrere via, senza dover tagliare la tubazione.
D2: Qual è la differenza tra il tipo lungo e il tipo corto?
R: Il tipo lungo presenta un collare più lungo che si estende maggiormente dalla faccia della flangia, offrendo più spazio per il movimento della flangia e l'accesso ai bulloni. Il tipo corto è più compatto e viene utilizzato dove lo spazio è limitato o l'estremità del tubo è vicina all'apparecchiatura.
D3: È possibile ruotare la flangia dopo la saldatura?
R: Sì. Poiché la flangia folle non è saldata allo stub end, può ruotare liberamente attorno al raccordo anche dopo che lo stub end è stato saldato al tubo. Ciò rende l'allineamento dei fori dei bulloni estremamente pratico.
D4: Questi raccordi sono adatti per ambienti dell'industria alimentare?
R: Sì, gli stub end tipo lungo in SS316L con superfici passivate sono idonei per il settore alimentare e delle bevande. Consentono un facile smontaggio per la pulizia e l'ispezione, requisiti essenziali per le applicazioni igieniche.
