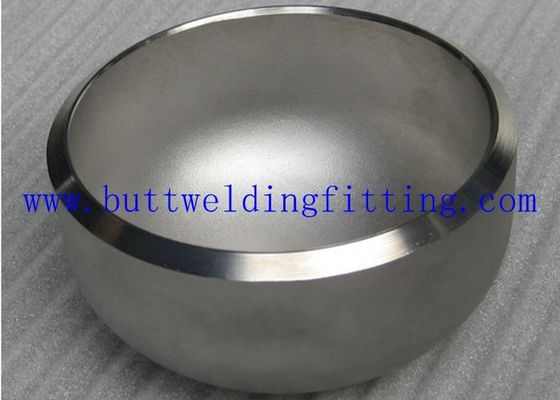

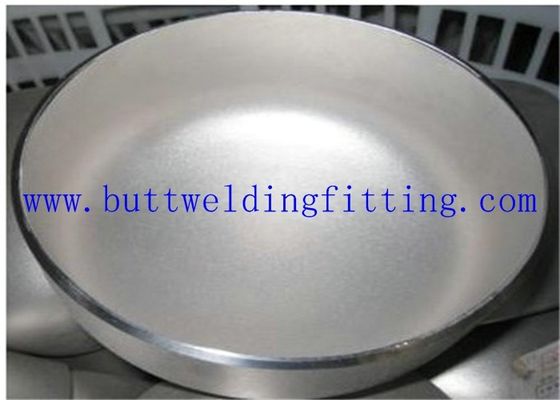

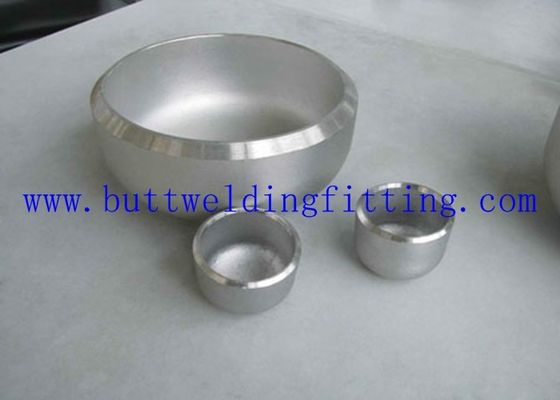

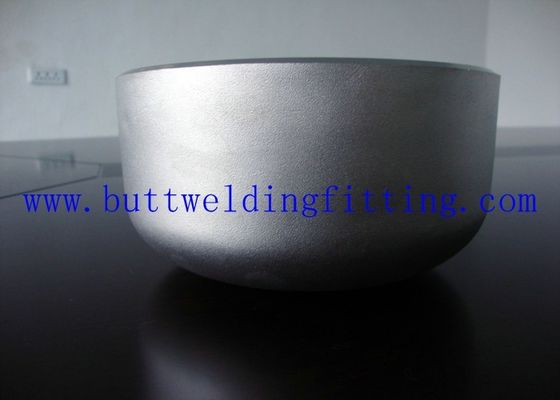

Cappuccio protettivo ASME B16.9 del tubo dell'acciaio inossidabile di ASTM A182 F44 S31254 254SMO 1,4547

Cappuccio protettivo ASME B16.9 del tubo dell'acciaio inossidabile di ASTM A182 F44 S31254 254SMO 1,4547

44 en 1,4547 UNS S31254 254SMO

Breve introduzione del materiale

en 1,4547 F44 BMLCuN ACI CK3MCuN di 254SOM UNS S31254 UNS J93254

Panoramica dell'en 1,4547 F44 BMLCuN ACI CK3MCuN del A. 254SOM UNS S31254 UNS J93254

Caratteristiche generali

Outokumpu 254 SMO è un acciaio inossidabile austenitico progettato per la resistenza massima alla corrosione ed alla corrosione interstiziale. Con gli alti livelli di cromo,

il molibdeno e l'azoto, 254 SMO è adatto particolarmente per gli ambienti del alto-cloruro quali acqua salmastra, acqua di mare, le piante del candeggiante dello stabilimento per la produzione di cellulosa ed altre correnti di processo del alto-cloruro.

Nella nuova costruzione, 254 SMO sono stati trovati in molti casi per essere un sostituto tecnicamente adeguato e molto meno costoso per le leghe ed il titanio della nichel-base. 254 SMO sono sostanzialmente più forti dei gradi austenitici comuni ed inoltre è caratterizzato da alte duttilità e forza d'impatto. 254 SMO prontamente sono fabbricati e saldati.

Caratteristiche del progetto

Alta resistenza alla corrosione ed alla corrosione interstiziale

Resistenza molto alta all'incrinamento di corrosione di sforzo del cloruro

50% più forte degli acciai inossidabili austenitici 300-series

Durezza eccellente di impatto

Lavorabilità e saldabilità eccellenti

Composizione in B.Chemical, %

Composizione, PCT di pesi.

Elemento	Prodotti lavorati	Colate
Carbonio	0,020 massimo	0,025
Cromo	19.5-20.5	19.5-20.5
Nichel	17.5-18.5	17.5-19.5
Molibdeno	6.0-6.5	6.0-7.0
Azoto	0.18-0.22	0.180-0.240
Rame	0.50-1.00	0.50-1.00
Zolfo	0,010 massimo	0,010 massimo
Fosforo	0,030 massimo	0,045 massimo
Silicio	0,80 massimo	1,00 massimi
Manganese	1,00 massimi	1,20 massimi
Ferro	Equilibrio	Equilibrio

C. proprietà meccaniche

Proprietà meccaniche alla temperatura ambiente

Forma prodotto/della proprietà	Prodotti lavorati	Colate
Resistenza alla trazione, ksi	-	min 80
Strato e striscia	min 100	Na
Piatto	min 95	Na
0,2% carichi di snervamento di derivazione, ksi	min 45	min 38
Allungamento in 2 dentro, %	min 35	min 35
Durezza Brinell	210	-
Forza d'impatto della V-tacca di Charpy, piede-libbra	71	-

NA= non applicabile

Forme di D.Available di en 1,4547 F44 BMLCuN ACI CK3MCuN di 254SOM UNS S31254 UNS J93254

Forme del prodotto disponibili

Piatto

Strato e strato del KBR ampio

Billetta e Antivari

Tubo, tubatura e montaggi

Colate

Applicazioni

Attrezzatura di movimentazione dell'acqua di mare

Sistemi del candeggiante dello stabilimento per la produzione di cellulosa

Colonne ed attrezzature di distillazione del tallolio

Attrezzatura di elaborazione chimica

Impiantistica per la lavorazione degli alimenti

Attrezzatura di desalificazione

Impianti di lavaggio di desolforazione di gas di combustione

Attrezzatura di produzione del gas e del petrolio

Specifiche

UNS S31254 (prodotti lavorati)

UNS J93254 (pezzi fusi)

F 44 (componenti stridenti forgiate)

BMLCuN (serrarsi)

ACI CK3MCuN

Diametro nominale		Diametro esterno alla smussatura				Di nuovo all'estremità
			Serie A		Serie B		E		T		E1
DN	NPS
15	1/2	21,3		18		25		4,57		25
25	1	33,7		32		38		4,57		38
40	1.1/2	48,3		45		38		5,08		38
50	2	60,3		57		38		5,59		44
65	2.1/2	76.1(73)		76		38		7,11		51
80	3	88,9		89		51		7,62		64
100	4	114,3		108		64		8,64		76
125	5	139,7		133		76		9,65		89
150	6	168,3		159		89		10,92		102
200	8	219,1		219		102		12,70		127
300	12	323,9		325		152		12,70		178
350	14	355,6		377		165		12,70		191
400	16	406,4		426		178		12,70		203
450	18	457,2		478		203		12,70		229
500	20	508,0		529		229		12,70		254
550	22	559		-		254		12,70		254
600	24	610		630		267		12,70		305
Quando T è meno la dimensione tra parentesi, l'altezza E è disponibile. Altrimenti E1 è disponibile. Sopra le dimensioni acc.to GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, SY/T05010
