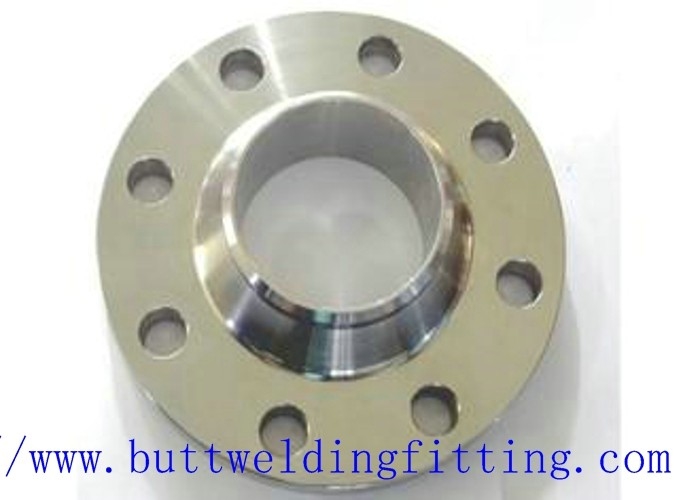

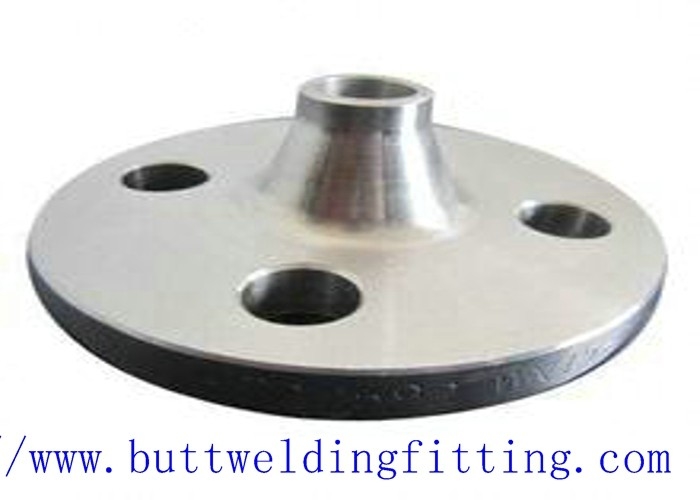

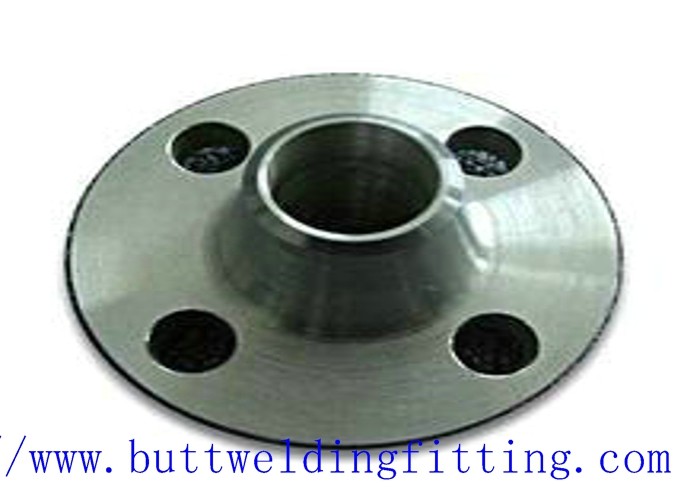

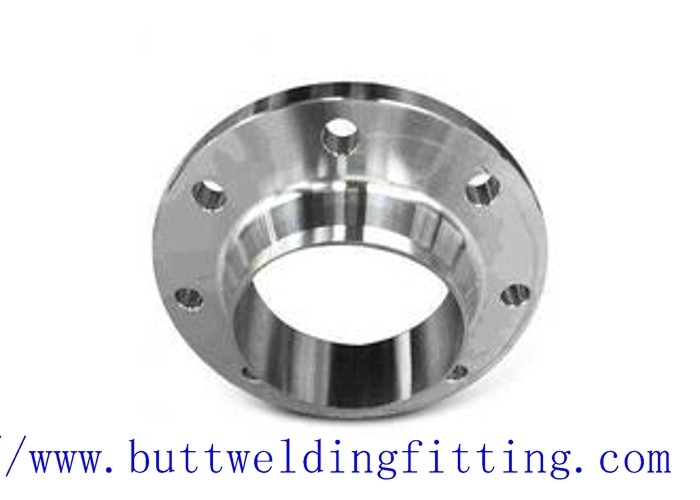

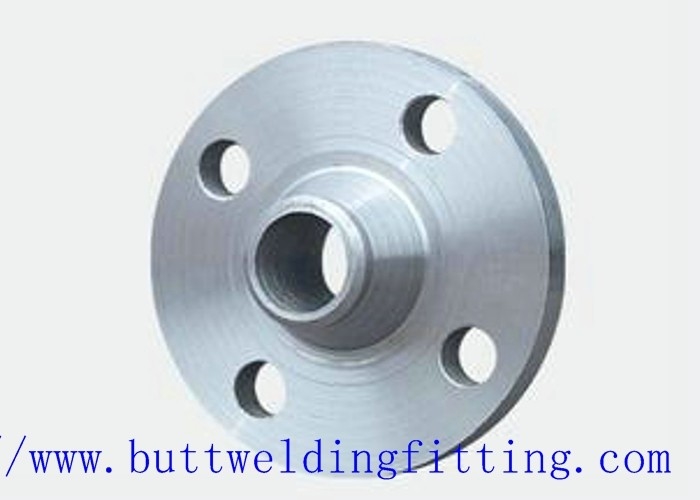

150# a 2500# ha forgiato le flange A182/F51/Inconel dell'acciaio 625 flange del acciaio al carbonio

150# a 2500# ha forgiato le flange A182/F51/Inconel dell'acciaio 625 flange del acciaio al carbonio

Flangia d'acciaio, flange compatte 1/2Inch - 48Inch e 150# a 2500# con A182/F51/Inconel 625.

Flange compatte (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Serie di RCF NORSOK NCF5

Sulla base del codice di NORSOK L005, adatto ad applicazioni critiche di sigillamento con alta espansione termica, caricamento ciclico quali le colonne montanti, i sistemi di attracco unici, i collettori, gli X-alberi, le condutture sottomarine, gli scambiatori di calore e un gran numero di reti di tubazioni trattate.

• Vantaggio di RCF
  • Economia di spazio
    • Peso che conserva fino a 70%~80% che le flange dell'ANSI
  • Le doppie guarnizioni indipendenti lo rendono più sicuro
    • Metodo positivo di sigillamento
  • Sistema di sigillatura integrato (sia all'interno che all'esterno)
    • Più vasta gamma nella temperatura e nella pressione di progettazione
• Principio di funzionamento di RCF
  • Il principio di progettazione della flangia del compatto di RCF è che il fronte della flangia comprende due guarnizioni indipendenti. La prima guarnizione è creata dall'applicazione dello sforzo della disposizione dei posti a sedere della guarnizione al tallone della flangia. La guarnizione principale è l'anello con sigillo IX. La forza dell'anello con sigillo è fornita dall'energia memorizzata dell'elastico nell'anello con sigillo sollecitato. Tutta la perdita del tallone darà la pressione interna che agisce sull'anello con sigillo dentro l'intensificazione dell'azione di sigillamento.

• Valutazione di dimensione e di pressione di RCF
  • 1/2» ~48" nella dimensione e nella classe 150# a 2500# nella valutazione di pressione.
  • Più grande dimensione e valutazione ad alta pressione a richiesta.
• Materiali di RCF
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • L'altro materiale a richiesta
  • L'anello con sigillo di RCF IX, forze assiali è esercitato sulla conicità dell'anello con sigillo del metallo ed è tradotto in forza radiale di sigillamento. Ancora con pre-load aumentato, la smussatura è chiusa ed il contatto personale è raggiunto al cuneo esterno mentre la maggior parte del pre-load del bullone è trasferito come forze di compressione fra i fronti della flangia al tallone.
• Progettazione e verifica di RCF
  • L'acciaio speciale di Yuhong fornisce il servizio di calcolo basato su divisioni 1, 2 e 3. della parte VIII di ASME. Inoltre abbiamo Software Engineei di ANSYS per fare la verifica di progettazione e dell'analisi
