| Luogo di origine: | La Cina, |
|---|---|
| Marca: | TOBO |
| Certificazione: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numero di modello: | ASME B16.5 |
| Quantità di ordine minimo: | 100 kg |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | nei sacchetti di plastica poi in pacchi |
| Tempi di consegna: | 15days-> |
| Termini di pagamento: | T/T, L/C, Western Union, MoneyGram |
| Capacità di alimentazione: | 1500 tonnellate al mese |
| standard: | ASME B16.5 | Colore: | Bianco, d'argento |
|---|---|---|---|
| Diametro esterno: | DN15-DN2500 | Tipo: | Flange lunghe del collo della saldatura |
| Evidenziare: | Montaggi e flange forgiati,Flange della saldatura testa a testa |
||

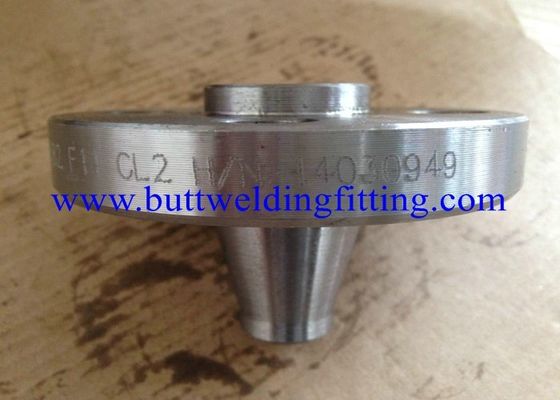

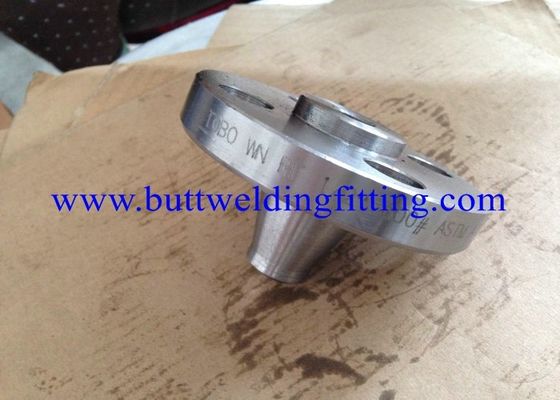

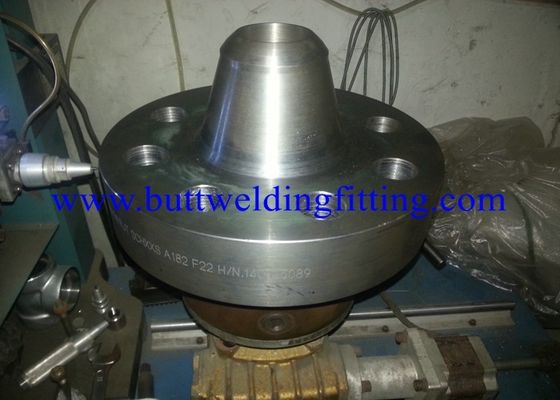

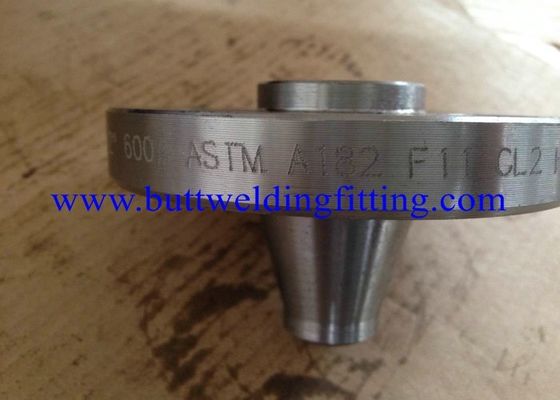

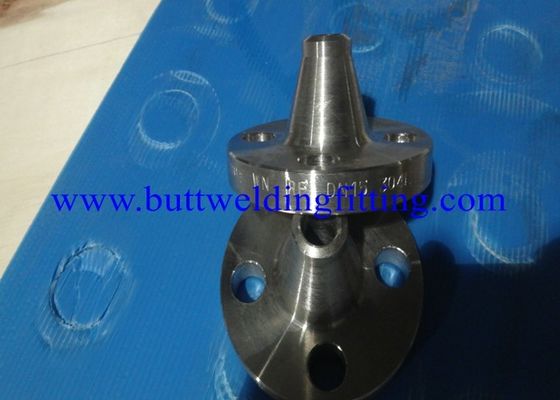

Il collo lungo della saldatura flangia dimensione ASME/di ASTM A/SA 182: 1/2» (DN15) - 100» (DN2500)
Specificazione:
Dimensione: 1/2» (DN15) - 100» (DN2500)
Marca commerciale: TOBO
Classe: Classe 150, classe 300, classe 400, classe 600, classe 900, classe 1500, ecc
Specializzi: Secondo il disegno
Norma:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BACCANO:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, BACCANO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, ecc
Una flangia integrale che inoltre è chiamata flangia del collo della saldatura di Long (flangia di LWN), è usata per le situazioni ad alta pressione, le flange integrali del collo della saldatura del hub sono usate e per il collo lungo della saldatura di casi molto ad alta pressione le flange sono preferite. In questo caso, la saldatura è lontano dall'anello per evitare le sollecitazioni di flessione e lo sforzo della saldatura che si è combinato.
La flangia lunga del collo della saldatura è simile alla flangia di saldatura del collo con l'estesi grandi collo/foro usati per saldare contro altri tubo o montaggi.
La flangia lunga del collo della saldatura è flangia di scopo speciale. A differenza del collo standard della saldatura, è fabbricata con il grande collo dalla forgia delle azione o può direttamente essere lavorata da un tondino forgiato.
La totalità flangia (il collo lungo della saldatura flangia) materiale:
La totalità di acciaio inossidabile flangia (flange lunghe del collo della saldatura): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
La totalità del acciaio al carbonio flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 SE 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
La totalità dell'acciaio legato flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
La totalità d'acciaio duplex flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
La totalità duplex eccellente flangia (flange lunghe del collo della saldatura): ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
La totalità della lega di nichel flangia (flange lunghe del collo della saldatura): Il nichel 200 (no. N02200 di UNS), nichela 201 (no. N02201 di UNS), Monel 400 (no. N04400), Monel 500 (no. N05500), Inconel 800 (no. N08800), Inconel 825 (no. N08825), Inconel 600 (no. N06600), Inconel 625 (no. N06625), Inconel 601 (no. N06601), Hastelloy C 276 (no. N10276 di UNS di UNS di UNS di UNS di UNS di UNS di UNS di UNS), unisce in lega 20 (no. N08020 di UNS), titanio (grado io & II)
La totalità della lega di rame flangia (flange lunghe del collo della saldatura): No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, no. C 70600 di UNS di UNS (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
La totalità del acciaio al carbonio di bassa temperatura flangia (flange lunghe del collo della saldatura): ASTM A350, LF2, LF3
Applicazioni delle flange integrali (flange lunghe del collo della saldatura)
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'elaborazione chimica e petrochimica.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'elettronica.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'attrezzatura di elaborazione per la purezza di mantenimento del prodotto nel trattamento degli alimenti, fibre sintetiche.
La totalità flangia (flange lunghe del collo della saldatura) è utilizzata nell'ingegneria marina ed offshore.
Dimensioni delle flange integrali (flange lunghe del collo della saldatura)
Classe 300, ASME B16.5 dell'ANSI
|
Dimensione del tubo |
Esterno |
Diametro |
Spessore |
Diametro |
Diametro |
Lunghezza |
Nunber |
Diamete |
Bolt |
Approssimativamente. |
| 1/2 | 3 3/4 | 1 3/8 | 9/16 | 0,50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
| 3/4 | 4 5/8 | 1 11/16 | 5/8 | 0,75 | 1 7/8 | 9 | 4 | 3/4 | 3 1/4 | 9 |
| 1 | 4 7/8 | 2 | 11/16 | 1,00 | 2 1/8 | 9 | 4 | 3/4 | 3 1/2 | 10 |
| 1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1,25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
| 1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1,50 | 2 3/4 | 9 | 4 | 7/8 | 4 1/2 | 17 |
| 2 | 6 1/2 | 3 5/8 | 7/8 | 2,00 | 3 1/4 | 9 | 8 | 3/4 | 5 | 19 |
| 2 1/2 | 7 1/2 | 4 1/8 | 1 | 2,50 | 3 15/16 | 9 | 8 | 7/8 | 5 7/8 | 28 |
| 3 | 8 1/4 | 5 | 1 1/8 | 3,00 | 4 5/8 | 9 | 8 | 7/8 | 6 5/8 | 36 |
| 3 1/2 | 9 | 5 1/2 | 1 3/16 | 3,50 | 5 1/4 | 9 | 8 | 7/8 | 7 1/4 | 45 |
| 4 | 10 | 6 3/16 | 1 1/4 | 4,00 | 5 3/4 | 12 | 8 | 7/8 | 7 7/8 | 54 |
| 5 | 11 | 7 5/16 | 1 3/8 | 5,00 | 7 | 12 | 8 | 7/8 | 9 1/4 | 86 |
| 6 | 12 1/2 | 8 1/2 | 1 7/16 | 6,00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
| 8 | 15 | 10 5/8 | 1 5/8 | 8,00 | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
| 10 | 17 1/2 | 12 3/4 | 1 7/8 | 10,00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
| 12 | 20 1/2 | 15 | 2 | 12,00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
| 14 | 23 | 16 1/4 | 2 1/8 | 14,00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
| 16 | 25 1/2 | 18 1/2 | 2 1/4 | 16,00 | 19 | 12 | 20 | 1 3/8 | 22 1/2 | 426 |
| 18 | 28 | 21 | 2 3/8 | 18,00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
| 20 | 30 1/2 | 23 | 2 1/2 | 20,00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
| 22 | - | - | - | - | - | - | - | - | - | - |
| 24 | 36 | 27 1/4 | 2 3/4 | 24,00 | 27 5/8 | 12 | 24 | 1 5/8 | 32 | 823 |
