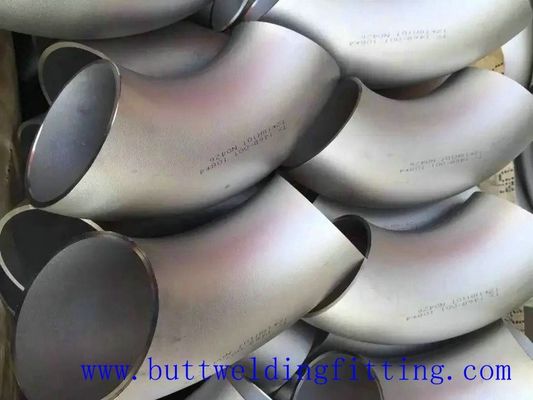

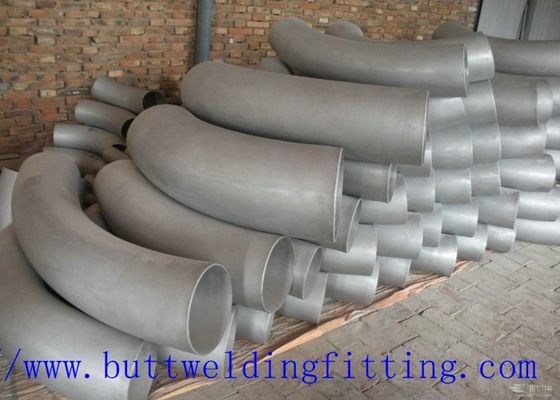

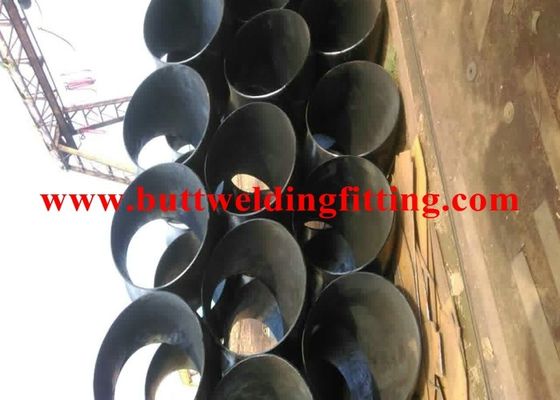

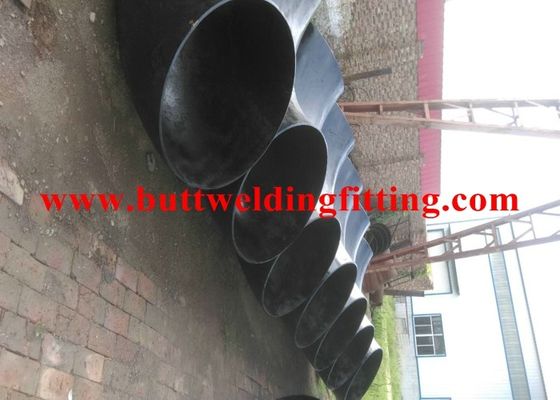

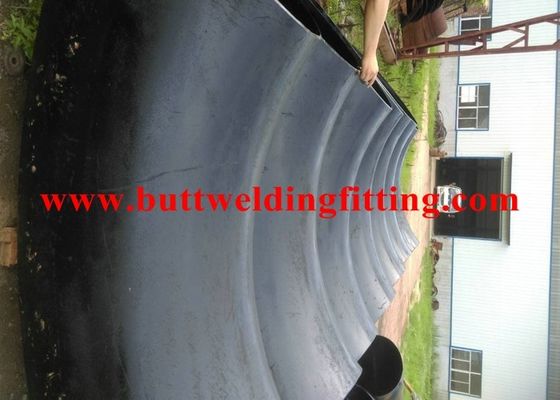

Gomito ASTM 304 316L della saldatura di testa del grande diametro acciaio al carbonio/dell'acciaio inossidabile

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Luogo di origine La Cina
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello ASTM 304/316L
Quantità di ordine minimo 1PC
Prezzo Negoziabile
Imballaggi particolari CASO O PALLET DI PLY-WOODEN
Tempi di consegna 15 giorni del lavoro
Termini di pagamento T/T, D/P, D/A, Western Union
Capacità di alimentazione 9800000PCS al mese
Dettagli
Nome di prodotto Gomito di acciaio inossidabile Tipo Gomito, T, riduttore, cappuccio, flangia, tubo
Applicazione Industriale Tecnologia Forgiato
OD 60.30-610.00mm Trattamento di superficie brillamento di sabbia, rotolamento della sabbia, brillamento di sabbia
Raggio 2D 3D 5D
Evidenziare

gomito di 90 gradi in acciaio inox

,

Gomito della saldatura di testa
Lasciate un messaggio
Descrizione di prodotto

Il tubo 304/316L dell'acciaio inossidabile sgomita lo specchio di 90Degree LR finito

Il gomito del diametro di Larg è pezzi di collegamento curvi che uniscono le lunghezze diritte del tubo, comunemente ad un 90° o ad un angolo 45°, permettendo che le ostruzioni siano evitate nell'impianto idraulico, la ventilazione, la saldatura e le applicazioni automobilistiche.
Grandi gomiti del diametro
Grandi gomiti del diametro

Dimensione:
5" - 62" pollice, DN15-DN1480
Spessore della parete: Sch5-Sch160 XXS

Materiale:
Acciaio al carbonio: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Acciaio legato: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Acciaio inossidabile: ASME A403 WP304, 304L, 316, 316L, 310
Norme: ANSI, BACCANO, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME

Uso:
Petrolio, prodotto chimico, potere, gas, metallurgia.

I nostri gomiti del tubo sono ampiamente usati in molte industrie, quale la produzione di energia, petrolio, il gas naturale, i prodotti chimici, la costruzione navale, il riscaldamento, la fabbricazione della carta, metallurgia ecc.

gomito di lunghezza del raggio da 45 gradi

L'acciaio soleggiato è produttore, esportatore e un fornitore del gomito di lunghezza del raggio da 45 gradi. Il gomito di lunghezza del raggio da 45 gradi manifatturiero facendo uso delle materie prime del grado superiore. La saldatura testa a testa gomito di lunghezza del raggio da 45 gradi è usata per i tubi di collegamento dei diametri differenti e trova le ampie applicazioni in vari costruttori dei prodotti chimici, di industrie dell'edilizia, della carta, del cemento & della nave.

Abbiamo adottato l'attrezzatura di produzione avanzata per rendere al nostro raggio lungo un gomito da 45 gradi (1D D711.2~D1219.2), che può non solo migliorare la qualità del prodotto, ma inoltre conserviamo le materie prime.

gomito di lunghezza del raggio da 45 gradiDimensione:
Gomito senza cuciture: 1/2 " ~24" DN15~DN600
Gomito di saldatura: 6" ~72" DN150~DN1800

Spessore della parete:
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Spessore della parete massimo: 200mm

Materiali
Acciaio al carbonio: ASTM/ASME A234 WPB-WPC
Acciaio legato: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acciaio inossidabile: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acciaio di bassa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Acciaio di rendimento elevato: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Norme
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
PS 43-2008 DELLO PS 75-2008 MSS DI MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-F UN 49-289-1990 AFNOR N-F UN 49-170-1-1999 AFNOR N-F UN 49-170-2-2009 AFNOR N-F UN 49-170-3-2009 AFNOR N-F A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Processi industriali
Piegamento, schiacciare, premere, forgiare, lavorare e più

Industrie servite
I nostri gomiti del tubo sono ampiamente usati in molte industrie, quale la produzione di energia, petrolio, il gas naturale, i prodotti chimici, la costruzione navale, il riscaldamento, la fabbricazione della carta, metallurgia ecc.

Saldatura testa a testa di ASME B16.9 dimensioni di lunghezza del gomito del raggio da 45 gradi

Saldatura testa a testa di ASME B16.9 dimensioni del gomito del raggio di short di 45 gradi

NPS O.D.
D		 90 gradi
Raggio lungo
Centro--fine
A		 45 gradi
Raggio lungo
Centro--fine
B		 90 gradi
3D
Centro--fine
A		 45 gradi
3D
Centro--fine
B
1/2 21,3 38 16 - -
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1 ¼ 42,2 48 25 95 39
1 ½ 48,3 57 29 114 47
2 60,3 76 35 152 63
½ 2 73 95 44 190 79
3 88,9 114 51 229 95
½ 3 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Tolleranza dimensionale del gomito lungo del raggio di ASME B16.9 45°

TOLLERANZE DIMENSIONALI - GOMITI
Per tutti i montaggi Gomiti 90/45 di grado Ritorni 180°
Dimensione nominale (NPS) del tubo Ø esterno
alla smussatura		 Ø interno
all'estremità		 Spessore della parete
t/T1		 Centro per concludere tenue. A-B-C-M Centro per concentrarsi tenue.
O		 Di nuovo al fronte tenue.
K		 Allini ment dell'estremità
U
1/2 i 2 1/2 1 0,8 Non 2 7 7 1
3 i 3 1/2 1 1,6 di meno 2 7 7 1
4 +2 -1 1,6 che 2 7 7 1
5 i 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 del termine nominale 2 7 7 1
10 +4 -3 3,2 tickness 2 7 7 2
12 i 18 +4 -3 3,2 3 10 7 2
20 un 24 +6 -5 4,8 3 10 7 2
26 i 30 +7 -5 4,8 3 ..... ..... .....
32 i 48 +7 -5 4,8 5 ..... ..... .....

Tolleranze di angolosità
ND Massimo fuori dall'angolo Massimo fuori dall'aereo
Q P
1/2 i 4 1 2
5 i 8 2 4
10 i 12 3 5
14 i 16 3 7
18 un 24 4 10
26 i 30 5 10
32 i 42 5 13
44 i 48 5 20
