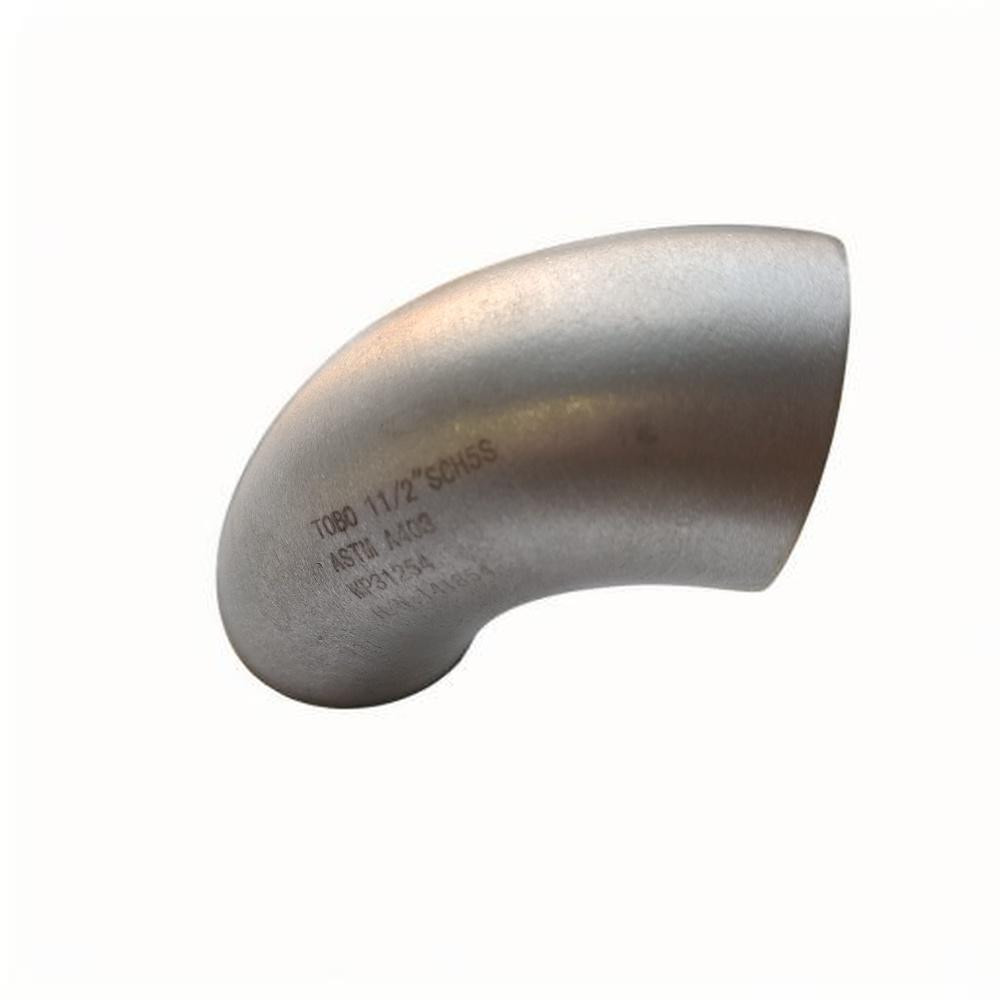

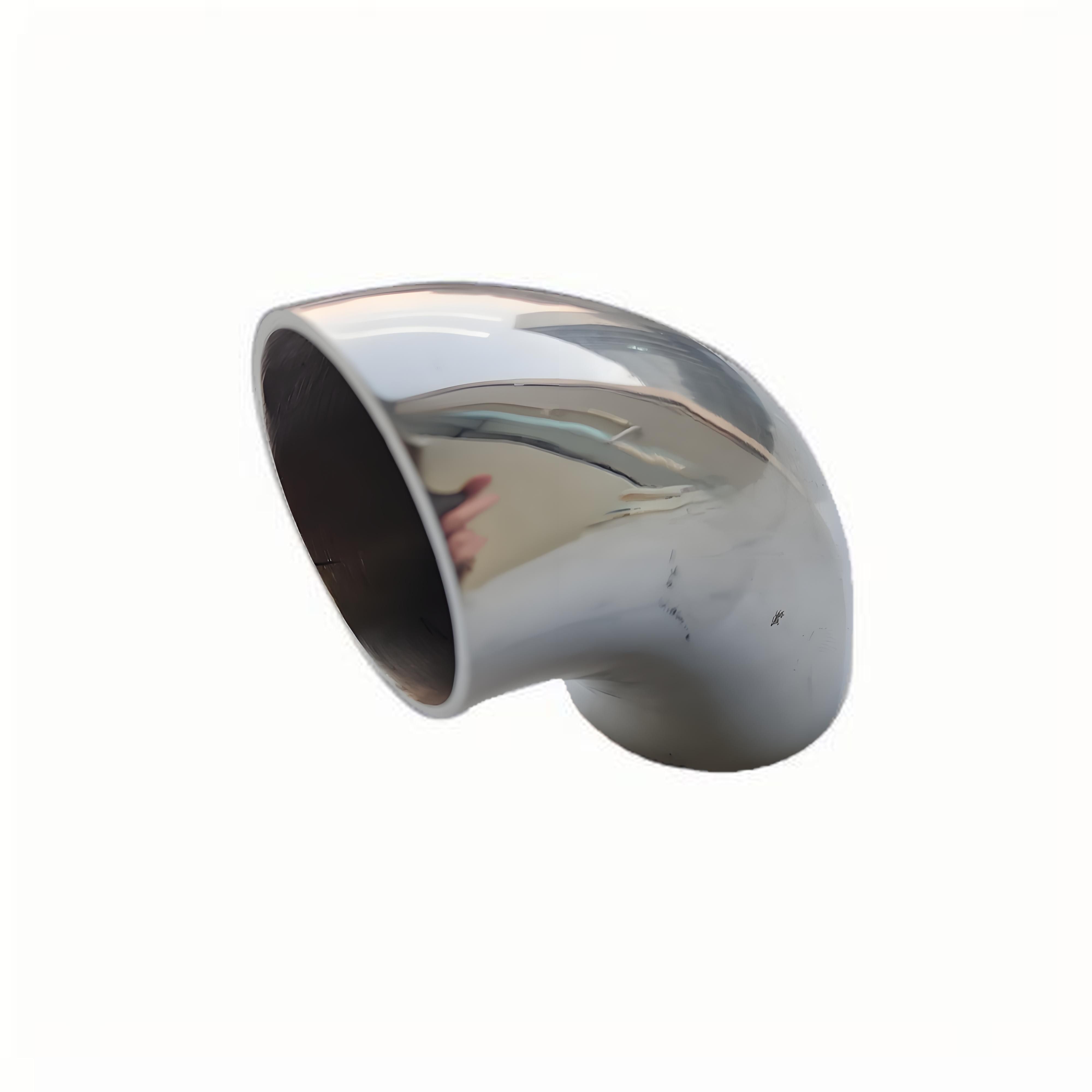

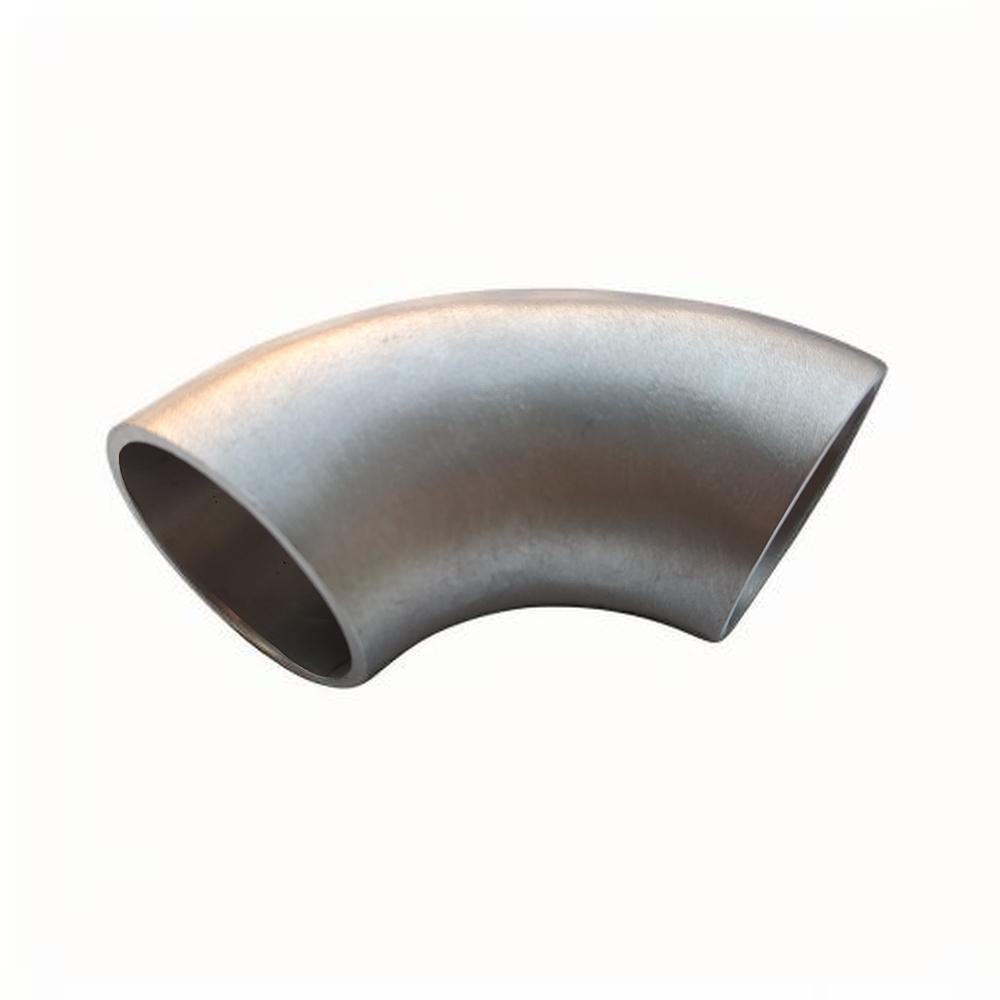

Gomito LR a 90 gradi in acciaio inossidabile 316 ricotto in soluzione ASTM A403

Soluzione Annellato 316 acciaio inossidabile 90 gradi LR gomito ASTM A403

IlSoluzione ricotta in acciaio inossidabile 316 90 gradi lunghezza di raggio gomito, fabbricato nel pieno rispetto delle prescrizioniASTM A403 WP316-S, è progettato per sistemi di tubazioni di processo critici in cui la resistenza alla corrosione intergranulare è primaria.trattamento termico di ricottura a soluzionea 1040 °C (1904 °F) seguita da un'acquitamento rapido con acqua, si dissolvono i precipitati di carburo di cromo che si formano ai confini dei grani durante le operazioni di saldatura o di stampaggio a caldo.Questo restauro metallurgico ri-omogeneizza la microstruttura austenitica, re-sensibilizzando efficacemente il materiale e ripristinandone la resistenza intrinseca all'attacco intergranulare in ambienti di processo acidi.e impianti petrolchimici in cui i sistemi di tubazioni incontrano acidi organici caldi, media ossidanti e flussi di processo contenenti cloruro, questo montamento a gomito di saldatura a scatto offre l'integrità affidabile a lungo termine che le alternative non ricotte non possono eguagliare.

La geometria a lungo raggio (R=1.5D) di questo gomito ricoperto di soluzione fornisce una superficie liscia,cambiamento graduale della direzione del flusso che riduce al minimo l'erosione indotta dalla turbolenza e la perdita di pressione rispetto alle configurazioni a raggio corto. Ogni montaggio conforme alla norma ASTM A403 è sottoposto aProva IGC (corrosione intergranulare)per ASTM A262 Practice E (Strauss Test) per verificare che il processo di ricottura della soluzione abbia raggiunto la resistenza alla sensibilizzazione richiesta.9 dimensioniPer gli ingegneri che specificano i sistemi di tubazione secondo ASME B31.3 Process Piping o ASME B31.1 Codici dei tubi di alimentazione, questa soluzione anneolata 316 gomito in acciaio inossidabile rappresenta una soluzione di montaggio completamente conforme al codice, tracciabile e documentata.

Specifiche tecniche

Principali vantaggi e settori di applicazione

• Restituita resistenza alla corrosione intergranulare:Il processo di ricottura della soluzione a 1040°C seguito da un'accesa rapida dissolve completamente i carburi di cromo precipitati ai confini del grano,ripristinando lo strato passivo protettivo dell'ossido di cromo ed eliminando la suscettibilità all'attacco intergranulare nei mezzi acidi.
• Performance IGC convalidata:Ogni lotto di trattamento termico è sottoposto a prove ASTM A262 Practice E Strauss utilizzando una soluzione bollente di solfato di rame e acido solforico.L'assenza di crepe intergranulare dopo 15 ore di esposizione e test di piegatura a 180 gradi fornisce una prova documentata della resistenza alla re-sensibilizzazione.
• Completità della conformità ASTM A403:Il gomito annelato in soluzione è conforme a tutti i requisiti di ASTM A403, compresa la composizione chimica (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), le proprietà di trazione (≥ 515 MPa UTS, ≥ 205 MPa YS),e criteri di accettazione per le prove di appiattimento.
• Impianti di trasformazione chimica:Essenziale per le tubazioni di processo che trasportano acido acetico caldo, acido formico, acido fosforico,e flussi di acidi organici misti a temperature fino a 400°C, in cui l'inossidabile 316 sensibilizzato non funzionerebbe prematuramente per corrosione intergranulare.
• Unità idroprocessatrici di raffinazione:Utilizzato nei condotti di scarico dei reattori ad alta pressione, nei sistemi aerei dei frazionatori,e circuiti di depurazione dell'acqua acida in cui la combinazione di temperature elevate e ambienti contenenti H2S richiede sia il ricottamento in soluzione sia la conformità alla NACE MR0175.
• Impianti di etilene petrolchimico:Adatto per l'asciugatura con acqua, lavaggio caustico, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Farmaceutici e chimici fini:Selezionato per i circuiti di raffreddamento della giacca del reattore, le condotte di recupero dei solventi,e intestazioni di distribuzione pulite in posizione in cui la pulizia del processo di lotti con soluzioni acide calde potrebbe altrimenti causare un attacco al limite del grano nei componenti inossidabili saldati o lavorati a freddo.
• Bilancio nucleare dell'impianto:Utilizzato in sistemi di raffreddamento ausiliari dell'acqua, di controllo chimico e di volume e di trattamento dei rifiuti nelle centrali nucleari,quando il materiale certificato ASTM A403 con piena tracciabilità e le relazioni di prova IGC sono obbligatorie per le specifiche di approvvigionamento di ASME Sezione III.

Domande frequenti

D: Perché il ricottura in soluzione è fondamentale per 316 gomiti in acciaio inossidabile utilizzati nella lavorazione chimica?

R: Durante la fabbricazione di un gomito di saldatura a caldo, l'operazione di formazione a caldo riscalda il materiale nella gamma di temperature di sensibilizzazione di 425-870 °C (800-1600 °F).Atomi di cromo si combinano con carbonio ai confini del grano per formare precipitati di carburo di cromo (Cr23C6)Questi precipitati riducono le regioni adiacenti al limite del grano di cromo al di sotto della soglia del 12% richiesta per la passività dell'acciaio inossidabile.Il risultato è una microstruttura che è suscettibile di corrosione intergranulare quando esposta a mezzi acidi di processoLa soluzione di ricottura del gomito a 1040°C risolve questi carburi di cromo in soluzione,e l'acquitamento rapido dell'acqua blocca il cromo in una distribuzione omogenea in tutta la matrice di austeniteSenza questo trattamento termico, un raccordo a gomito 316 esposto a sostanze chimiche può fallire per attacco al limite del grano entro mesi di servizio, anche se la composizione del materiale sfuso appare accettabile.

D: In che modo la geometria a raggio lungo favorisce la tubazione dei processi rispetto ai gomiti a raggio corto?

R: Il gomito ricoperto di una soluzione a lungo raggio (R=1,5D) fornisce una transizione del percorso di flusso più graduale rispetto alla geometria R=1,0D più breve.questo si traduce in una diminuzione della pressione del 30% circa per ciascun dispositivo, ridotti tassi di erosione nei flussi carichi di liquami o particolato e lunghezza tangente retta sufficiente per una corretta radiografia della saldatura di circonferenza.3 e B31.1 per le condotte di processo e di potenza, a meno che i vincoli di spazio non richiedano specificamente un gomito a raggio corto.Per gli impianti di trasformazione chimica in cui la minimizzazione dell'energia di pompaggio e la massimizzazione della durata dell'apparecchiatura sono priorità operative, il gomito ASTM A403 a raggio lungo offre vantaggi misurabili rispetto al suo omologo a raggio corto.

D: Qual è la documentazione che accompagna ogni gomito in acciaio inossidabile 316 annelato?

A: Ogni apparecchio è fornito con un pacchetto completo di certificazione EN 10204 di tipo 3.1 che comprende: (1) analisi della composizione chimica del calore di origine con tracciabilità al certificato di fabbrica,2) risultati delle prove sulle proprietà meccaniche (resistenza alla trazione, resistenza alla resa, allungamento alla frattura e riduzione della superficie),(3) la tabella del tempo e della temperatura di ricottura della soluzione con specifica del mezzo di spegnimento, (4) rapporto di prova ASTM A262 Practice E IGC con determinazione di passaggio/fallimento e parametri di prova, (5) rapporto di ispezione dimensionale che verifica la conformità alle tolleranze ASME B16.9 inclusa OD,spessore della paretePer gli ordini conformi alla NACE MR0175,Forniamo inoltre i risultati delle prove di durezza (≤22 HRC massimo) e un certificato di conformità che verifica che tutti i requisiti di servizio acido sono stati soddisfatti per questo dispositivo di gomito ricoperto di soluzione.
