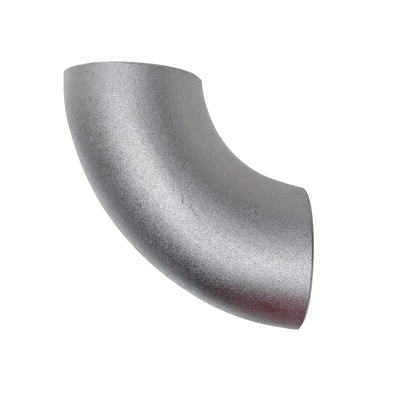

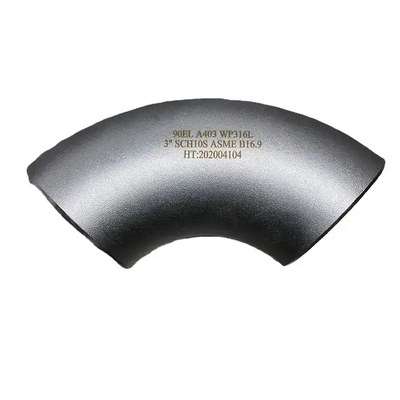

Mandrel bend 304 SS gomito di scarico 45 90 gradi per il turbo retrofit automobilistico

Mandrel bend 304 SS gomito di scarico 45 90 gradi per il turbo retrofit automobilistico

Ilmaniglia curva 304 gomito di scarico in acciaio inossidabileè appositamente progettato per il mercato del settore automotive, dove la velocità dei gas di scarico, la durata termica e la precisione di fabbricazione sono i requisiti decisivi.A differenza dei tubi conventionali a pressione curva che collassa il raggio interno e limita l'area di flusso fino al 35%, ciascunoCurvatura del mandrello CNCil gomito mantiene un diametro interno costante in tutto l'arco di piegatura, ottenuto attraverso un mandrello interno che sostiene la parete del tubo dall'interno durante l'operazione di piegatura,Prevenzione dell'ovalità e delle rugheIl risultato è unpercorso di flusso liscio e illimitatoIl motore è dotato di un sistema di accumulo di energia che massimizza l'efficienza di raccolta dei gas di scarico, riduce il tempo di spirale del turbocompressore e contribuisce a guadagni di potenza misurabili nelle applicazioni di motore sintonizzato.Acciaio inossidabile 304con un'eccellente resistenza all'ossidazione a temperature dei gas di scarico superiori a 800°C, questo gomito a mandrina è la scelta del fabbricante professionista per la costruzione di turbo-collettori, la fabbricazione di tubi a valle,condotte intercooler, e sistemi di scarico cat-back personalizzati.

Disponibile in entrambeConfigurazioni a 45° e a 90°, questo gomito di scarico in acciaio inossidabile a curva di mandrello supporta l'intero spettro di sfide di routing del sistema di scarico.La metallurgia in acciaio inossidabile 304 fornisce una resistenza alla corrosione superiore contro il sale stradaleIn questo caso, la struttura di ogni mandrello è composta da un gomito di curvatura e un gomito di curvatura.Compatibile con saldatura TIGcon barra di riempimento ER308L standard, che consente l'integrazione senza soluzione di continuità in impianti di scarico su misura.e gli appassionati di automobili che costruiscono sistemi turbocompressati dove ogni CFM del flusso di scarico conta, questo montamento a gomito piegato a mandrino CNC offre la precisione di fabbricazione e la qualità del materiale che l'applicazione richiede.

Specifiche tecniche

Principali vantaggi e settori di applicazione

• Flusso di gas di scarico illimitato:Il processo di piegatura del mandrello CNC mantiene una sezione trasversale completa e costante attraverso la curva,per eliminare le ondulazioni interne che limitano il flusso e la caratteristica di riduzione del diametro dei tubi di scarico piegatiCiò si traduce in una contropressione ridotta, una risposta più rapida della bobina del turbo e un'efficienza volumetrica misurabilmente superiore.
• Resistenza all'ossidazione ad alte temperature:L'acciaio inossidabile 304 con 18% di cromo e 8% di nichel mantiene l'integrità strutturale e la finitura superficiale a temperature prolungate dei gas di scarico fino a 870°C,molto superiore ai limiti termici dell'acciaio tenero alluminato (circa 600°C) comunemente utilizzato nei sistemi di scarico OEM.
• Durabilità alla corrosione in ambienti difficili:La costruzione in acciaio inossidabile resiste al condensato acido che si forma durante il funzionamento del motore a freddo, all'esposizione al sale stradale in climi invernali,e i sottoprodotti della combustione contenenti zolfo che attaccano chimicamente i componenti di scarico in acciaio mite, garantendo che questo dispositivo di gomito di scarico mantenga la sua integrità strutturale durante la vita utile del veicolo.
• Fabbricazione a turbo-manifold:Serve come blocco di costruzione fondamentale per i collettori di scarico turbo personalizzati,dove più gomiti di piegatura del mandrello sono saldati insieme per creare corridori primari di lunghezza uguale che ottimizzano la tempistica dell'impulso di scarico e la risposta del turbocompressore nell'intervallo di giri del motore.
• Costruzione di tubi di scarico e di scarico:Utilizzato nella fabbricazione di tubi di scarico ad alto flusso che collegano l'uscita della turbina del turbocompressore al convertitore catalitico o allo scarico a tubo retto, dove liscio,Le curve a diametro costante sono fondamentali per prevenire l'accumulo di contropressione post-turbina.
• Intercooler:Il cavo interno liscio di questo gomito in acciaio inossidabile a curva del mandrello lo rende anche adatto per la condotta di aria a carica fredda tra l'uscita del compressore del turbocompressore, l'intercooler e il collettore di aspirazione,dove ridurre al minimo la caduta di pressione mantiene l'efficienza del turbocompressore.
• Scarico per motocicli e motosport:Il peso più leggero del materiale inossidabile 304 a parete sottile (1,5 mm) combinato con la geometria di curva di precisione è ideale per le testate di scarico delle motociclette ad alte prestazioni, i tubi di collegamento a silenziatore scivoloso,fabbricazione di sistemi di scarico UTV/side-by-side.
• Sistemi di scarico umido marino:Adatto per la sezione secca delle risoluzioni di scarico umido marino e i gomiti a monte del punto di iniezione dell'acqua,in cui l'acciaio inossidabile 304 offre una resistenza alla corrosione superiore nell'atmosfera del comparto motore marittimo carica di sale rispetto alle alternative in acciaio al carbonio.

Domande frequenti

D: Qual è il vantaggio prestazionale di un gomito di scarico con curva a mandrello rispetto a un gomito con curva a stampa o a curva a schiacciamento?

R: La differenza di prestazione è sostanziale e misurabile su un dinamometro.Questo fa sì che il raggio esterno si sottili e si allunga mentre il raggio interno si comprime e forma rughe o ondulazioni che limitano il flussoIl risultato è una riduzione della superficie della sezione trasversale del 15-35% all'apice della curva, che agisce come una restrizione del flusso localizzato.utilizza un mandrello interno (una serie di, sfere di acciaio articolate) che sostiene il tubo ID durante la piegatura.Per un motore a quattro cilindri con turbocompressore di 300 cavalli, la sostituzione di gomiti di scarico con gomito di mandrello 304 in acciaio inossidabile in genere riduce la contropressione del gas di scarico di 2-4 psi, che può tradursi in guadagni di 5-15 cavalli con regolazione di supporto,più 200-400 RPM più veloce spirale turbo soglia.

D: Questo gomito di scarico in acciaio inossidabile 304 può essere utilizzato prima del catalizzatore (sezione pre-cat)?

R: Sì, questo gomito di scarico a mandrina curva 304 SS è destinato alle temperature dei gas di scarico prima del catalizzatore,che in genere variano da 400°C a 900°C a seconda del carico del motore e del rapporto aria-carburanteL'acciaio inossidabile 304 offre un'eccellente resistenza all'ossidazione in questo intervallo di temperatura.Per applicazioni ad uso estremo come gli scarichi dei motori rotativi (Wankel) in cui gli EGT possono superare continuamente i 1000 °C, o per le classi professionali di motorsport che richiedono la massima durata termica, si consiglia di aggiornare a 316 inossidabile o 321 inossidabile (stabilizzato in titanio) mandrel bend gomiti.Queste leghe forniscono una maggiore resistenza al sollevamento e resistenza all'ossidazione a temperature che si avvicinano a 925°CPer la stragrande maggioranza delle applicazioni turbo su strada e pista, il gomito di piegatura del mandrello in inox 304 fornisce l'equilibrio ottimale delle prestazioni termiche,resistenza alla corrosione, facilità di fabbricazione e convenienza.

D: Quali procedure di saldatura raccomandate per unire i gomiti di scarico della curva del mandrello in un collettore personalizzato?

R: Si raccomanda la saldatura GTAW (TIG) con la canna di riempimento ER308L per unire i gomiti di piegatura del mandrello in acciaio inossidabile 304 nella fabbricazione del sistema di scarico.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm, argon gas di schermatura a portata di 8-12 L/min, e 40-70 ampere per 1,5 mm di spessore della parete.La pulizia completa con argon all'interno del tubo durante la saldatura è fondamentale per prevenire lo zuccheramento (formazione di ossido di cromo) sul foro interno, che possono creare fattori di stress e potenziali punti di inizio delle crepe.Un flusso solare o una pasta di flusso di riserva simile può sostituire il back-purging in scenari di riparazione sul campo in cui l'accesso alla purga interna dell'argon non è pratico. Dopo la saldatura, si raccomanda l'applicazione di pasta di cetriolo per rimuovere la tinta termica dalla saldatura HAZ, ripristinando la piena resistenza alla corrosione dell'assemblaggio del gomito di scarico in acciaio inossidabile 304. "
